Замена материнской платы Nikon 1 J3

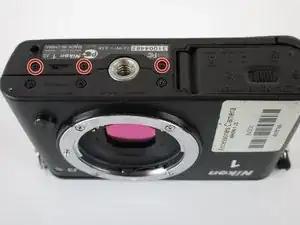

С помощью отвертки Philips #000 открутите три нижние винта, соединенные с задней панелью на нижней части устройства.

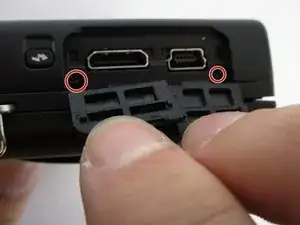

Удалите винты под крышками, покрывающими порты HDMI и mini USB.

Осторожно отогните заднюю панель.

Пластик задней панели может треснуть.

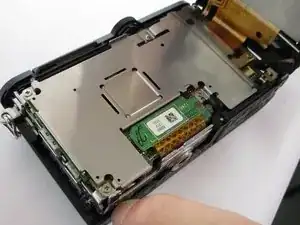

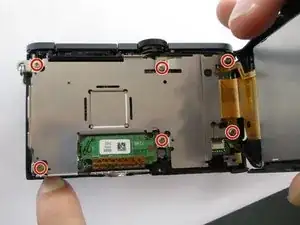

Поднимите экран и с помощью отвертки Philips #000 открутите шесть винтов, удерживающих металлическую пластину.

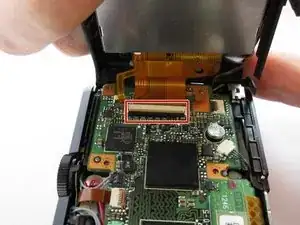

Отогните черный переключатель, удерживающий оранжевый шлейф экрана, и удалите экран.

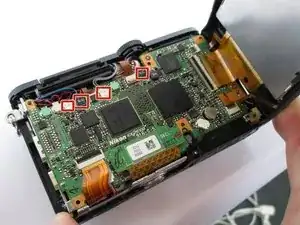

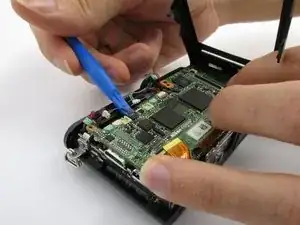

Используйте пластиковый инструмент для открывания, чтобы отсоединить показанные разъемы.

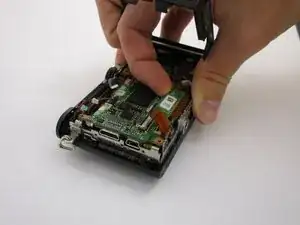

С помощью пальца оттяните крышку разъема.

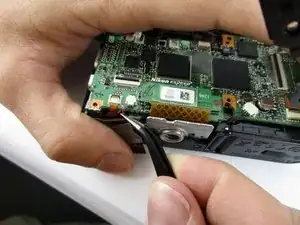

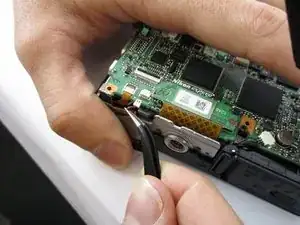

С помощью пинцета извлеките показанные разъемы.

Отогните черные переключатели, удерживающие соединительные шлейфы, и извлеките шлейфы.

Удалите материнскую плату.
