Замена экрана Panasonic Lumix DMC-ZS8
В этом руководстве показано, как снять все внешние панели камеры, чтобы удалить и заменить экран LCD.
Шаг 1

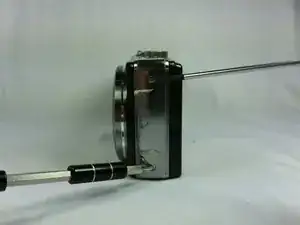

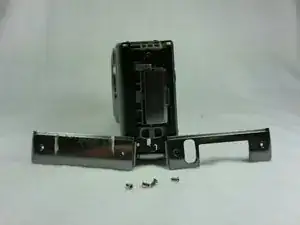

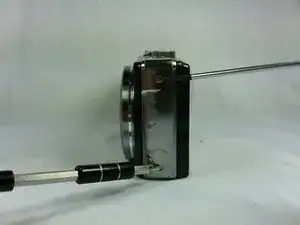

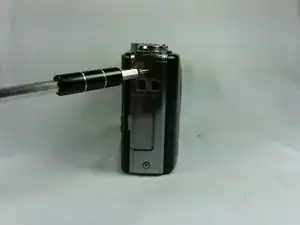

Удалите все четыре винта с боковых панелей.
Шаг 2

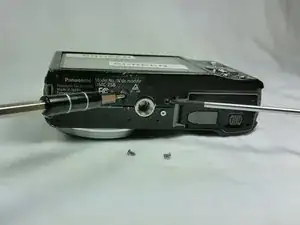

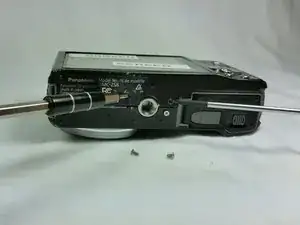

Удалите два винта с нижней части задней панели.

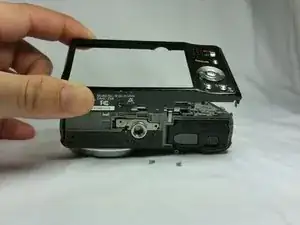

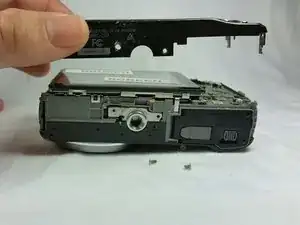

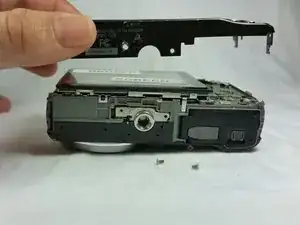

Снимите заднюю панель, как показано на втором и третьем изображениях.
Шаг 3

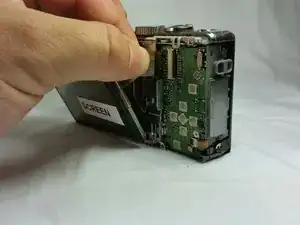

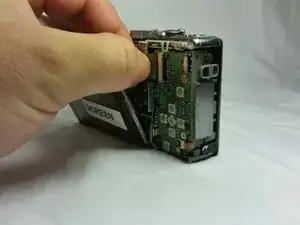

Снимите экран с крепежной скобы.

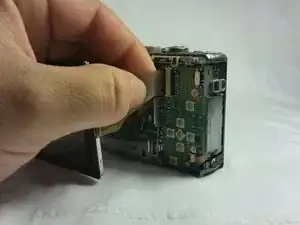

Выдвиньте провода из соединения платы.
Шаг 4

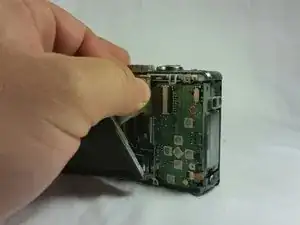

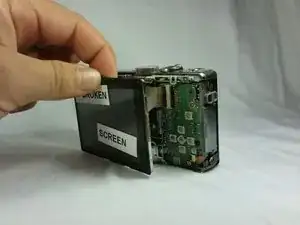

Подключите новую проводку экрана к материнской плате, как показано на изображении. Установите новый экран в крепежную скобу.
Шаг 5
Установите переднюю панель и закрепите винты на нижней стороне камеры.
Шаг 6

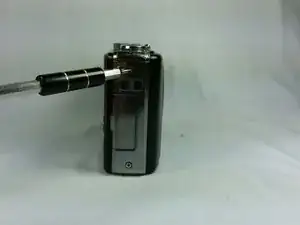

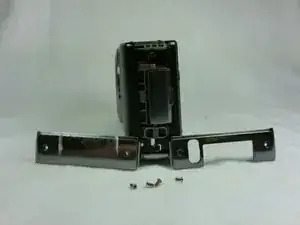

Установите боковые панели и закрепите четыре винта для фиксации боковых панелей.
Шаг 7

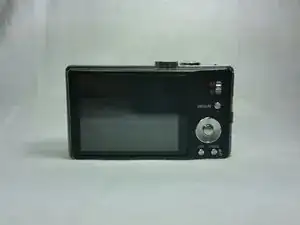

Вот как должен выглядеть ваш новый экран.
Заключение
Теперь у вас есть новый экран для вашего Panasonic DMC-ZS8.
Перевод руководства с ifixit.com
