Замена материнской платы/конденсатора Canon PowerShot A75

Переверните фотоаппарат и найдите сдвижной выключатель «BATT OPEN».

Сдвиньте переключатель вправо.

Крышка батарейного отсека должна сдвинуться вниз и отскочить.

Выньте 4 батарейки AA.

Обратите внимание на полярность батареек при их извлечении.

Ориентация батареек показана под крышкой батарейного отсека и на наклейке рядом с крышкой.

Удалите три винта 2,5 мм на дне камеры.

Удалите винт 3,8 мм под крышкой, закрывающей A/V разъем.

Удалите винт 2,4 мм, расположенный под крышкой отсека для карт памяти.

Откройте отсек для карт памяти, сдвинув его вбок до щелчка.

Удалите винт 5,9 мм в верхнем углу отсека для карт памяти.

Удалите два винта 4,1 мм внизу крышки батарейного отсека.

Поднимите кнопку спуска затвора и часть динамика с верхней части корпуса.

НЕ тяните деталь слишком сильно, так как динамик подключен к камере разъемом.

С помощью пинцета захватите разъем, который соединяет динамик с камерой, и аккуратно выньте его.

Удалите правый винт 4,2 мм под крышкой батарейного отсека, не центральный винт.

Разделите заднюю и переднюю половины корпуса камеры вручную.

Разъединить половинки может быть сложно, особенно вверху. Применяйте умеренную силу.

На передней части камеры нажмите кнопку в нижнем левом углу объектива.

Поверните внешнюю часть корпуса объектива против часовой стрелки и выдвиньте её.

Снимите переднюю часть корпуса.

Вокруг объектива есть черная резиновая шайба, которая выходит после снятия корпуса. Обязательно установите её обратно при сборке.

Удалите винт 4,4 мм прямо за видоискателем на верхней части камеры.

Удалите винт 4,3 мм справа от корпуса видоискателя, в щели между видоискателем и плоским кабелем на верхней части камеры.

Осторожно покачайте видоискатель, чтобы вынуть его. Он должен защелкнуться при извлечении.

Под ним находится белый плоский кабель, прикрепленный к плате.

Найдите белый кабель на верхней части камеры, где был видоискатель.

С помощью пинцета захватите белый кабель как можно ближе к месту подключения и аккуратно вытяните его.

Кабель должен легко соскользнуть при легком рывке.

Удалите винт 2,9 мм прямо под белым кабелем.

Удалите винт 4,2 мм прямо под крышкой батарейного отсека.

Удалите винт 3,4 мм в глубоком отверстии на медной задней панели под круговым переключателем режимов.

Этот винт немного трудно извлечь.

Удалите винт 2,5 мм в серебристом корпусе на дне камеры. Этот винт удерживает заднюю панель.

Удалите винт 3,4 мм, расположенный у нижней части задней стороны камеры на медной ленте.

Удалите винт 2,9 мм на задней стороне камеры в нижнем левом углу.

Найдите медную ленточную шлейф-кабель, соединяющий ЖК-экран с нижней платой.

Схватите кабель рядом с белым разъёмом и аккуратно извлеките кабель.

Осторожно отогните ЖК-экран примерно на 45 градусов от задней части камеры.

Не оттягивайте заднюю панель слишком далеко, она соединена с верхней частью камеры ленточными кабелями и не предназначена для отделения от камеры.

Найдите более широкий ленточный кабель, соединяющий экран с корпусом камеры.

Аккуратно возьмитесь и вытяните кабель из материнской платы. Кабель должен легко выскользнуть.

Этот ленточный кабель может быть проще снять вручную, а не пинцетом.

После удаления кабеля ЖК-экран должен полностью отсоединиться.

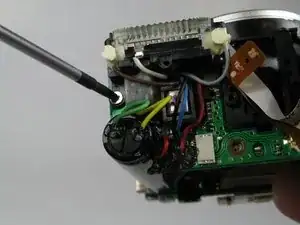

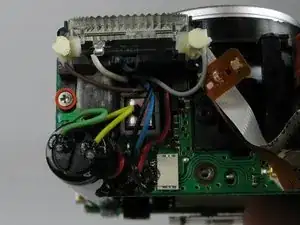

Удалите винт 3,5 мм, находящийся рядом с конденсатором и блоком вспышки.

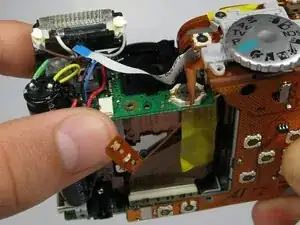

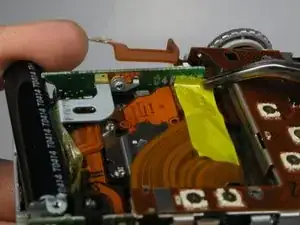

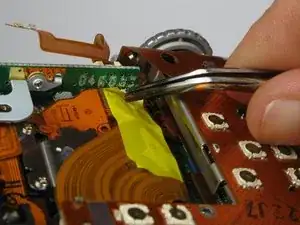

Осторожно удалите жёлтую клейкую ленту, прикреплённую к материнской плате.

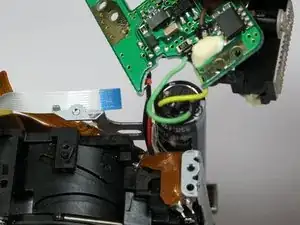

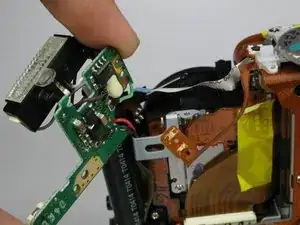

Выньте основную материнскую плату из корпуса; она соединена с блоком вспышки, конденсатором и нижней платой.

Не повредите и не снимайте кабели, подключённые к материнской плате. Материнская плата соединена с нижней платой двумя проводами. Также снаружи платы находятся два красных провода.

Не переходите к следующему шагу, если у вас нет опыта пайки, так как вы можете повредить материнскую плату, если будете не осторожны.

Отпаять оставшиеся провода на материнской плате, чтобы полностью её снять.
