Замена материнской платы Canon Powershot A720 IS

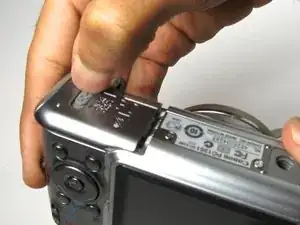

Нажмите на серую резиновую защёлку батарейного отсека на нижней части камеры, чтобы открыть отсек для батарей.

Извлеките батареи и отложите их в сторону.

Положите камеру так, чтобы объектив был направлен вверх.

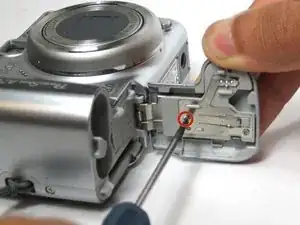

Удалите один винт 4 мм внутри дверцы батарейного отсека, используя отвёртку Phillips #00.

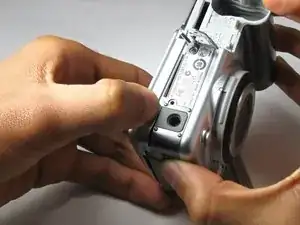

Снимите дверцу с камеры.

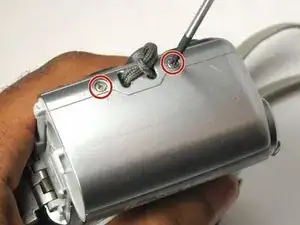

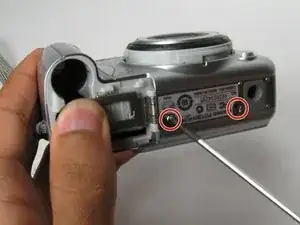

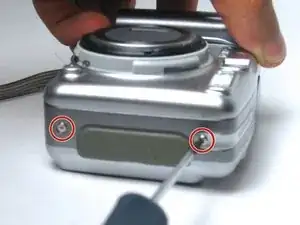

Удалите шесть винтов 4 мм на боковых гранях и снизу корпуса камеры, используя отвёртку Phillips #00.

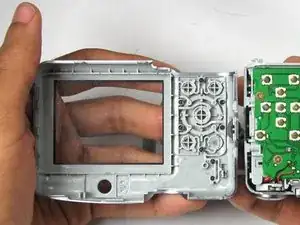

Отделите заднюю панель корпуса от основной части камеры.

При отделении задней панели будьте осторожны: внутренние провода и электроника хрупки.

Серая резиновая заглушка с надписью DC IN DIGITAL A/V OUT может выпасть.

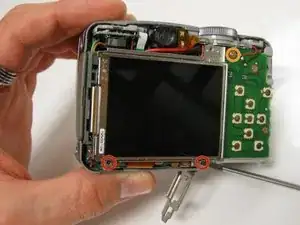

Удалите два винта 3 мм под креплением ЖК-экрана, используя отвёртку Phillips #00.

Удалите верхний винт 4 мм, используя отвёртку Phillips #00.

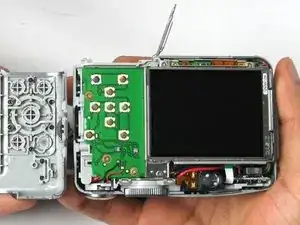

Осторожно приподнимите и переверните ЖК-экран, чтобы получить доступ к материнской плате.

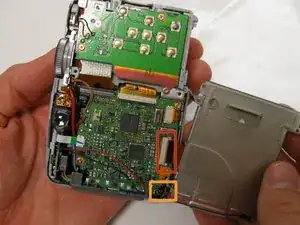

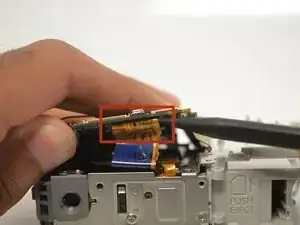

Осторожно отключите ленточный кабель ЖК-экрана от его ZIF-разъёма, зажав его большим и указательным пальцами.

При снятии ленты лучше крепко захватить её большим и указательным пальцами. Вытягивайте кабель как можно более прямо. Это лучшая практика для предотвращения повреждения ленточного кабеля.

Будьте осторожны, чтобы не порвать ленточный провод или красный и чёрный провод питания при вынимании ЖК-экрана.

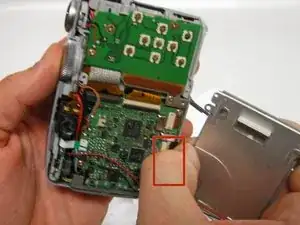

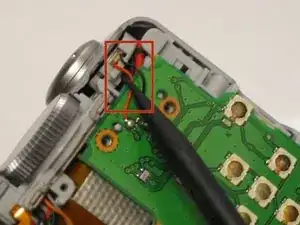

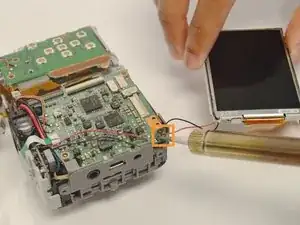

Используйте паяльник, чтобы отделить чёрный и красный провода питания от материнской платы.

Отсутствие понимания, куда подключаются провода питания, может нарушить распределение питания и привести к отключениям и повреждению материнской платы. Чёрный провод — отрицательный, красный провод — положительный.

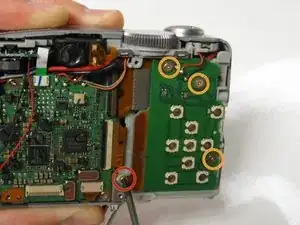

Удалите винт 3 мм, расположенный между платами, используя отвёртку Phillips #00.

Удалите три винта 3,5 мм на плате с кнопками, используя отвёртку Phillips #00.

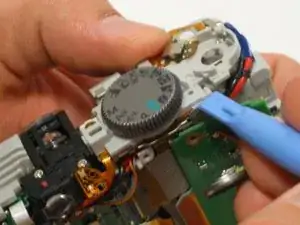

С помощью лопатки аккуратно отщёлкните оба провода из-под кнопки спуска затвора и корпуса диска настроек.

Осторожно: не прикладывайте слишком большое усилие лопаткой к проводам, иначе Вы можете их оборвать.

Запомните, где каждый провод был подключён. Неправильное подключение проводов при сборке может повредить камеру.

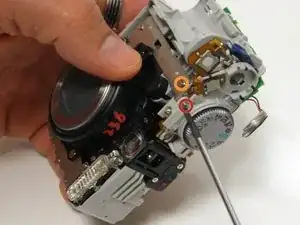

Переверните камеру и удалите винт 4,5 мм рядом с диском настроек, используя отвёртку Phillips #00.

Удалите винт 3 мм из металлической рамки, чтобы отсоединить корпус батарейного отсека, используя отвёртку Phillips #00.

С помощью пластикового инструмента для открытия отделите плату пользовательских кнопок от корпуса с кнопкой спуска затвора и диском настроек.

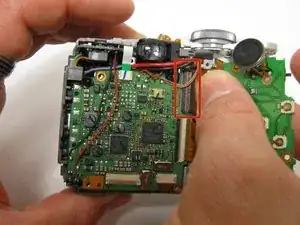

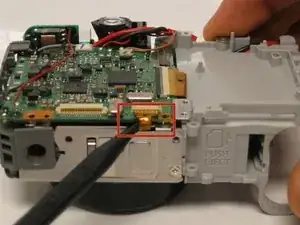

Осторожно отключите ленточный кабель, подключённый к плате пользовательских кнопок, от ZIF-разъёма на материнской плате, зажав его большим и указательным пальцами. Подходите как можно ближе к ZIF-разъёму, не касаясь материнской платы.

Будьте осторожны, чтобы не вырвать ленточный кабель из ZIF-разъёма при снятии.

Снимите плату пользовательских кнопок.

С помощью лопатки аккуратно удалите прикреплённый ленточный кабель.

Попеременно прикладывайте давление по обеим сторонам ленточного кабеля, чтобы равномерно вынуть его из ZIF-разъёма.

Будьте осторожны, чтобы не вырвать ленточный кабель, прикреплённый к материнской плате, из ZIF-разъёма.

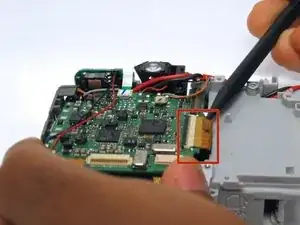

С помощью лопатки извлеките ленточный кабель из ZIF-разъёма.

Равномерно прикладывайте давление с обеих сторон ленточного кабеля, чтобы не порвать кабель.

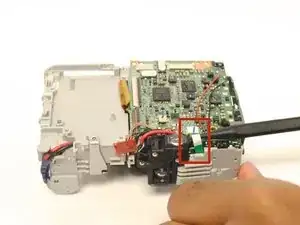

С помощью лопатки извлеките зелёный ленточный кабель из прикреплённого ZIF-разъёма.

Из-за размера кабеля очень важно быть аккуратным при его удалении из разъёма.

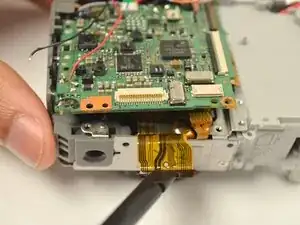

После отключения всех плоских шлейфов аккуратно поднимите материнскую плату, чтобы обнажить шлейф, соединяющий плату с объективом.

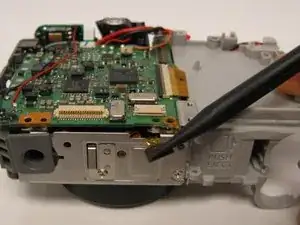

Используйте лопатку, чтобы отсоединить плоский шлейф, прикреплённый к материнской плате. При снятии равномерно прикладывайте давление с обеих сторон шлейфа.

Дважды проверьте, что все кабели отключены и не мешают на плате.

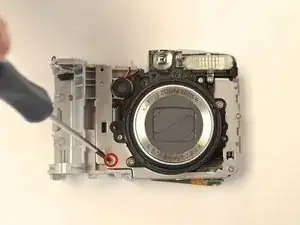

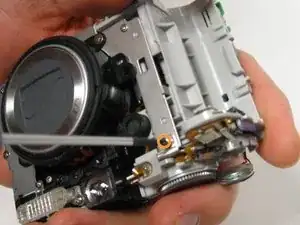

Положив объектив вверх, выкрутите 3 мм винт, крепящий нижнюю часть корпуса батарейного отсека к объективу, используя крестовую отвертку Phillips #00.

Переверните камеру так, чтобы низ теперь был сверху.

Удалите 3 мм винт, чтобы разобрать корпус батарейного отсека от камеры, используя крестовую отвертку Phillips #00.

Снимите металлическую рамку с корпуса батарейного отсека.

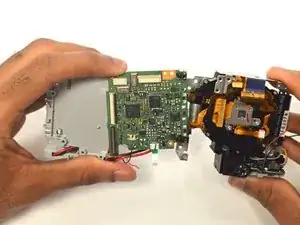

Отделите объектив от корпуса, осторожно сохраняя все детали вместе. Отложите в безопасное место.

Сделайте фотографию того, как объектив прикреплён к остальной части камеры, чтобы при сборке было проще вернуть его на место.

Осторожно: не прикладывайте чрезмерную силу при разъединении металлической рамки — это может повредить ближайшие провода или деформировать рамку.

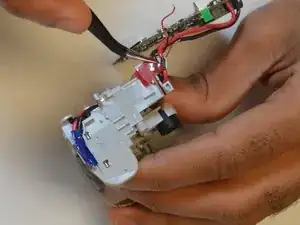

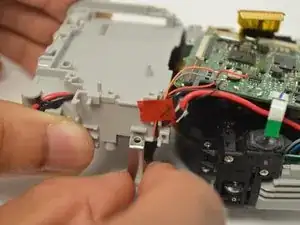

Используйте пинцет, чтобы снять красную ленту и резиновый ремешок и начать извлечение проводов из пластиковых крючков.

Будьте очень осторожны при снятии проводов; чрезмерная сила может повредить провода или пластиковые крючки.

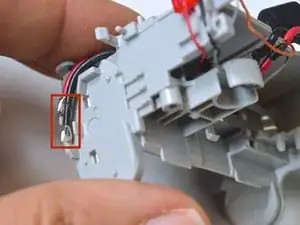

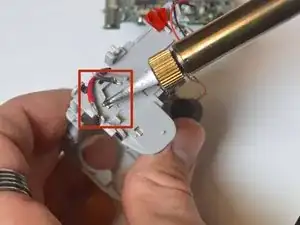

Используйте паяльник, чтобы снять красный и чёрный провода с контактных площадок батареи.

При сборке обратите внимание на расположение красного и чёрного силовых проводов. Неправильное подключение может повредить камеру.

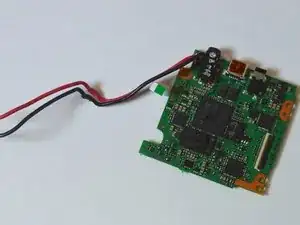

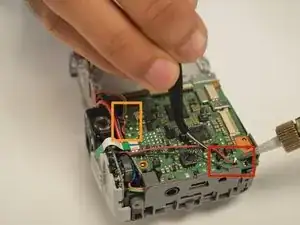

Используйте паяльник, чтобы расплавить точки пайки проводов и отсоединить материнскую плату.

Отложите в отдельное место для последующей утилизации и ориентирования при повторной сборке камеры.
