Замена внутренней батареи Canon PowerShot A80

Удалите три винта с крестообразным шлицем Phillips №00 снизу камеры.

Откройте крышку слота для карты памяти CompactFlash, сдвинув её к себе и откинув.

Если карта памяти ещё в камере, извлеките её.

С помощью отвертки Phillips №00 отвинтите единственный винт под дверцей слота для карты памяти.

Удалите винт Phillips №00, расположенный внутри верхней части отсека для карты памяти.

Откройте крышку отсека батарей снизу камеры, сдвинув защёлку вправо, затем опустите крышку вниз.

Извлеките батареи из отсека.

Удалите три винта Phillips №00, расположенные внутри отсека для батарей.

Левый винт длиннее двух остальных.

Снимите верхнюю крышку камеры.

Осторожно: хрупкий майларовый кабель соединяет крышку с основным корпусом камеры.

Снятие крышки требует небольшого приложения силы. Делайте это аккуратно. Может прозвучать щелчок.

Дверца отсека для карты памяти освободится и теперь её можно будет снять.

В других версиях этой камеры есть язычок, который фиксирует верхнюю часть от ремешка. Если у вас он есть, вы не сможете полностью отсоединить верхнюю часть, пока не удалите верхний винт в Шаге 8.

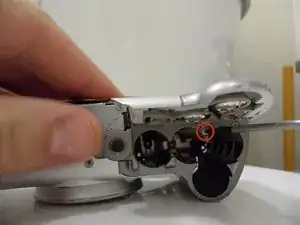

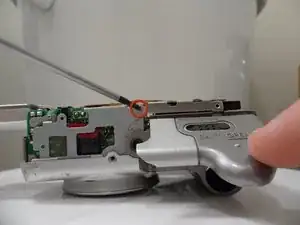

Удалите два винта Phillips №00 с боковой стороны камеры.

Откройте небольшую резиновую крышку ниже этого винта, закрывающую разъёмы.

Откройте и разверните ЖК-экран в максимально открытое положение.

Снимите заднюю крышку, потянув её прямо от корпуса камеры.

При сборке помните о том, чтобы возвращать винты на те же места, откуда вы их удаляли. В противном случае вы можете повредить камеру.

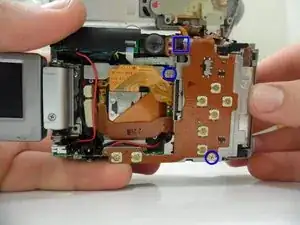

Отвинтите верхний винт 3.9 мм, средний 2.7 мм и нижний 2.9 мм, удерживающие металлическую основу, закрывающую внутреннюю батарею.

Смотрите следующее фото для увеличенного изображения выделенного винта.

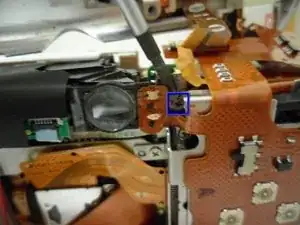

Удалите отмеченный винт 2.9 мм, показанный на фото.

Поднимите крышку батарейного отсека и отвинтите винт 3.8 мм, как показано.

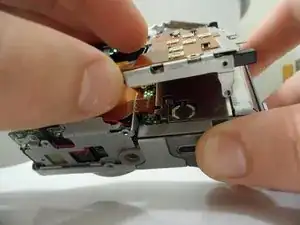

Осторожно приподнимите пластину, как показано.

Ослабьте и аккуратно подденьте внутреннюю батарею шилом с острым лезвием.
