Замена ЖК-экрана Canon PowerShot A75
Используйте это руководство для замены ЖК-экрана Canon PowerShot A75.
Шаг 1

Переверните камеру и найдите сдвижной переключатель «BATT OPEN».
Шаг 2


Сдвиньте переключатель вправо.
Крышка батарейного отсека должна сдвинуться вниз и отскочить.
Шаг 3


Извлеките 4 батареи AA.
Обратите внимание на полярность батарей при извлечении.
Полярность батарей указана под крышкой батарейного отсека и на наклейке рядом с ней.
Шаг 4

Удалите три винта 2.5 мм на нижней части камеры.
Шаг 5

Удалите винт 3.8 мм под крышкой, закрывающей A/V-разъем.
Шаг 6

Удалите винт 2.4 мм, находящийся под крышкой слота для карты памяти.
Шаг 7

Откройте слот для карты памяти, сдвинув его вбок до щелчка.
Удалите винт 5.9 мм в верхнем углу слота для карты памяти.
Шаг 8

Удалите два винта 4.1 мм в нижней части крышки батарейного отсека.
Шаг 9

Поднимите часть с кнопкой спуска затвора и динамиком с верхней части камеры.
НЕ тяните деталь сильно — динамик подключен к камере с помощью разъёма.
Шаг 10


С помощью пинцета захватите разъём, соединяющий динамик с камерой, и аккуратно вытяните его.
Шаг 11

Удалите правый винт 4.2 мм под крышкой батарейного отсека, не центральный винт.
Шаг 12


Отделите заднюю и переднюю части корпуса камеры руками.
Разделить две половины может быть трудно, особенно в верхней части. Примените умеренную силу.
Шаг 13


На передней части камеры нажмите кнопку в левом нижнем углу объектива.
Поверните внешнюю часть корпуса объектива против часовой стрелки и выдвиньте её.
Шаг 14


Снимите переднюю часть корпуса.
Вокруг объектива есть чёрная резиновая шайба, которая выходит после снятия корпуса. Убедитесь, что заменили её при сборке камеры.
Шаг 15

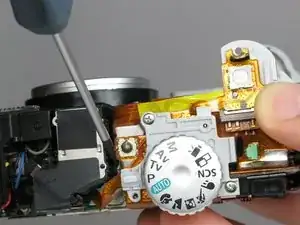

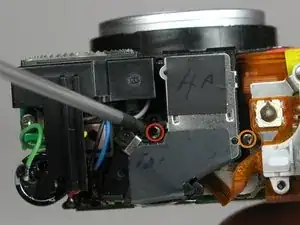

Удалите винт 4.4 мм непосредственно за видоискателем на верхней части камеры.

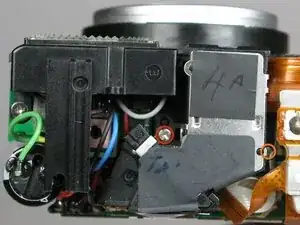

Удалите винт 4.3 мм справа от корпуса видоискателя в щели между видоискателем и ленточным кабелем на верхней части камеры.
Шаг 16

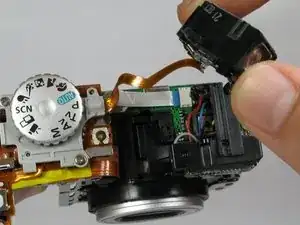

Осторожно пошевелите видоискатель, чтобы вынуть его с места. Он должен защелкнуться при извлечении.
Под ним должен быть белый ленточный кабель, подключённый к плате.
Шаг 17

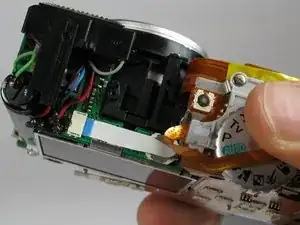

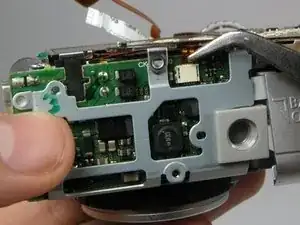

Найдите белый кабель на верхней части камеры в месте, где был видоискатель.

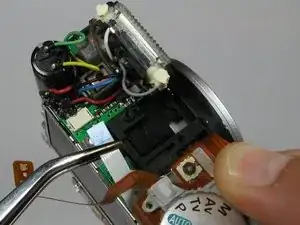

С помощью пинцета схватите белый кабель как можно ближе к месту соединения и аккуратно извлеките его.
Кабель должен легко выскользнуть при лёгком рывке.

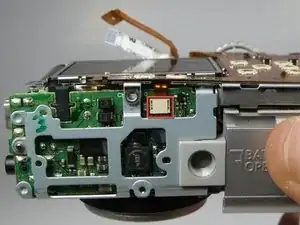

Удалите винт 2.9 мм прямо под белым кабелем.
Шаг 18

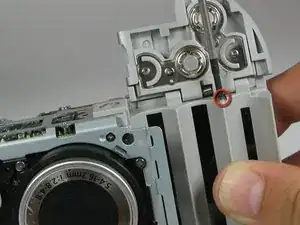

Удалите винт 4.2 мм непосредственно под крышкой батарейного отсека.
Шаг 19

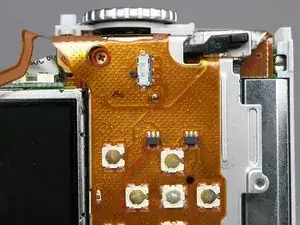

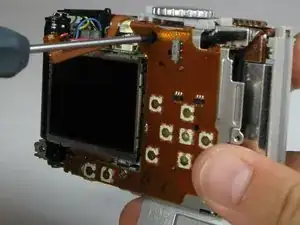

Удалите винт 3.4 мм внутри глубокого отверстия на медной панели сзади под круглым переключателем режимов.
Этот винт немного трудно извлечь.
Шаг 20

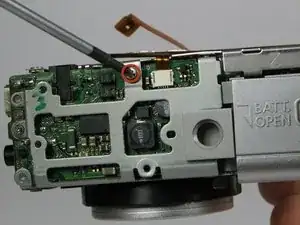

Удалите винт 2.5 мм в серебристом корпусе на дне камеры. Этот винт удерживает заднюю панель.
Шаг 21

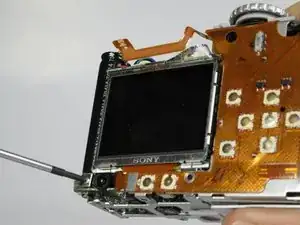

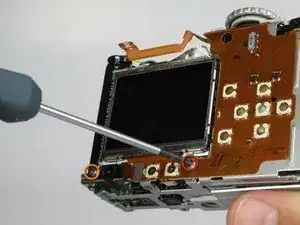

Удалите винт 3,4 мм возле нижней части задней панели камеры на медной ленте.
Удалите винт 2,9 мм на задней панели камеры в нижнем левом углу.
Шаг 22

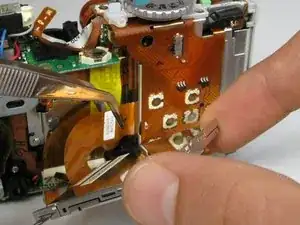

Найдите медный шлейф, соединяющий ЖК-экран с нижней платой.
Возьмитесь за кабель рядом с белым разъёмом и аккуратно извлеките кабель.
Шаг 23

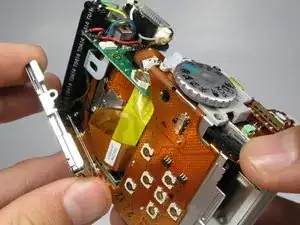

Осторожно отведите ЖК-экран примерно на 45 градусов от задней части камеры.
Не отводите заднюю панель слишком далеко — она соединена с верхней частью камеры шлейфами и не предназначена для отделения от камеры.

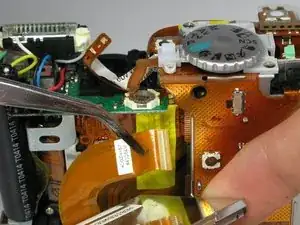

Найдите более крупный шлейф, соединяющий экран с корпусом камеры.
Шаг 24

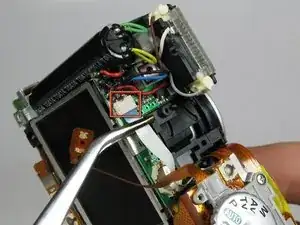

Аккуратно захватите и вытяните кабель из материнской платы. Кабель должен легко выскользнуть.
Этот шлейф может быть легче снять руками, чем пинцетом.
После удаления кабеля ЖК-экран должен быть извлечён.
Заключение
После выполнения всех шагов вы можете выполнить необходимые ремонтные работы с ЖК-экраном. Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
