Замена передней крышки Canon PowerShot A80
Вы роняли свою Canon PowerShot A80 пару раз за эти годы, и теперь крышка немного болтается или даже отходит, из‑за чего держать камеру устойчиво становится сложно? Подумывали ли Вы использовать клейкую ленту (как я) чтобы зафиксировать её?
Хорошие новости — это руководство для Вас (и Вам не придётся использовать ленту!).
Следуйте инструкциям в этом руководстве, чтобы снять и заменить переднюю крышку камеры, чтобы улучшить захват при съёмке и не беспокоиться о том, что крышка отвалится. Это руководство также может понадобиться, если нужно получить доступ к внутренним компонентам камеры при выполнении другого ремонта.
Перед началом ремонта убедитесь, что камера выключена и не подключена к зарядному устройству. Для дополнительной меры безопасности извлеките батарею перед началом работ.
Шаг 1
Удалите три винта Phillips #00 с нижней части камеры.
Шаг 2
Откройте дверцу слота для карты CompactFlash, сдвинув её к себе и откинув.
Извлеките карту памяти, если она ещё находится в камере.

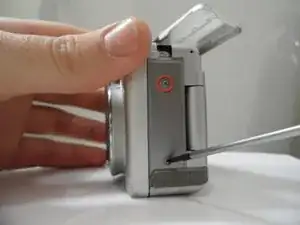

Используйте отвёртку Phillips #00, чтобы удалить один винт под дверцей слота для карты памяти.
Шаг 3
Удалите винт Phillips #00, расположенный внутри верхней части отсека для карты памяти.
Шаг 4
Откройте дверцу отсека для батарей в нижней части камеры, сдвинув защёлку вправо, затем сдвиньте дверцу вниз.
Извлеките батареи из отсека.

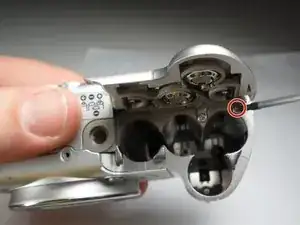

Удалите три винта Phillips #00, расположенные внутри отсека для батарей.
Винт слева длиннее, чем два других.
Шаг 5
Снимите верхнюю крышку камеры.
Будьте осторожны с хрупким майларовым кабелем, который соединяет крышку с корпусом камеры.
Снятие крышки требует небольшого усилия. Делайте это аккуратно. Может слышаться щелчок.
Дверца отсека карты памяти освободится и теперь её можно будет снять.
В других версиях этой камеры есть язычок, фиксирующий верхнюю часть к шнурку для запястья. Если у Вашей камеры он есть, Вы не сможете полностью отделить верхнюю часть до удаления верхнего винта на шаге 8.
Шаг 6
Удалите два винта Phillips #00 с боковой части камеры.
Откройте маленькую резиновую дверцу под этим винтом, которая закрывает разъёмы.
Шаг 7
Откройте и разверните ЖК‑экран до максимально открытого положения.
Снимите заднюю крышку, потянув её прямо от корпуса камеры.
При обратной сборке помните, что винты нужно возвращать на те же места, с которых Вы их сняли. В противном случае Вы можете повредить камеру.
Шаг 8
Используя отвёртку Phillips #00, удалите верхний винт длиной 3,3 мм, расположенный на боковой части камеры. Этот винт фиксирует боковые панели и переднюю крышку вместе.
Боковая панель может застрять на внутренних проводах, поэтому аккуратно покачайте панель, чтобы освободить её.
Шаг 9
Осторожно снимите боковую панель, оттянув её от камеры.
Боковая панель может застрять на внутренних проводах, поэтому аккуратно покачайте панель, чтобы освободить её.
Шаг 10
С помощью отвёртки Phillips #00 отвинтите винт длиной 2,4 мм, который удерживает переднюю панель под боковой панелью.
Шаг 11
Под крышкой батарей в углу находится винт длиной 3,8 мм. Используя отвёртку Phillips #00, удалите этот винт.
Шаг 12

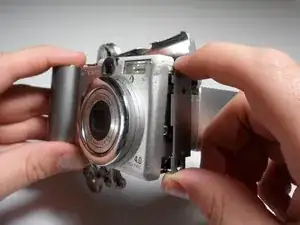

Аккуратно потяните вверх переднюю крышку, чтобы снять её с корпуса.
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
