Замена контактов батареи Canon Powershot A720 IS

Переверните камеру дном вверх, чтобы получить доступ к крышке отсека батарей.

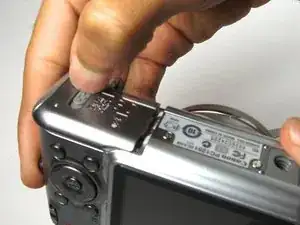

Подвиньте фиксатор батареи вверх, чтобы открыть.

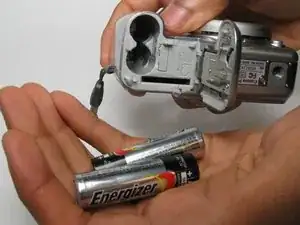

Выньте батарейки из камеры.

Поместите камеру на плоскую поверхность так, чтобы объектив был направлен вверх.

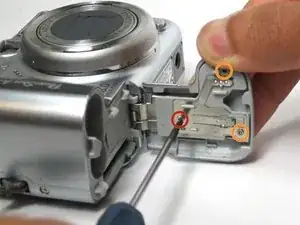

Используйте отвертку Phillips #00 для точных работ, чтобы выкрутить самый внутренний винт Phillips 4 мм. Снимите крышку с камеры.

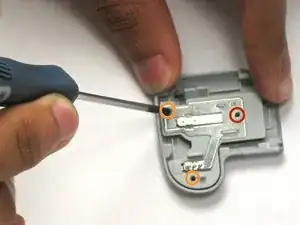

Положите крышку на плоскую поверхность контактами батареи вверх. Удалите два винта Phillips 4 мм.

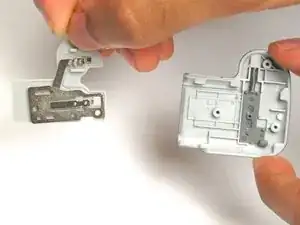

Сдвиньте контакт батареи с крышки.

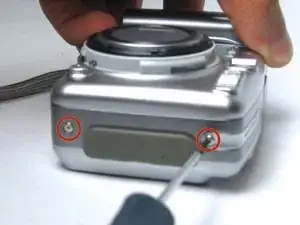

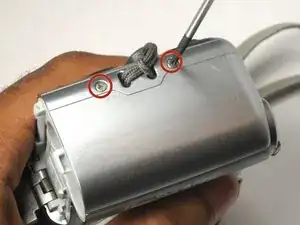

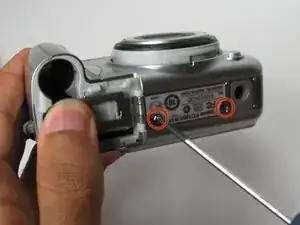

Удалите шесть винтов Phillips 4 мм по обеим сторонам и снизу камеры.

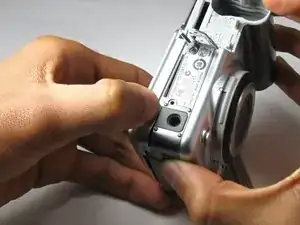

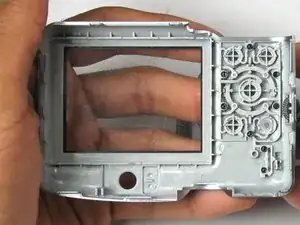

Разъедините заднюю панель корпуса от остальной части камеры руками.

Серый резиновый чехол с надписью DC IN DIGITAL A/V OUT может выпасть.

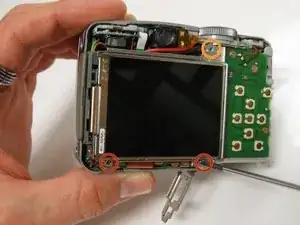

Открутите два винта 3 мм, расположенные под креплением ЖК-экрана.

Открутите верхний винт 4 мм.

Осторожно поднимите и переверните ЖК-экран, чтобы увидеть материнскую плату.

Обращайтесь с материнской платой аккуратно. Она очень чувствительна к статическому разряду. Оставайтесь заземлены, используя антистатический браслет, чтобы избежать разряда.

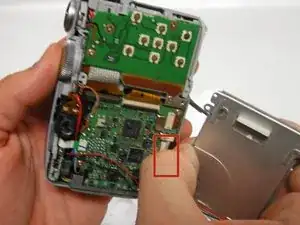

Осторожно отсоедините лентовый кабель ЖК-экрана от ZIF-разъема пальцами (большим и указательным). Убедитесь, что пальцы покрывают как можно большую ширину ленты и находятся как можно ближе к ZIF-разъему, не касаясь материнской платы при вытягивании ленты.

Не рвите ленту провода.

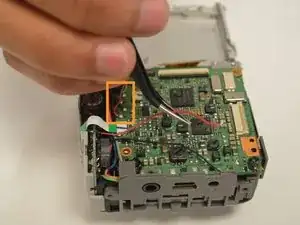

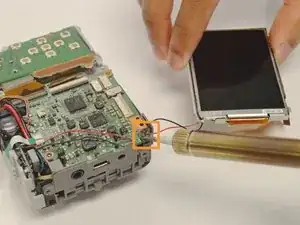

Используйте паяльник, чтобы отсоединить черный и красный питающие провода от материнской платы.

Обязательно отметьте место крепления каждого провода. Черный провод — отрицательный, красный провод — положительный.

Неправильно подключенные провода питания могут нарушить распределение питания и привести к отключениям и повреждению материнской платы.

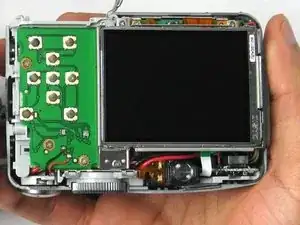

Удалите винт Phillips 3 мм, расположенный между платами.

Другой винт между платами, 4 мм, был удалён на шаге пятом этого руководства.

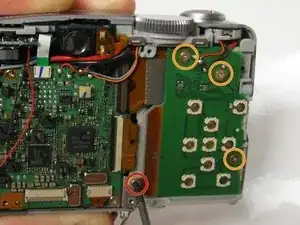

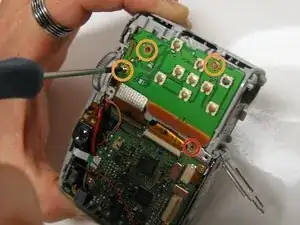

Удалите следующие три винта Phillips 3,5 мм, расположенные на плате кнопок.

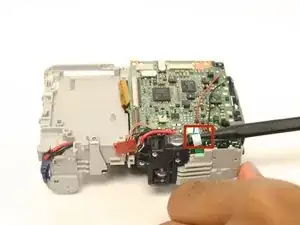

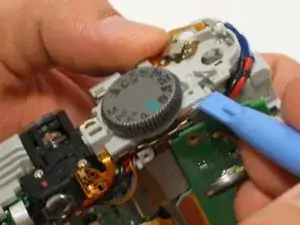

Используйте лопаточку, чтобы отщелкнуть оба провода из-под корпуса кнопки спуска затвора и диска настройки.

Будьте осторожны и не прикладывайте слишком большую силу к проводам лопаточкой.

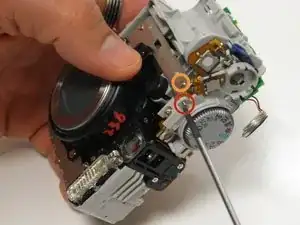

Переверните камеру и открутите винт Phillips 4,5 мм, чтобы отделить кнопку спуска затвора и диск настройки от остальной части камеры.

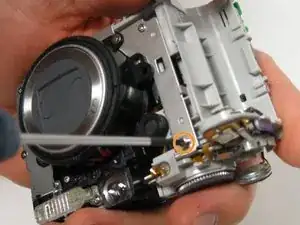

Открутите винт Phillips 3 мм от металлической рамки, чтобы начать отсоединение блока батарейного отсека.

Используйте пластикoвый инструмент для вскрытия, чтобы отделить плату кнопок от корпуса кнопки спуска затвора и корпуса диска настройки.

Осторожно отключите лентовый кабель, подключённый к плате пользовательских кнопок, от ZIF-разъема на материнской плате.

Не вырывайте ленту из ZIF-разъема при снятии.

Снимите плату пользовательских кнопок.

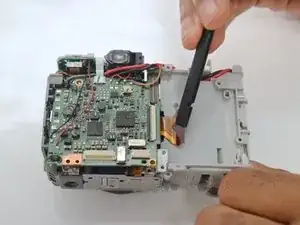

Используйте лопаточку, чтобы снять прикреплённый лентовый кабель. Чередуйте лопаточку с обеих сторон ленты, чтобы снимать равномерно.

Не вырывайте лентовый кабель, подключённый к материнской плате, из ZIF-разъема.

Используйте лопаточку, чтобы вынуть изображённую ленту из ZIF-разъема.

Будьте осторожны, чтобы не порвать лентовый кабель при извлечении из ZIF-разъема.

Используйте лопаточку, чтобы вынуть зелёную ленту из прикреплённого ZIF-разъема.

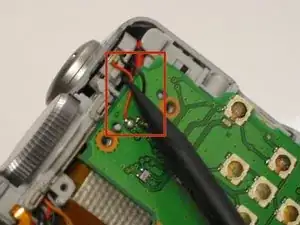

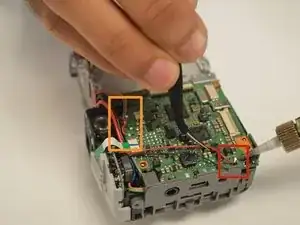

Распаяйте все провода, подключённые к материнской плате, и сдвиньте их в сторону пинцетом.

Будьте внимательны при пайке, чтобы не нарушить распределение питания.

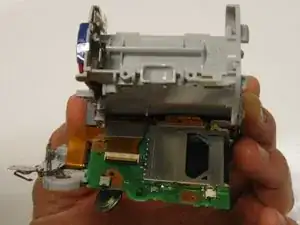

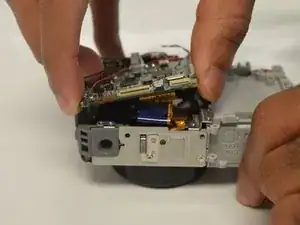

После отключения всех шлейфов поднимите плату, чтобы получить доступ к шлейфу, соединяющему плату с объективом.

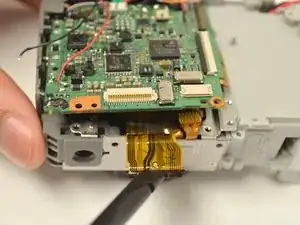

С помощью лопатки отсоедините шлейф, прикреплённый к плате. Поочерёдно поддёргивайте обе стороны шлейфа, чтобы снять его равномерно.

Будьте осторожны, чтобы не вырвать шлейф из ZIF-разъёма, к которому он подключён.

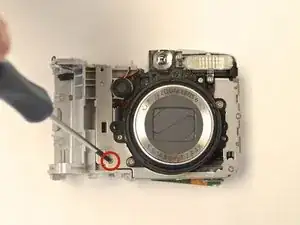

Поверните камеру так, чтобы объектив был направлен вверх. Удалите винт с крестообразной головкой 3 мм, крепящий нижнюю часть корпуса батареи к объективу.

Переверните камеру, чтобы получить доступ к нижней части. Удалите винт с крестообразной головкой 30 мм, чтобы отсоединить корпус батареи от камеры.

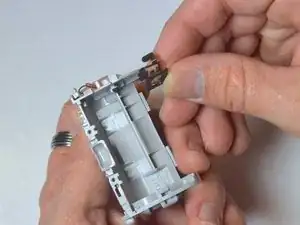

Снимите металлическую рамку с корпуса батареи.

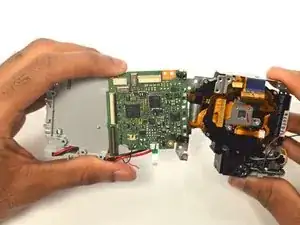

Отделите объектив от платы. Отложите корпус объектива для дальнейшего использования.

Будьте осторожны и не применяйте чрезмерную силу при разделении металлической рамки — возможно наличие оставшихся прикреплённых кабелей.

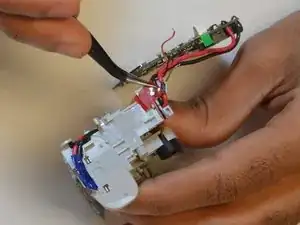

С помощью пинцета снимите ленту и резиновый ремешок. Размотайте провода с пластиковых крючков.

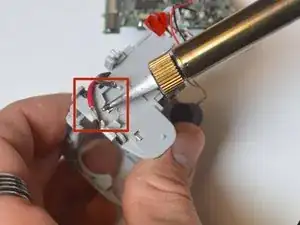

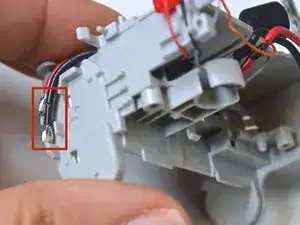

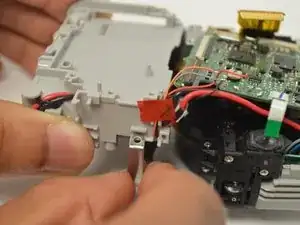

Используйте паяльник, чтобы удалить красный и чёрный провода с контактов батареи.

Обратите внимание на расположение красного и чёрного проводов питания при сборке.

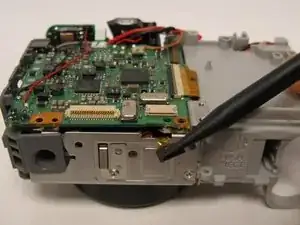

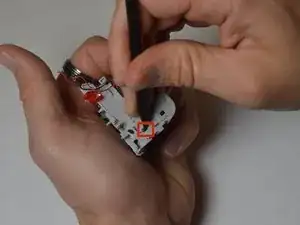

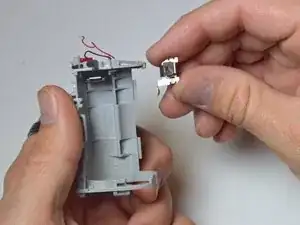

Используйте пластиковый инструмент для вскрытия, чтобы отщёлкнуть металлическую защёлку.

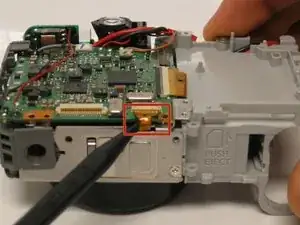

Надавите лопаткой, чтобы отсоединить клипсу.
