Замена кнопки спуска Canon Powershot A720 IS

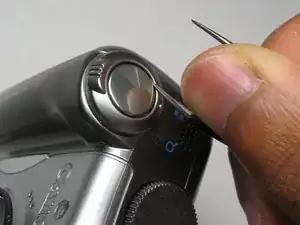

Осторожно вставьте кончик пинцета в зазор между кнопкой спуска и диском зума. Аккуратно подведите кончик под кнопку и медленно поднимите.

Если этот шаг не высвободит кнопку спуска, переходите к шагу 2.

Не применяйте силу к кончику пинцета и не вставляйте его слишком глубоко между кнопкой спуска и диском зума. Это может привести к необратимым косметическим повреждениям и поломке кнопки.

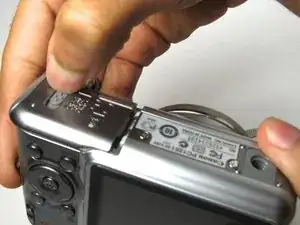

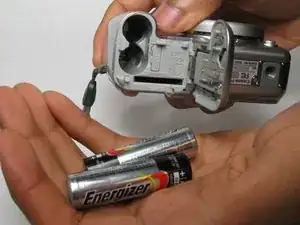

На нижней части камеры откройте отсек батарей, сдвинув фиксатор вверх. Дверца отскочит, позволяя вытащить батареи.

Если в камеру также вставлена SD-карта, нажмите на неё, чтобы легко извлечь.

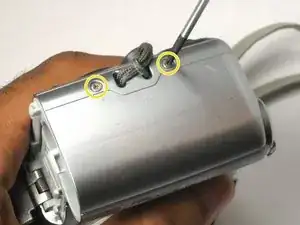

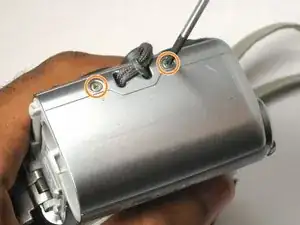

Слева на корпусе снимите два видимых винта с крестообразной головкой Phillips длиной 4 мм.

Справа на корпусе снимите два видимых винта с крестообразной головкой Phillips длиной 4 мм.

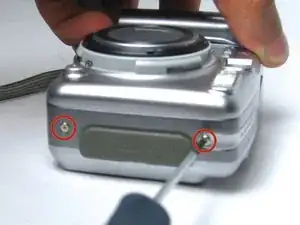

На нижней части камеры снимите два видимых винта с крестообразной головкой Phillips длиной 4 мм.

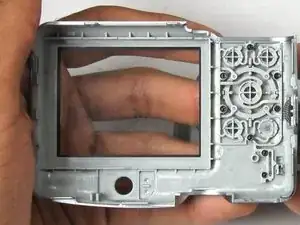

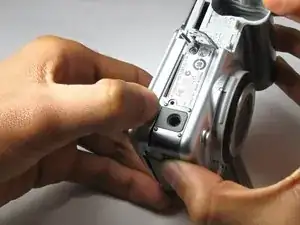

Медленно и аккуратно отожмите заднюю панель корпуса от остальной части камеры.

Серый резиновый чехол с надписью DC IN DIGITAL A/V OUT может выпасть.

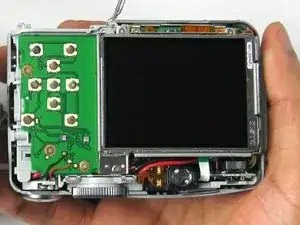

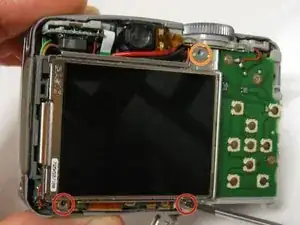

Снимите два винта 3 мм под ЖК-экраном с помощью отвертки Phillips #00.

Отвинтите верхний винт с крестообразной головкой Phillips длиной 4 мм.

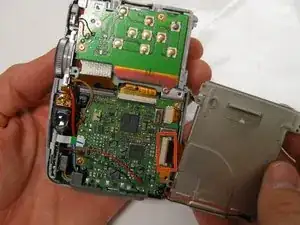

Осторожно переверните ЖК-экран так, чтобы стала видна материнская плата.

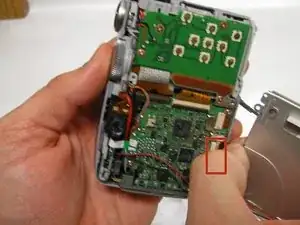

Аккуратно вытащите ленточный кабель, потянув прямо большим и указательным пальцами.

Ленточный кабель хрупкий и порвётся при чрезмерном изгибе.

Снимите винт с крестообразной головкой 3 мм между платами.

Снимите три винта с крестообразной головкой 3.5 мм на плате.

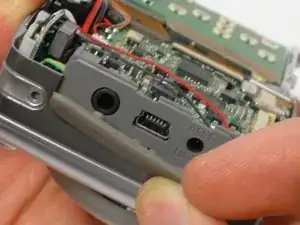

Снимите серый резиновый чехол с надписью DC IN DIGITAL A/V OUT, если он ещё не выпал.

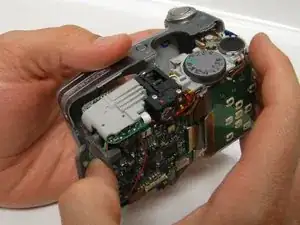

Аккуратно отведите переднюю панель от остальной части камеры.

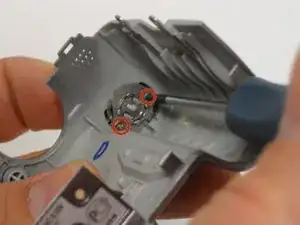

На передней панели снимите два винта с крестообразной головкой 2.5 мм, крепящие кнопку спуска.

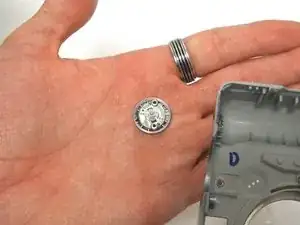

Кнопка спуска и другие компоненты выпадут.
