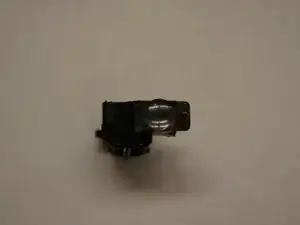

Замена видоискателя Canon PowerShot A95

Камеры

Это руководство позволит вам отремонтировать или заменить видоискатель Canon PowerShot A95.

Шаг 1

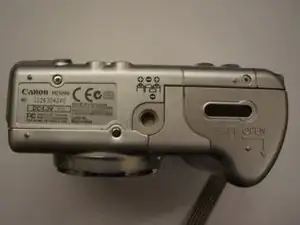

Найдите на нижней части камеры чёрную кнопку «BATT OPEN».

Сдвиньте чёрную кнопку «BATT OPEN» вправо.

Извлеките из устройства четыре батарейки AA.

Шаг 2

Найдите и выкрутите три винта на нижней части камеры (3x маленькие с крестовой шлицей).

Храните все винты отдельно по шагам в месте, где они не потеряются.

Совет: лоток для ювелирных изделий может помочь безопасно хранить и разделить винты.

Шаг 3

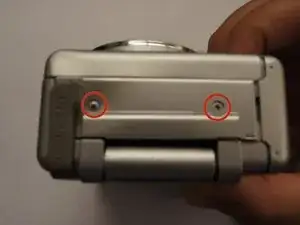

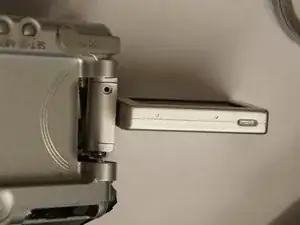

Найдите и выкрутите два винта на той же стороне камеры, где отмечен A/V-разъём (2x маленькие с крестовой шлицей).

Шаг 4

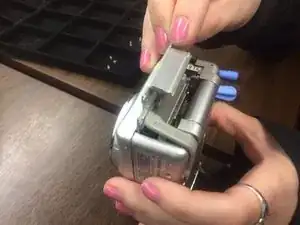

Используя пластиковый инструмент для вскрытия, снимите пластиковое покрытие, с которого вы только что отвинтили винты, на левой стороне камеры.

Осторожно подденьте по краям, пока внутренняя пластиковая заглушка не выйдет и деталь не откинется вверх (деталь должна отщёлкнуть).

Шаг 5

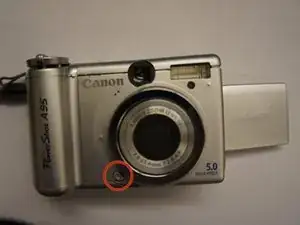

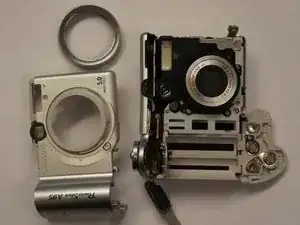

Удалите указанный винт, удерживающий переднюю часть камеры.

Шаг 6

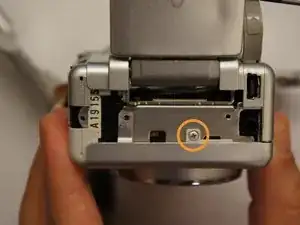

Нажмите на крышку слота карты памяти, чтобы вытянуть её к себе и получить доступ к винту под ней.

Выкрутите этот винт (крестовая отвёртка).

Шаг 7

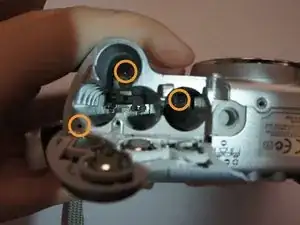

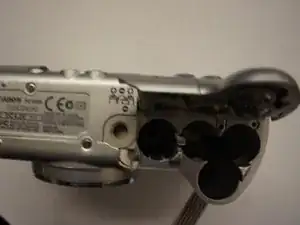

Снова откройте крышку батарейного отсека. Найдите и выкрутите три винта под крышкой батарейного отсека (3x маленькие, длинные винты с крестовой шлицей).

Совет: использование магнитной отвёртки очень помогает, так как винты труднодоступны.

Шаг 8

Поднимите кнопку затвора, динамик и диск опций с верхней части камеры.

Внимание: не тяните слишком сильно, так как динамик подключён к камере разъёмом.

В процессе крышка слота карты памяти отстегнётся.

Запомните исходное расположение рядом с выложенными деталями. Эта деталь останется подключённой к устройству, поэтому не пытайтесь полностью её отсоединить.
