Замена экрана ЖК-дисплея Canon Powershot A720 IS
Если экран ЖК-дисплея вашей камеры Canon Powershot A720 поцарапан, потрескался или разбит, скорее всего, его необходимо заменить, чтобы цифровая камера продолжала нормально работать. В этом руководстве пошагово описано, как правильно заменить экран, не повредив камеру, за семь простых шагов.
Помните, что внутри камеры находятся чувствительные компоненты, с которыми необходимо обращаться с максимальной осторожностью. Для начала вам понадобится отвертка с крестообразным шлицем, пинцет и магнитный коврик, чтобы безопасно хранить магнитные детали во время работы.
Берегите себя. Вы работаете со стеклянными компонентами, поэтому при необходимости используйте защитные перчатки.
Шаг 1

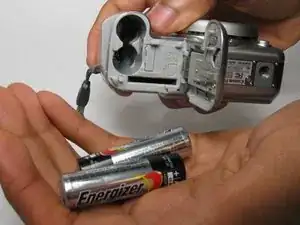

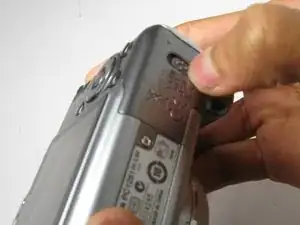

Нажмите большим пальцем на фиксатор батарейного отсека в нижней части камеры.
Крышка отсека для батареек откроется, и батарейки выдвинутся.
Шаг 2
Положите камеру так, чтобы объектив был направлен вверх.

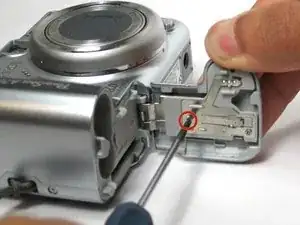

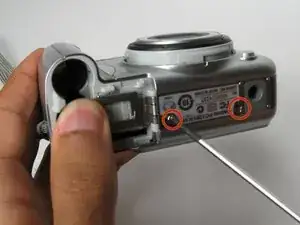

Открутите одну винт длиной 4 мм изнутри отсека для батареек с помощью отвертки Phillips #00.
Снимите крышку отсека с камеры.
Всегда кладите винты на магнитный коврик и записывайте их размер и место установки, чтобы знать, куда их нужно вернуть.
Шаг 3

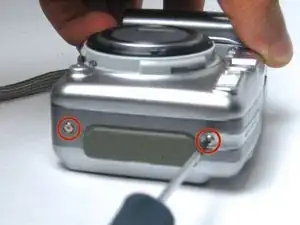

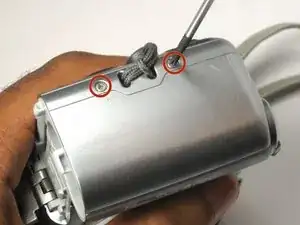

Открутите шесть винтов длиной 4 мм с боковых сторон и нижней части камеры с помощью отвертки Phillips #00.
Шаг 4

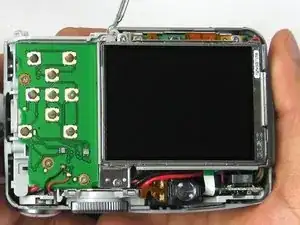

Аккуратно разъедините заднюю панель корпуса с остальной частью камеры, приподняв её руками.
Серая резиновая заглушка с маркировкой DC IN DIGITAL A/V OUT может выпасть.
Шаг 5

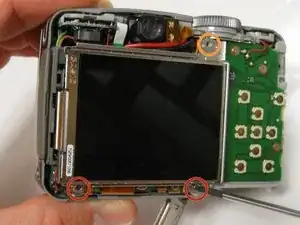

Открутите два винта длиной 3 мм, расположенных ниже крепления экрана ЖК-дисплея, с помощью отвертки Phillips #00.
Открутите верхний винт длиной 4 мм отверткой Phillips #00.
Шаг 6

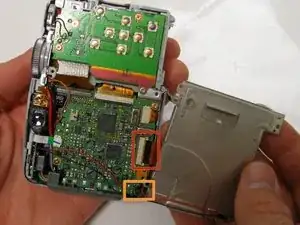

Аккуратно приподнимите и переверните экран ЖК-дисплея, чтобы увидеть материнскую плату.
Риск повреждения устройства: обращайтесь с материнской платой осторожно, так как она очень чувствительна к статическому разряду.

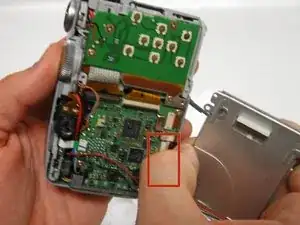

Аккуратно отсоедините ленточный кабель экрана ЖК-дисплея от его разъема ZIF большим и указательным пальцами.
Большой и указательный пальцы должны охватывать максимально возможную ширину ленты и располагаться как можно ближе к разъему ZIF, но не касаться при этом материнской платы при извлечении кабеля.
Риск повреждения устройства: будьте осторожны, чтобы не порвать ленточный кабель при его извлечении.

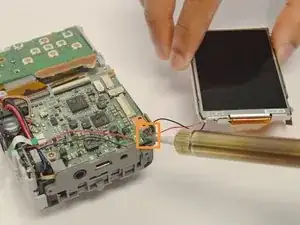

Используйте паяльник, чтобы отпаять черный и красный силовые провода от материнской платы.
Запомните, где был подключен каждый провод. Черный провод — отрицательный силовой провод, красный провод — положительный силовой провод. Неправильная установка может привести к отключению питания и повреждению материнской платы.
Шаг 7

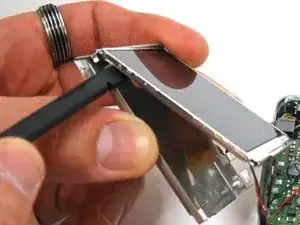

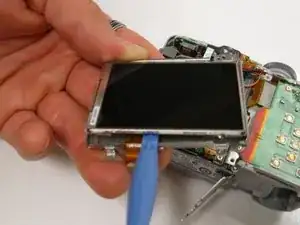

Вставьте конец синего пластикового инструмента между экраном ЖК-дисплея и креплением, чтобы отсоединить металлические защелки.
Вставьте плоский конец лопатки под экран ЖК-дисплея, чтобы разъединить клей, которым экран приклеен к креплению.
Риск повреждения устройства: избегайте контакта с силовыми проводами и ленточным кабелем. Это может привести к повреждению ленточного кабеля или отрыву силовых проводов.
После того как клей будет разъединен, аккуратно извлеките экран ЖК-дисплея из крепления.
Следите за проводами и ленточным кабелем при извлечении экрана ЖК-дисплея из крепления. Убедитесь, что вы пропускаете ленточный кабель через паз, чтобы отделить экран ЖК-дисплея от крепления.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
