Замена объектива Canon Powershot A720 IS

Если первоначальная попытка сдвинуть кнопку спуска не удалась, придётся разобрать камеру.

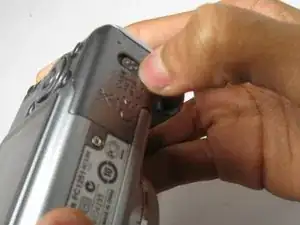

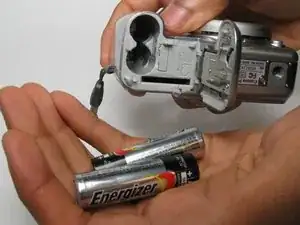

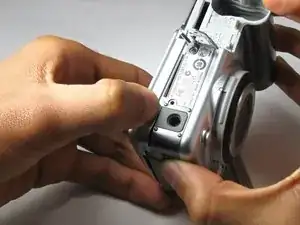

На нижней части камеры используйте большой палец и подвиньте фиксатор батареи вверх, чтобы открыть отсек. Крышка отсека аккумуляторов должна отскочить, и батареи выскользнут.

Положите камеру объективом вверх.

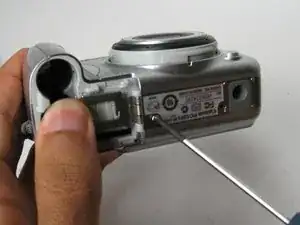

Далее используйте крестовую отвёртку Phillips #00, чтобы выкрутить самый внутренний винт Phillips длиной 4 мм. Это снимет крышку с камеры.

Обязательно размещайте все винты на магнитном коврике. Маркером для белой доски укажите размер и место, откуда были извлечены винты.

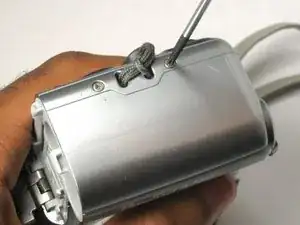

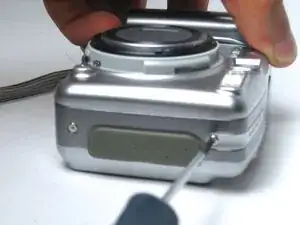

Используйте крестовую отвёртку Phillips #00, чтобы выкрутить шесть винтов Phillips длиной 4 мм, расположенных по бокам и внизу камеры.

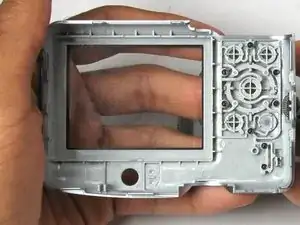

Медленно отожмите заднюю крышку корпуса, чтобы отделить её от остальной части камеры.

Серый резиновый уплотнитель с надписью DC IN DIGITAL A/V OUT может выпасть.

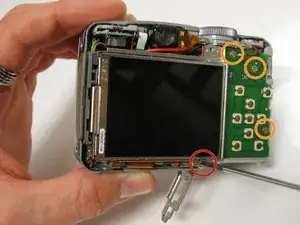

Выверните два винта длиной 3 мм под креплением ЖК-экрана с помощью крестовой отвёртки Phillips #00.

Выверните верхний винт длиной 4 мм с помощью крестовой отвёртки Phillips #00.

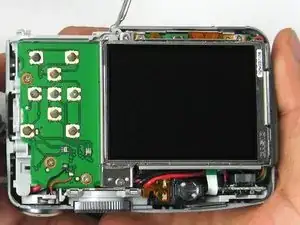

Аккуратно поднимите и переверните ЖК-экран, чтобы получить доступ к материнской плате.

Будьте очень осторожны с ЖК-экраном; не используйте антистатический браслет, так как он может вызвать накопление статического заряда.

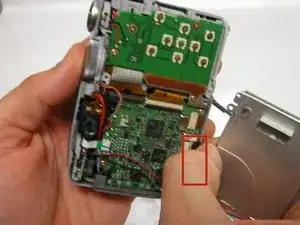

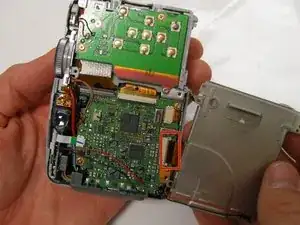

Не касаясь материнской платы, захватите ленточный кабель ЖК-экрана большим и указательным пальцами и аккуратно отключите его от ZIF-разъёма. Держите пальцы близко к разъёму при вытягивании кабеля. ЖК-экран должен располагаться между вашими пальцами.

Не рвите ленточный кабель и не тяните красный и чёрный провода питания при извлечении ЖК-экрана.

Если вы меняете только объектив, припаивать ЖК-экран не нужно.

Снимите винт Phillips 3 мм между платами с помощью крестовой отвёртки Phillips #00.

Винт 4 мм между платами был удалён на шаге пять этого руководства.

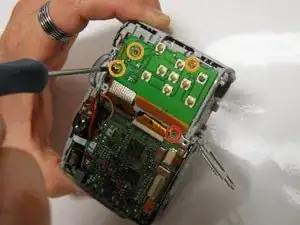

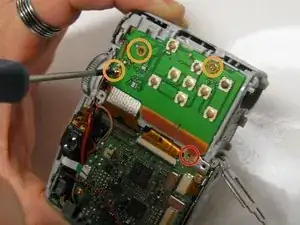

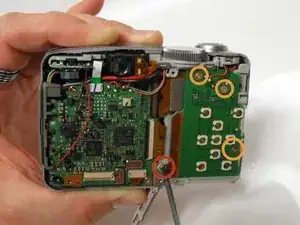

Снимите следующие три винта Phillips 3.5 мм на плате кнопок, используя крестовую отвёртку Phillips #00.

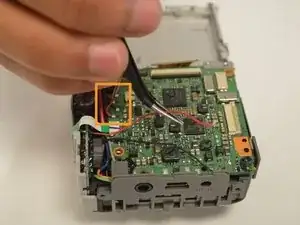

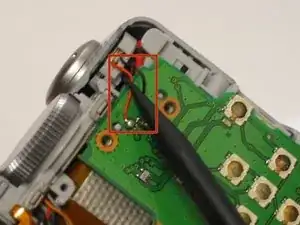

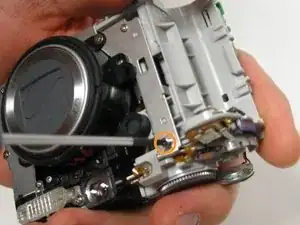

Используйте лопатку (spudger), чтобы отщелкнуть красный и чёрный провода из-под корпуса кнопки спуска и диска настроек.

Осторожно: не прикладывайте слишком большую силу лопаткой к проводам.

Переверните камеру и выкрутите винт Phillips 4.5 мм, чтобы отделить кнопку спуска и диск настроек от остальной части камеры.

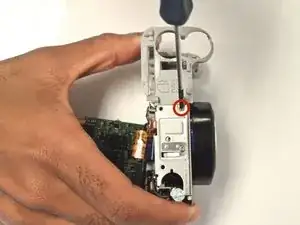

От металлической рамы выкрутите винт Phillips 3 мм, чтобы начать отсоединение блока батарейного отсека.

Используйте пластиковый инструмент для вскрытия, чтобы отделить плату кнопок от корпуса кнопки спуска и диска настроек.

Аккуратно отключите ленточный кабель, подключённый к плате пользовательских кнопок, от ZIF-разъёма на материнской плате.

Не рвите ленточный кабель при извлечении.

Снимите плату пользовательских кнопок.

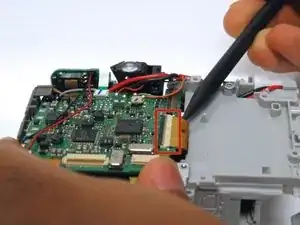

С помощью лопатки аккуратно извлеките присоединённый ленточный кабель из ZIF-разъёма, расположенного внизу справа от материнской платы.

Чередуйте стороны ленточного кабеля при извлечении, чтобы равномерно выводить его из ZIF-разъёма при каждом использовании лопатки.

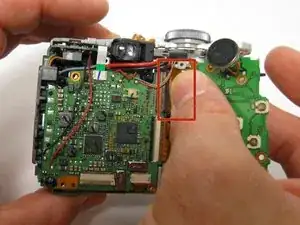

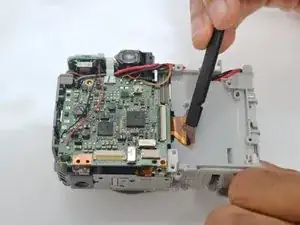

Используйте лопатку, чтобы аккуратно извлечь присоединённый ленточный кабель из ZIF-разъёма на правой стороне материнской платы.

Чередуйте стороны ленточного кабеля при извлечении, чтобы равномерно выводить его из ZIF-разъёма при каждом использовании лопатки.

Будьте осторожны, чтобы не порвать ленточный кабель при извлечении из ZIF-разъёма.

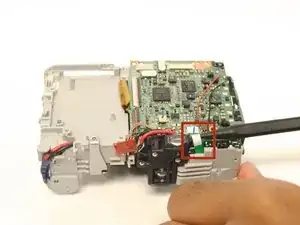

Далее используйте лопатку, чтобы вывести зелёный ленточный кабель из присоединённого ZIF-разъёма.

Чередуйте стороны ленточного кабеля при извлечении, чтобы равномерно выводить его из ZIF-разъёма при каждом использовании лопатки.

Будьте осторожны, чтобы не порвать ленточный кабель при извлечении из ZIF-разъёма.

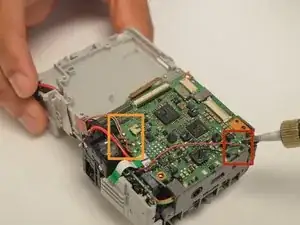

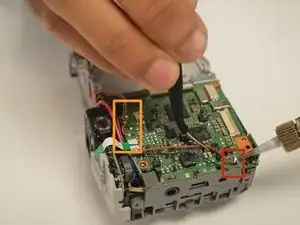

Отпа́йте все провода, подключённые к материнской плате, и отложите их в сторону пинцетом.

Будьте внимательны при пайке, так как легко нарушить распределение питания.

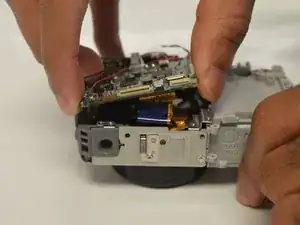

После отключения всех шлейфов аккуратно приподнимите материнскую плату, чтобы получить доступ к шлейфу, соединяющему материнскую плату с объективом.

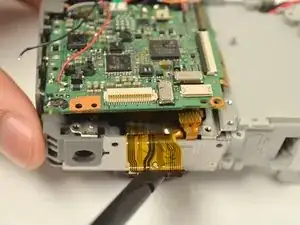

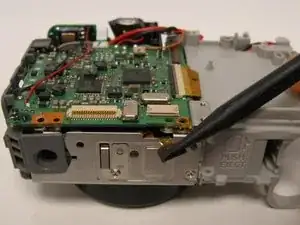

Используйте лопатку, чтобы отсоединить шлейф, прикреплённый к материнской плате. Чередуйте стороны шлейфа при съёме, чтобы снять равномерно.

Будьте осторожны, чтобы не вырвать шлейф из ZIF-разъёма, к которому он подключён.

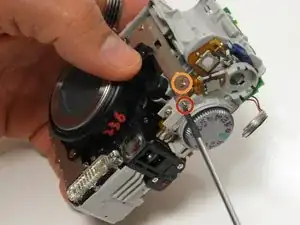

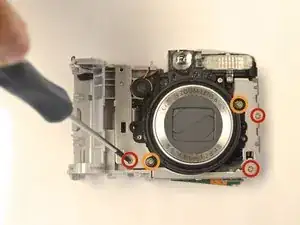

Отвинтите три винта с крестообразной шлицей длиной 3 мм с металлической рамки объектива с помощью отвертки.

Отвинтите два винта с крестообразной шлицей длиной 3,5 мм с металлической рамки объектива с помощью отвертки.

Вытащите разъём AV DC IN с правой стороны камеры.

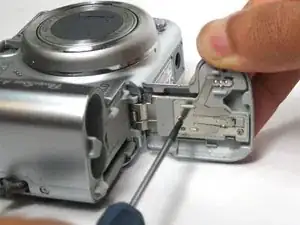

Переверните камеру дном вверх, чтобы открутить винт с крестообразной шлицей длиной 3 мм и отсоединить блок батарейного отсека от корпуса камеры.

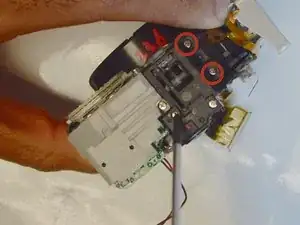

Отвинтите два винта с крестообразной шлицей длиной 3 мм сверху корпуса объектива, которые соединяют его с блоком вспышки.

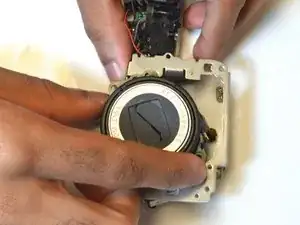

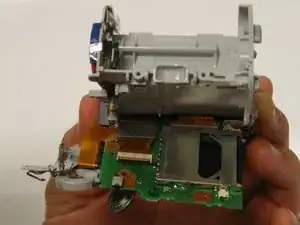

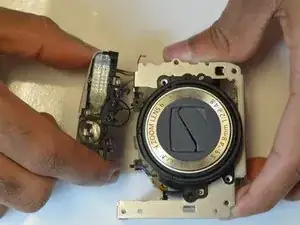

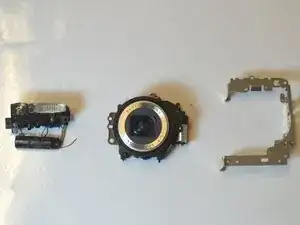

Теперь блок вспышки и металлическая рамка могут быть легко отведены от объектива.
