Замена вспышки Canon Powershot A95

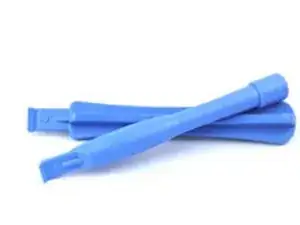

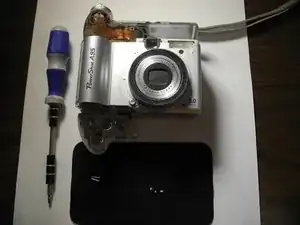

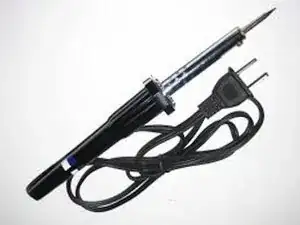

Подготовьте маленькую отвертку с крестообразным шлицем и удлинитель, инструмент для вскрытия и паяльник для выполнения следующих шагов.

Храните винты организованно и отдельно по мере их выкручивания.

Поверните камеру экраном к себе и найдите слот для карты памяти с крайней правой стороны.

Извлеките карту памяти.

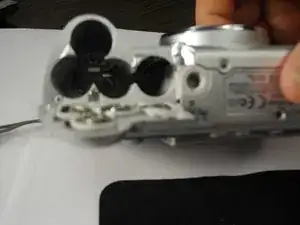

Поверните камеру экраном к себе. Отсек для батареи находится в правой части камеры.

Извлеките все батарейки и оставьте отсек открытым.

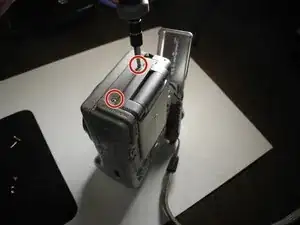

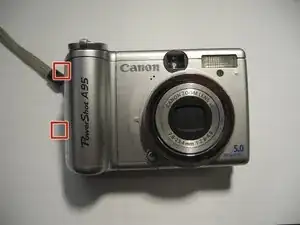

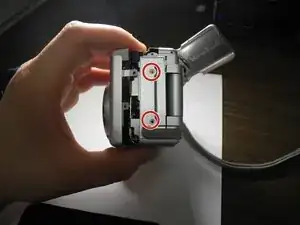

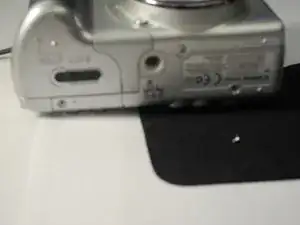

Справа от отсека для батареи находятся два винта.

Возьмите отвертку №00 с крестообразным шлицем и удалите два винта.

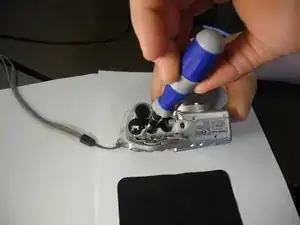

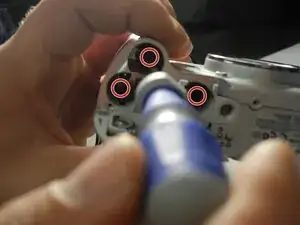

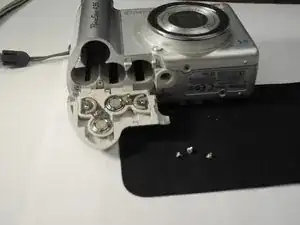

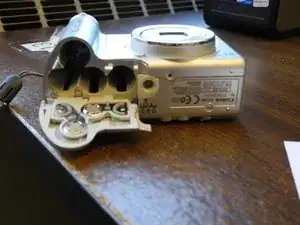

Внутри отсека для батареи, в самом низу, находятся еще три винта.

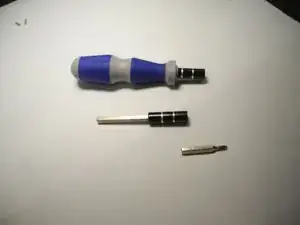

Чтобы достать и удалить их, закрепите удлинитель на отвертке №00 с крестообразным шлицем.

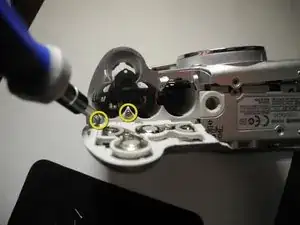

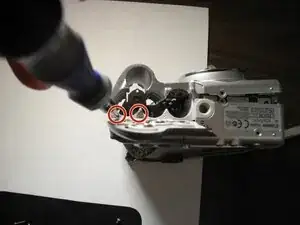

В основании крышки отсека батареи находятся два винта рядом с петлями.

Удалите оба винта.

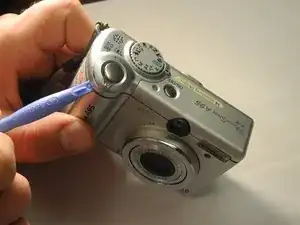

Воспользуйтесь инструментом для вскрытия и аккуратно отогните верхнюю крышку камеры.

Убедитесь, что не прикладываете слишком много усилий, чтобы не повредить провода под крышкой.

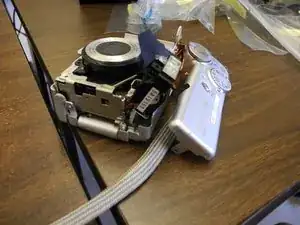

Верхняя часть должна свисать свободно и не полностью отсоединяться от камеры.

После того как верхняя часть ослаблена, найдите два винта возле AV-выхода.

Удалите оба винта.

После удаления двух винтов можно снять пластиковую крышку AV-выхода.

После снятия крышки останется удалить еще один винт.

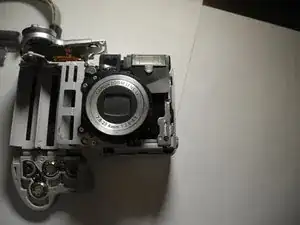

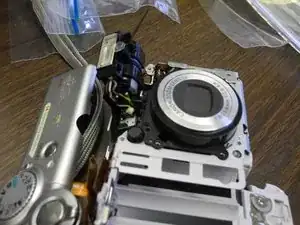

Аккуратно снимите переднюю крышку камеры с помощью инструмента для вскрытия, чтобы открыть доступ к вспышке и объективу.

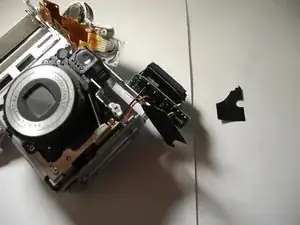

Найдите черную пленку под вспышкой и удалите винт, удерживающий ее.

После удаления винта осторожно расшатайте вспышку, чтобы извлечь ее, не повредив внутренние компоненты.

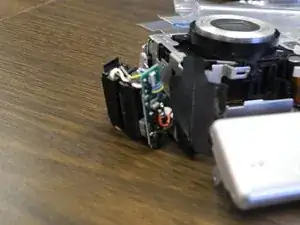

Будет вторая черная пленка, закрывающая провода вспышки.

Снимите пленку, чтобы освободить провода.

После снятия второй пленки и освобождения проводов вспышки приступите к отпайке проводов для демонтажа вспышки.

Возьмите новую вспышку и припаяйте её туда, где была удалена старая.
