Замена динамика Canon PowerShot A75

Используйте это руководство для замены динамика Canon PowerShot A75.

Шаг 1

Переверните камеру и найдите слайдер "BATT OPEN".

Шаг 2

Сдвиньте переключатель вправо.

Крышка батарей должна сдвинуться вниз и открыться.

Шаг 3

Удалите 4 батареи типа AA.

Обратите внимание на расположение батарей при их извлечении.

Ориентация батарей показана под крышкой батарей и на наклейке рядом с крышкой.

Шаг 4

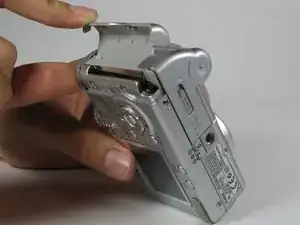

Откройте слот для карты памяти, сдвигая его вбок, пока не услышите щелчок.

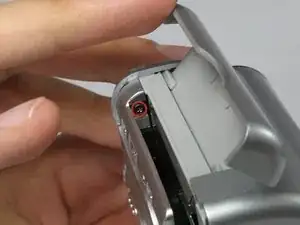

Удалите винт 5.9 мм в верхнем углу слота для карты памяти.

Шаг 5

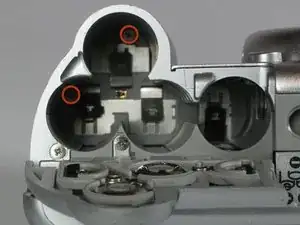

Удалите два винта по 4.1 мм в нижней части крышки батарей.

Шаг 6

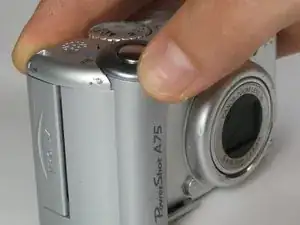

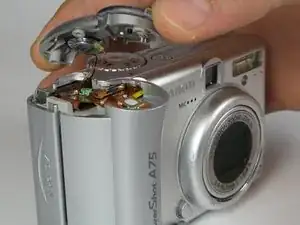

Поднимите кнопку затвора и динамик с верхней части камеры.

Не тяните деталь слишком сильно, так как она соединена с камерой разъемом.

Шаг 7

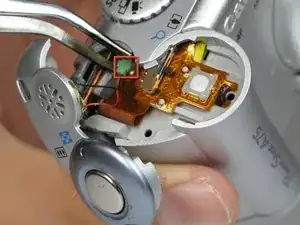

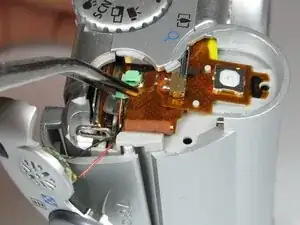

Используя пинцет, захватите разъем, соединяющий динамик с камерой, и аккуратно вытяните его.

Шаг 8

Не продолжайте к следующему шагу, если у вас нет опыта пайки, так как вы можете повредить блок вспышки, если будете неосторожны.

Удалите клей и отпаяйте динамик от внешнего корпуса. При необходимости замените или отремонтиру
