Замена задней крышки Canon PowerShot A80
Это пошаговое руководство демонстрирует, как снять заднюю крышку камеры Canon PowerShot A80. Возможно, вам понадобится это руководство, чтобы получить доступ к внутренним компонентам камеры, как предварительный шаг для другого руководства, или если задняя крышка повреждена или треснула.
Важно запоминать, откуда вынимается каждый винт. При неправильной установке это может повредить камеру.
СОВЕТЫ:
- Используйте лоток для кубиков льда или контейнер для яиц, поместите каждый винт в отдельную ячейку.
- Делайте пометки на листе бумаги.
Перед началом этого руководства выключите камеру и отключите её от зарядного устройства. Также рекомендуется вынуть батарею прежде чем начинать работу.
Шаг 1

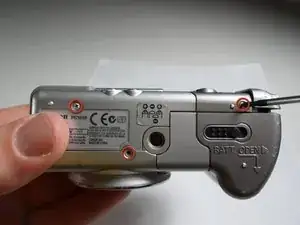

Выверните три винта Phillips №00 с нижней части камеры.
Шаг 2

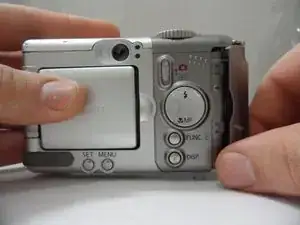

Откройте дверцу слота для карты памяти CompactFlash, сдвинув её к себе и откинув.
Если карта памяти всё ещё в камере, извлеките её.

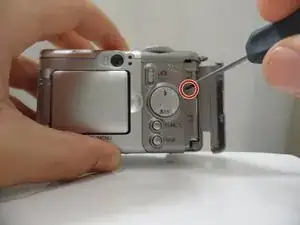

Используйте отвертку Phillips №00, чтобы вывернуть один винт под дверцей слота для карты памяти.
Шаг 3

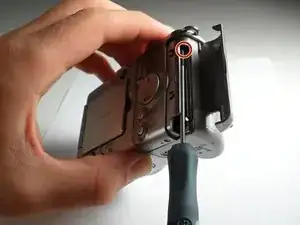

Выверните винт Phillips №00, расположенный в верхней части отсека для карты памяти.
Шаг 4
Откройте дверцу отсека для батареи в нижней части камеры, сдвинув язычок вправо, затем сдвиньте дверцу вниз.
Достаньте батареи из отсека.

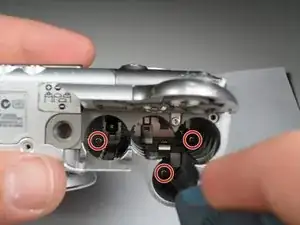

Выверните три винта Phillips №00, расположенные внутри отсека для батареи.
Винт слева длиннее, чем остальные два.
Шаг 5

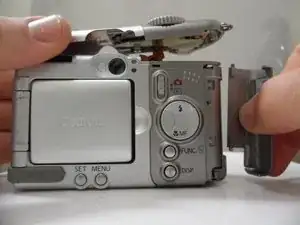

Снимите верхнюю крышку камеры.
Будьте осторожны с хрупким майларовым кабелем, который соединяет крышку с основной частью камеры.
Снятие крышки требует небольшого усилия. Делайте это аккуратно. Возможно появление щелчка.
Дверца отсека карты памяти освободится и теперь её можно будет снять.
В других версиях этой камеры имеется защёлка, фиксирующая верхнюю часть от ремешка для запястья. Если у вашей камеры она есть, вы не сможете полностью отделить верхнюю часть, пока не вывернете верхний винт в Шаге 8.
Шаг 6
Выверните два винта Phillips №00 с боковой стороны камеры.
Откройте маленькую резиновую дверцу ниже этого винта, закрывающую разъёмы.
Шаг 7

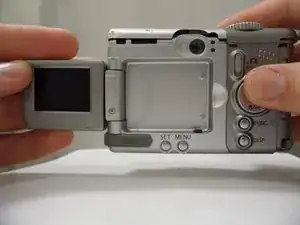

Откройте и поверните ЖК-экран в самое широкое положение.

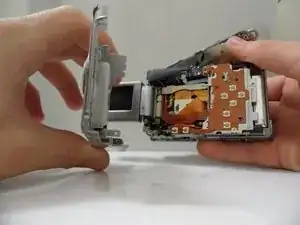

Снимите заднюю крышку, потянув её прямо от корпуса камеры.
При сборке помните о том, чтобы возвращать винты в те же места, из которых вы их вынимали. В противном случае вы можете повредить камеру.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
