Замена блока вспышки Canon PowerShot A75

Переверните камеру и найдите сдвижной переключатель «BATT OPEN».

Сдвиньте переключатель вправо.

Крышка батарейного отсека должна скользнуть вниз и откинуться пружинно.

Извлеките 4 батареи типа AA.

Обратите внимание на полярность батарей по мере их извлечения.

Ориентация батарей показана под крышкой батарейного отсека и на наклейке рядом с ней.

Уберите три винта 2,5 мм на дне камеры.

Удалите винт 3,8 мм под крышкой, закрывающей A/V разъём.

Снимите винт 2,4 мм, расположенный под крышкой отсека карты памяти.

Откройте отсек карты памяти, сдвинув его вбок до щелчка.

Удалите винт 5,9 мм в верхнем углу отсека карты памяти.

Снимите два винта 4,1 мм внизу крышки батарейного отсека.

Подденьте кнопку спуска затвора и часть динамика сверху корпуса камеры.

НЕ тяните деталь слишком сильно — динамик подключён к камере штекером.

С помощью пинцета захватите штекер, соединяющий динамик с камерой, и аккуратно вытяните его.

Удалите правый винт 4,2 мм под крышкой батарейного отсека, а не центральный винт.

Разделите заднюю и переднюю панели корпуса камеры руками.

Разъединить две половины бывает трудно, особенно в верхней части. Приложите умеренную силу.

На передней части камеры нажмите кнопку внизу слева от объектива.

Поверните внешнюю часть корпуса объектива против часовой стрелки и выдвиньте её.

Снимите переднюю панель корпуса.

Вокруг объектива есть чёрная резиновая прокладка, которая выходит после снятия панели. Обязательно установите её обратно при сборке камеры.

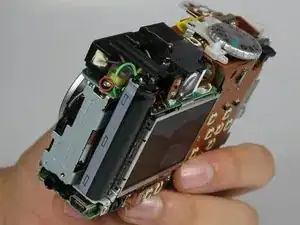

Поверните камеру так, чтобы блок вспышки и конденсатор были обращены к вам.

НЕ прикасайтесь к конденсатору — он может вас ударить током.

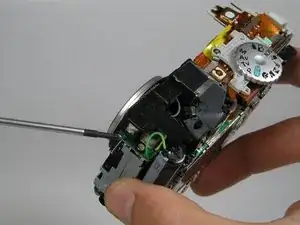

Удалите винт 3,5 мм, расположенный между блоком вспышки и конденсатором.

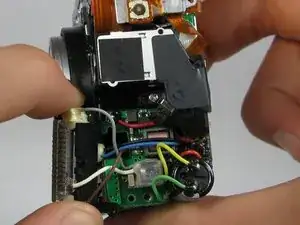

Выдавите блок вспышки пальцами, чтобы он вышел из защёлки.

Не переходите к следующему шагу, если у вас нет опыта пайки — вы можете повредить блок вспышки, если будете неосторожны.

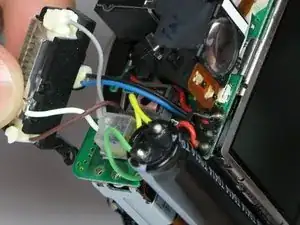

Отпаять пять проводов, соединяющих блок вспышки, чтобы снять его.
