Замена блока вспышки Canon PowerShot A80

Камеры

Это руководство описывает порядок замены блока вспышки в фотоаппарате Canon PowerShot A80. Блок вспышки представляет собой выдвижной световой элемент, который испускает короткую вспышку фонового света. При длительной эксплуатации лампа блока вспышки может перегорать, что требует её замены для корректной работы камеры.

Чтобы избежать повреждения камеры, убедитесь, что рабочая среда полностью сухая и отсутствует вода, которая может случайно попасть на чувствительную электронику камеры. Кроме того, убедитесь, что камера выключена, чтобы избежать повреждения материнской платы (см. шаг 15).

Проявляйте осторожность на Шаге 5 при снятии крышки с основного корпуса. Мйларовый кабель, прикреплённый к верхней крышке, хрупкий и может быть повреждён или отсоединён. При снятии крышки прикладывайте лёгкое и аккуратное усилие.

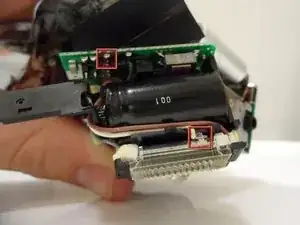

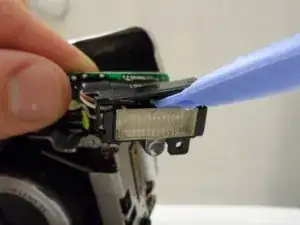

При снятии блока вспышки на Шаге 18 соблюдайте осторожность и используйте резиновую перчатку или отвертку с резиновой ручкой. Эта мера предосторожности предотвратит поражение электрическим током, если конденсатор внутри вспышки не был разряжен.

Шаг 1

Удалите три винта с крестовой головкой #00 с нижней части камеры.

Шаг 2

Откройте крышку слота для карты CompactFlash, поскользив её к себе и откинув.

Извлеките карту памяти, если она ещё находится в камере.

С помощью отвертки Phillips #00 удалите один винт под дверцей слота для карты памяти.

Шаг 3

Удалите винт Phillips #00, расположенный внутри верхней части отсека для карты памяти.

Шаг 4

Откройте крышку отсека для батарей в нижней части камеры, сдвинув защёлку вправо, затем опустите крышку вниз.

Извлеките батареи из отсека.

Удалите три винта Phillips #00, расположенные внутри отсека для батарей.

Винт слева длиннее двух других.

Шаг 5

Снимите верхнюю крышку камеры.

Будьте осторожны с хрупким мйларовым кабелем, который соединяет крышку с основным корпусом камеры.

Снятие крышки требует небольшого усилия. Делайте это аккуратно. Может быть слышен щелчок.

Дверца отсека для карты памяти освобождается и теперь должна сниматься.

В других версиях этой камеры есть язычок, который закрепляет верхнюю часть от ремешка для запястья. Если у вашей камеры он есть, вы не сможете полностью отделить верхнюю часть до удаления верхнего винта на Шаге 8.

Шаг 6

Удалите два винта Phillips #00 с боковой стороны камеры.

Откройте небольшую резиновую крышку ниже этого винта, закрывающую разъёмы.

Шаг 7

Откройте и поворотом разверните ЖК-экран в максимально открытое положение.

Снимите заднюю крышку, потянув её прямо от корпуса камеры.

При сборке не забудьте установить винты на те же места, откуда вы их сняли. В противном случае вы можете повредить камеру.

Шаг 8

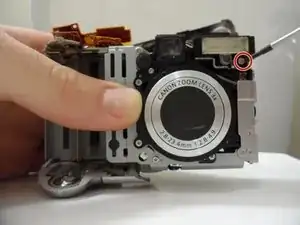

С помощью отвертки Phillips #00 удалите верхний винт длиной 3.3 мм, расположенный на боковой стороне камеры. Этот винт удерживает боковые панели и переднюю крышку вместе.

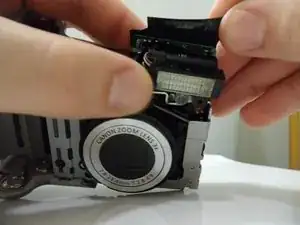

Боковая панель может застрять на внутренних проводах, поэтому аккуратно покачайте панель, чтобы освободить её.
