Замена кнопок управления на задней панели Olympus Camedia D560
Пошаговые инструкции по очистке или замене кнопок управления на камере.
Шаг 1
Перед разборкой камеры убедитесь, что она выключена.

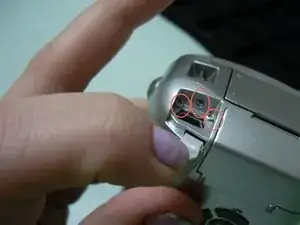

Удалите два винта из разъема видео, расположенного на боковой панели камеры.

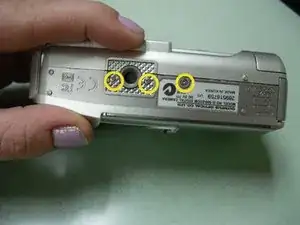

Удалите три винта из нижней панели камеры.
Шаг 2
Откройте крышку USB и удалите три винта внутри.
Затем откройте крышку слота для карты памяти и удалите винт.
Шаг 3

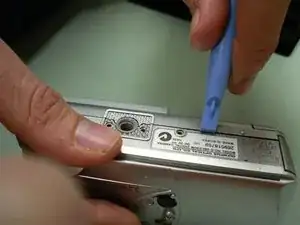

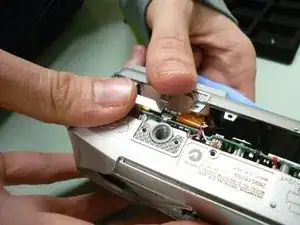

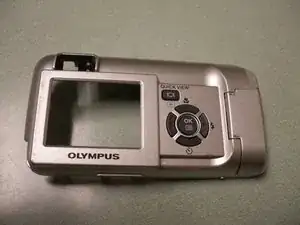

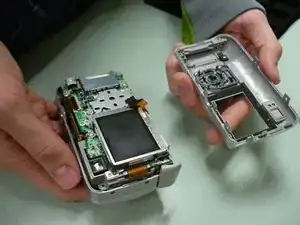

Используйте синий инструмент для открытия, чтобы ослабить и отделить заднюю крышку от камеры.
Шаг 4

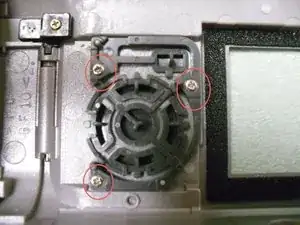

Найдите и открутите три винта внутри корпуса задней крышки (картинка 3).

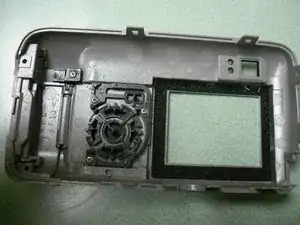

Удалите сборку кнопочной платы из задней крышки.
Шаг 5

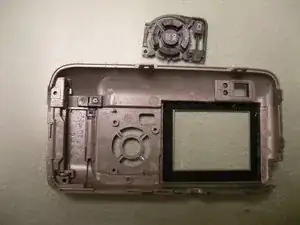

Сборка кнопок теперь отделена от задней крышки.
Проверьте на наличие поврежденных участков. Замените или очистите детали кнопок.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
