Замена экрана LCD на Olympus C-765

Этот гид может помочь в процессе замены экрана LCD на Olympus C-765.

Со временем экран LCD может быть поврежден, что может привести к несоответствию между отображаемым изображением и фотографиями.

Гид покажет необходимые шаги для замены, включая отключение шлейфов.

Будьте осторожны перед началом, сначала отключив любое внешнее питание от устройства и убедившись, что оно выключено.

Шаг 1

Удалите все винты с помощью отвертки Phillips #00, удерживающей заднюю панель на месте. Это включает в себя:

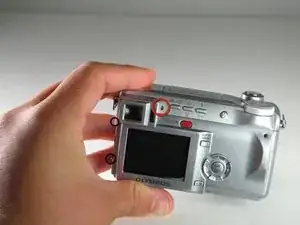

На задней стороне: Открутите винт 4 мм справа от видоискателя.

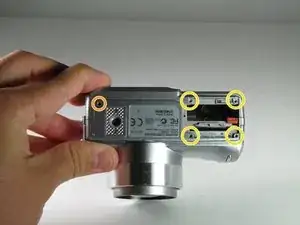

На дне:

Открутите винт 3 мм в верхнем левом углу.

Открутите четыре винта 3 мм под крышкой аккумулятора.

С правой стороны: Открутите один винт 3 мм, удерживающий правую панель.

С левой стороны: Открутите два винта 2 мм, удерживающие левую панель.

После удаления задней крышки:

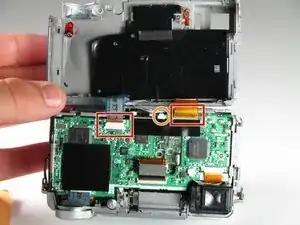

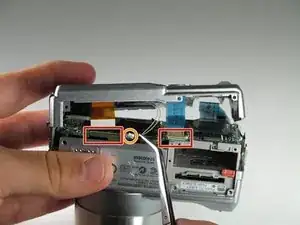

Осторожно вытащите два шлейфа из их разъемов.

Осторожно отключите белый кабель.

Снимите черную ленту с задней стороны экрана LCD.

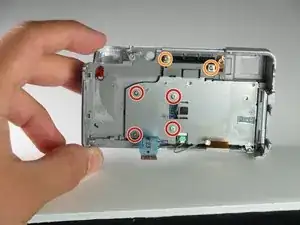

С помощью отвертки Phillips #00 удалите четыре винта 3 мм на кронштейне экрана LCD.

Удалите два винта 2 мм с верхней части кронштейна.

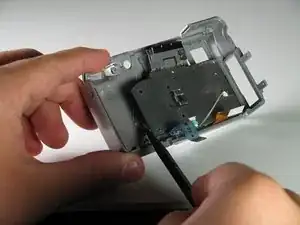

Используйте лопатку, чтобы вытащить экран LCD из задней панели камеры.

Когда кронштейн будет снят, кнопки верхней части могут выпасть на место. Если это произойдет, верните их в исходное положение.

Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
