Замена материнской платы Olympus D590

Камеры

Материнская плата Olympus D590 отвечает за логическую обработку системы камеры. Данная инструкция поможет пользователям, испытывающим частые сбои системы, проблемы с питанием, не связанные с батареей, или следы износа. Замена материнской платы также повысит производительность и улучшит безопасность данных.

Для выполнения данной замены не требуются специальные навыки.

Шаг 1

Удалите пять винтов основания с помощью отвертки Phillips #00.

Шаг 2

Нажмите и сдвиньте зажим крышки батареи влево. Используйте пинцет, чтобы снять крышку батареи.

Шаг 3

Удалите один винт из корпуса батареи с помощью отвертки Phillips #00.

Шаг 4

С помощью пинцета поднимите резиновую пластину, чтобы открыть порты.

Шаг 5

Удалите два винта из портов с помощью отвертки Phillips #00.

Шаг 6

Используйте лопатку, чтобы отделить лицевую панель от остальной части камеры.

Шаг 7

Будьте осторожны при снятии лицевой панели, чтобы не повредить соединительный шнур материнской платы.

Повреждение соединительного шнура приведет к неработоспособности выключателя питания.

Шаг 8

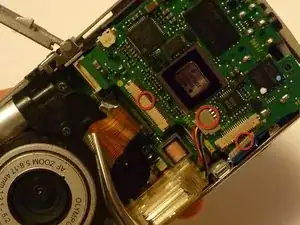

Удалите четыре винта, удерживающих материнскую плату в внутреннем корпусе, с помощью отвертки Phillips #1.

Шаг 9

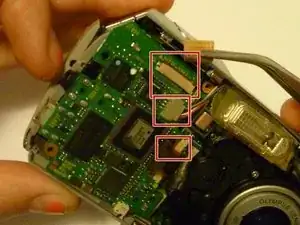

Будьте осторожны с проводами, подключенными к материнской плате.

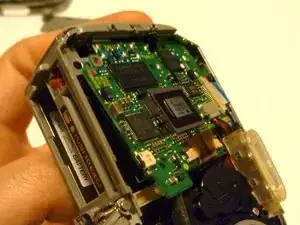

Удалите материнскую плату из внутреннего корпуса.

Не поднимайте материнскую плату полностью с подключенными проводами. Провода должны быть отключены перед продолжением. Следующий шаг покажет, как отключить провода.

Шаг 10

Перевод руководства с ifixit.com
