Замена крышки отсека для батареи Olympus Camedia D560
Если крышка батареи повреждена, ваша батарея может пострадать от тепла, холода, жидкости или других предметов, попадающих в отсек для батареи. Эта инструкция покажет, как снять крышку отсека для батареи, чтобы вы могли заменить ее.
Шаг 1

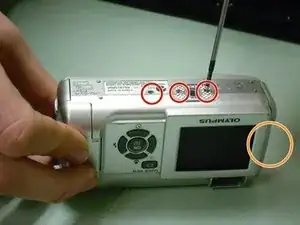

Удалите все пять винтов, расположенных на внешней оболочке камеры.
Три винта находятся снизу
Два на стороне, ближайшей к экрану LCD
Вы найдете три винта под крышкой USB-порта и один винт под крышкой памяти. Удалите также эти четыре винта.

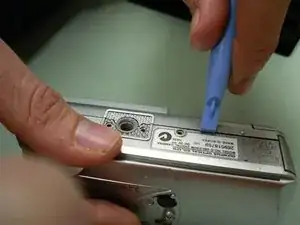

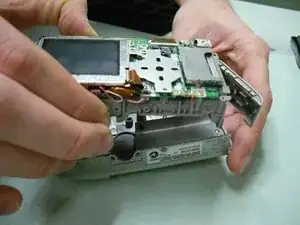

После того как все винты удалены, используйте синий инструментарий для открывания, чтобы осторожно поднять заднюю оболочку от остальных частей камеры.
Шаг 2

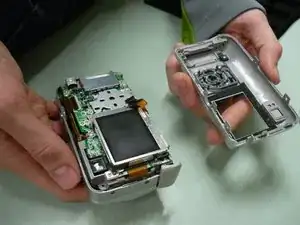

Полностью отделите заднюю крышку от остальных частей камеры. Уберите заднюю крышку в сторону.

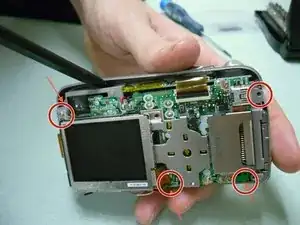

Удалите четыре винта с передней внешней крышки камеры.

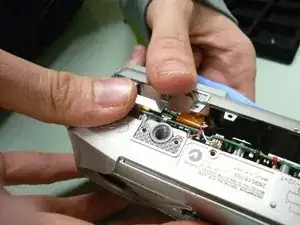

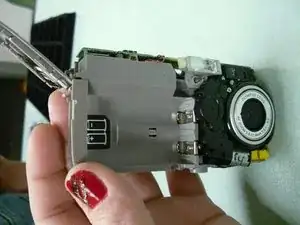

Используйте лопатку, чтобы отделить переднюю внешнюю крышку от камеры. Делайте это аккуратно, чтобы не повредить желтые и черные провода, соединяющие переднюю внешнюю крышку с камерой.
Шаг 3

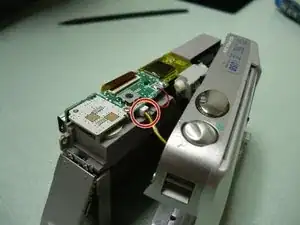

Чтобы удалить желтые и черные провода, осторожно отключите конец провода, соединенного с внутренней частью камеры.

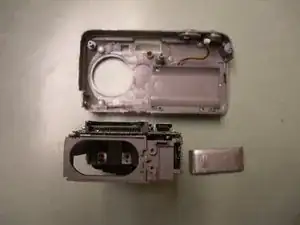

Передняя внешняя крышка теперь должна быть полностью отделена от остальных частей камеры.
Шаг 4
Осторожно уберите переднюю внешнюю крышку камеры.

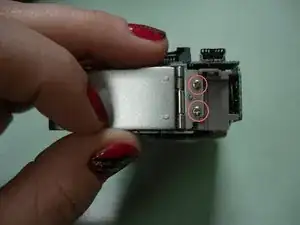

Найдите и удалите два винта, крепящих крышку отсека для батареи к остальным частям камеры.

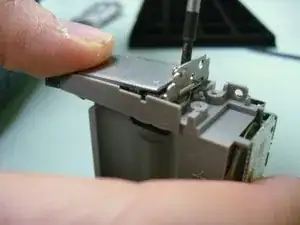

После удаления обоих винтов задняя петля крышки отсека для батареи поднимется.
Шаг 5
Ваша крышка отсека для батареи теперь должна быть полностью удалена и готова к ремонту или замене.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
