Замена экрана ЖК-дисплея Olympus Camedia D560

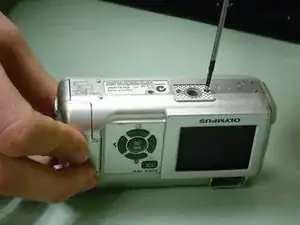

Открутите все винты, находящиеся на видных местах корпуса камеры.

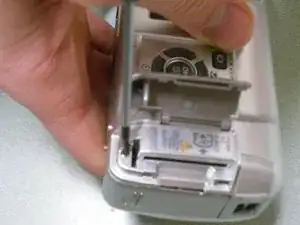

Расположение (количество винтов): нижняя часть камеры (3), левая сторона рядом с разъемом видеовыхода (2), под крышкой разъёма USB (3), слот карты памяти (1).

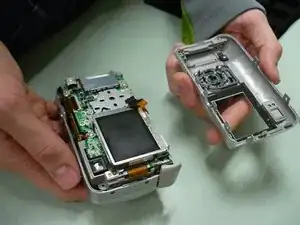

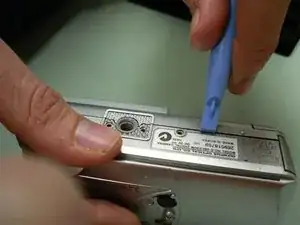

Используйте пластиковую инструмент для разъединения задней крышки и камеры.

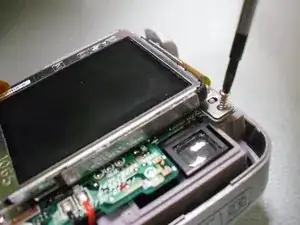

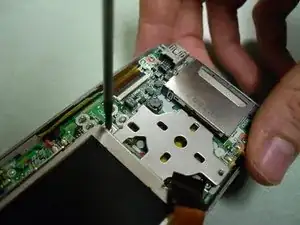

После того как задняя панель снята, найдите два винта: один расположен по диагонали от верхнего левого угла экрана ЖК-дисплея, другой — по диагонали от верхнего правого угла экрана ЖК-дисплея.

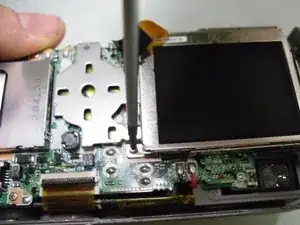

Открутите оба винта.

Переверните экран ЖК-дисплея.

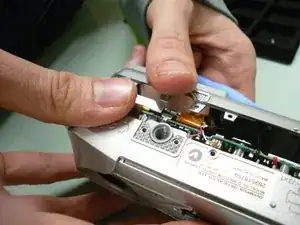

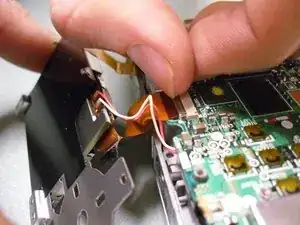

Отсоедините защёлку, удерживающую ленточный кабель, соединяющий экран ЖК-дисплея с материнской платой.

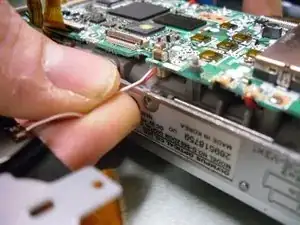

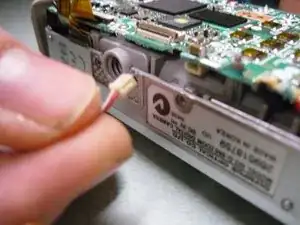

Отсоедините разъём, прикреплённый к красному и белому проводам, который соединяет экран ЖК-дисплея с материнской платой.

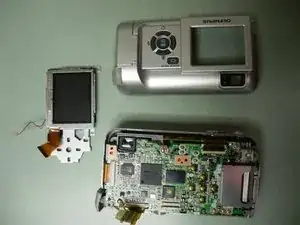

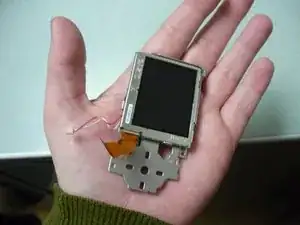

Теперь корпус экрана ЖК-дисплея должен быть отделён от камеры.
