Замена блока вспышки Olympus C-765

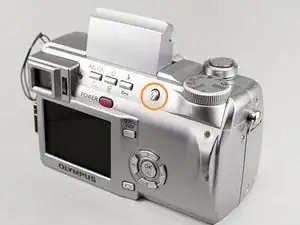

Используя крестовую отвёртку #00, выверните один винт длиной 4 мм, расположенный сразу справа от видоискателя на задней панели камеры.

Удалите два винта длиной 2 мм с левой боковой панели.

Удалите один винт длиной 3 мм с правой боковой панели.

Удалите пять винтов длиной 3 мм с нижней части камеры.

Аккуратно выведите две ленточные шины из разъёмов, покачивая их.

Подробнее о том, как отсоединять ленточные шины, смотрите здесь.

Захватите белый кабель пинцетом с металлическими наконечниками и вытяните его из фиксатора.

Полностью снимите заднюю панель.

Снимите чёрные пластиковые накладки.

Используя крестовую отвёртку #00, выверните два винта длиной 3 мм, удерживающих материнскую плату.

Удалите ленточную шину непосредственно под видоискателем.

Пинцетом отсоедините белый пластиковый фиксатор от разъёма.

Отсоедините ленточную шину от центра платы, рядом с центральным отверстием.

Отсоедините три ленточные шины в верхней правой части материнской платы, около переключателя. Одна находится на верхней стороне платы, две другие — на нижней.

Дополнительная информация об отсоединении ленточных шин доступна здесь.

Отвёрткой Phillips #00 выверните единственный винт заземления длиной 3 мм, закреплённый на правой стороне корпуса камеры.

Используя паяльник, отпаяйте соединения от материнской платы.

Дополнительную информацию о демонтаже пайки смотрите здесь.

При пайке избегайте контакта паяльника с другими компонентами, чтобы не повредить материнскую плату.

Удалите материнскую плату из камеры.

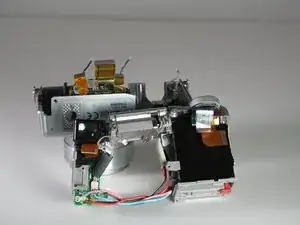

Чтобы получить доступ к блоку вспышки, необходимо снять несколько внутренних компонентов с корпуса камеры.

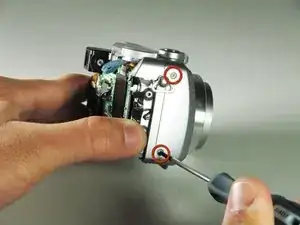

Крестовой отвёрткой #00 выверните два винта длиной 3 мм с правой стороны корпуса.

Поднимите вспышку, нажав кнопку спуска затвора или приподняв её пальцами, чтобы получить доступ к двум винтам корпуса, расположенным снизу.

Используя крестовую отвёртку #00, выверните два винта длиной 3 мм, поворачивая против часовой стрелки.

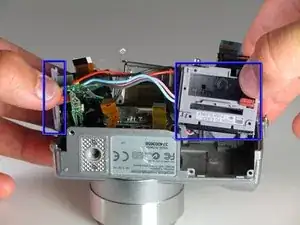

Аккуратно потяните корпус батарейного отсека и разъёмы A/V в сторону от корпуса камеры, чтобы снять соединённые компоненты.

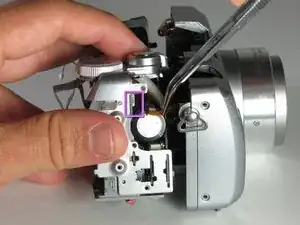

Используя антистатический пинцет с тупыми наконечниками, аккуратно извлеките маленькую ленточную шину с правой стороны корпуса.

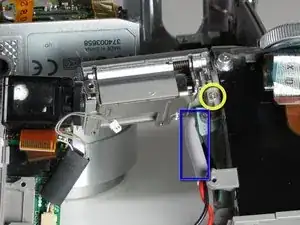

Крестовой отвёрткой #00 выверните винт длиной 3 мм, удерживающий блок вспышки, поворачивая против часовой стрелки.

Перережьте провода, идущие от блока вспышки. При установке нового блока вспышки соедините новые провода с существующими.

Теперь камера готова к установке нового блока вспышки.

Будьте осторожны при обращении с конденсатором вспышки; он может сохранять заряд, способный вызвать удар током или повреждение плат.
