Замена фиксатора крышки аккумулятора Olympus D590

Отвинтите пять винтов нижней панели крестовой отвёрткой Phillips #00.

Нажмите и сдвиньте фиксатор крышки аккумулятора влево. Используйте пинцет, чтобы отвести крышку аккумулятора.

Удалите один винт из корпуса аккумулятора крестовой отвёрткой Phillips #00.

С помощью пинцета поднимите резиновую накладку, чтобы открыть доступ к портам.

Удалите два винта возле портов крестовой отвёрткой Phillips #00.

Используйте лопатку, чтобы отжать переднюю панель от корпуса камеры.

Чтобы не отсоединить шлейф, проявляйте осторожность при оттягивании передней панели от корпуса камеры.

Повреждение шлейфа выведет из строя включатель питания.

Ориентируйте камеру, как показано, дном вверх.

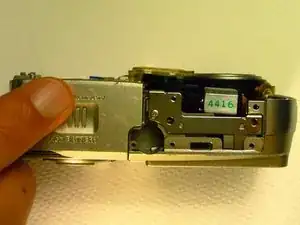

Откройте фиксатор, нажав пальцем и сдвинув влево.

Фиксатор должен отщелкнуть.

Держите фиксатор прижатым (не защёлкивая его).

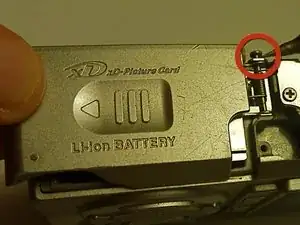

Используйте плоскую отвёртку, чтобы начать выпрессовывать штифт, удерживающий пружину фиксатора в камере.

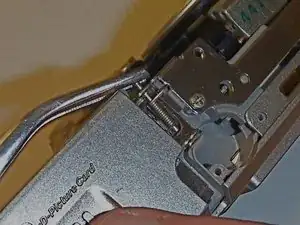

Продолжите извлечение штифта пинцетом.

Когда штифт станет свободным, вытяните его полностью пальцами.

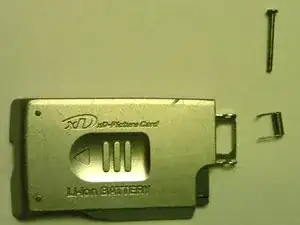

После вынутия штифта фиксатор, пружина и штифт больше не будут прикреплены к корпусу камеры.
