Замена динамика Olympus E-Pl1

Нажмите серую защёлку вниз, при необходимости используйте лопатку, и аккумулятор выйдет.

Неснятие аккумулятора перед разборкой может привести к вреду.

Всего необходимо удалить шесть винтов, используя отвертку Phillips #000.

Как показано на первой фотографии: с левой стороны камеры находится один винт Phillips 4,9 мм.

Как показано на второй фотографии: на дне камеры три винта Phillips 3,4 мм; они расположены на более тёмной части корпуса.

Как показано на третьей фотографии: с правой стороны находятся два винта Phillips 5,3 мм, один из них под крышкой USB.

Откройте корпус, оторвав заднюю панель.

Разъединяйте корпус осторожно, чтобы ленточный разъём не порвался.

Отключите два ленточных кабеля, как показано на первой фотографии.

Избегайте использования металлических инструментов для поддевания, как на фото, на внутренних электронных компонентах — это может вызвать короткое замыкание и повредить устройство. Используйте антистатический инструмент, например стандартную нейлоновую лопатку.

Чтобы отключить ленточный кабель, подденьте чёрную защёлку лопаткой, затем вытяните ленту. Это действует одинаково для всех ленточных кабелей.

Задняя панель теперь снята.

Как показано на первой фотографии: отогните чёрную полоску.

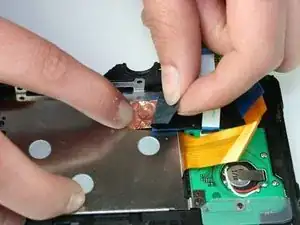

Как показано на второй фотографии: отогните медную полоску.

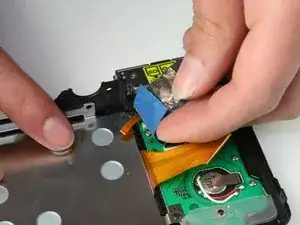

Как показано на третьей фотографии: отогните синюю ленту.

Необходимо удалить четыре винта, используя отвертку Phillips #000.

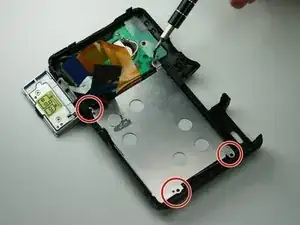

Снимите три винта 3,4 мм на серебристой панели.

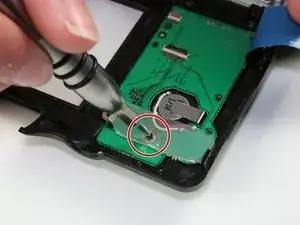

Теперь снимите винт 4,3 мм, расположенный на зелёной плате.

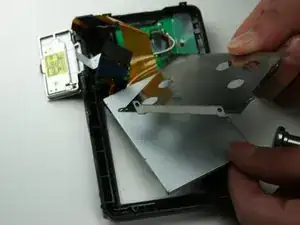

Поднимите и удалите металлическую накладку над ЖК-экраном.

Используйте лопатку, чтобы поднять коричневую защёлку.

Избегайте использования металлических инструментов для поддевания, как на фото, на внутренних электронных компонентах — это может вызвать короткое замыкание и повредить устройство. Используйте антистатический инструмент, например стандартную нейлоновую лопатку.

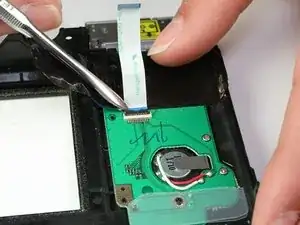

Пинцетом вытащите ленточный кабель из коричневой защёлки.

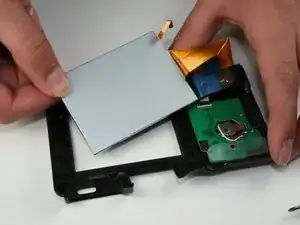

Выньте ЖК-экран.

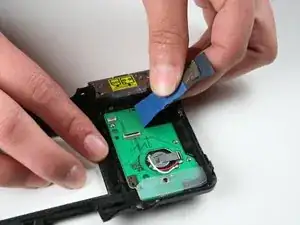

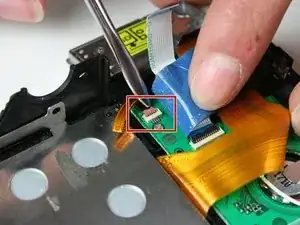

Используя лопатку, поднимите чёрную удерживающую защёлку.

Избегайте использования металлических инструментов для поддевания, как на фото, на внутренних электронных компонентах — это может вызвать короткое замыкание и повредить устройство. Используйте антистатический инструмент, например стандартную нейлоновую лопатку.

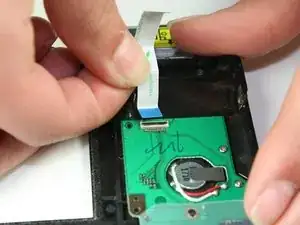

Аккуратно вытяните ленточный кабель.

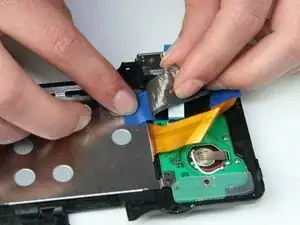

Возьмите медную заземляющую полоску и синюю и чёрную ленты пальцами.

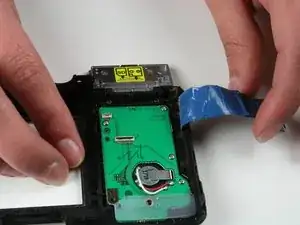

Оттяните все три одновременно.

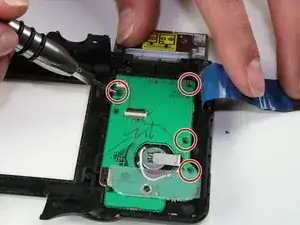

Отверткой Phillips #000 удалите четыре винта 3,7 мм, удерживающие плату.

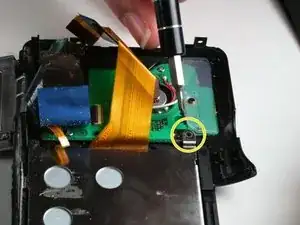

Отверткой Phillips #000 удалите винт 4,3 мм, как показано на второй фотографии, а также прозрачную пластиковую прокладку.

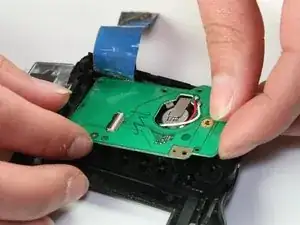

Осторожно поднимите плату, следя за проводами в центре.

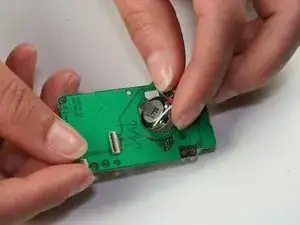

Пальцами поверните и переместите динамик на другую сторону платы.

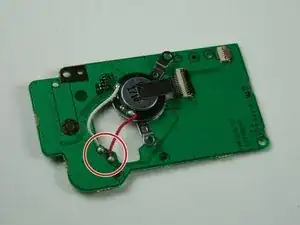

При помощи паяльника и оплетки для припоя распаяйте два провода, соединяющие динамик.

Новый динамик должен быть подключён с теми же ориентациями цветов проводов.

Припаяйте новый динамик. Убедитесь, что цвет провода совпадает с исходным расположением проводов.
