Замена материнской платы Olympus C-765
Используйте это руководство для замены неисправной материнской платы в Olympus C-765.
Материнская плата — это большая печатная плата, которая управляет всеми функциями камеры. Неисправная материнская плата может быть причиной полной неработоспособности камеры. При неисправной плате камера может выдавать различные ошибки, работать медленно или вовсе не запускаться. Если плата неисправна, её необходимо заменить, чтобы восстановить работоспособность камеры.
Обязательно ознакомьтесь с руководством по устранению неполадок перед попыткой замены материнской платы. Медленная работа камеры может быть решена простым сбросом системы. Замена требуется только в случае, если сброс не помог.
Это руководство покажет, как выполнить процесс замены. Процесс включает несколько шагов, в том числе сложные операции, такие как пайка.
Шаг 1

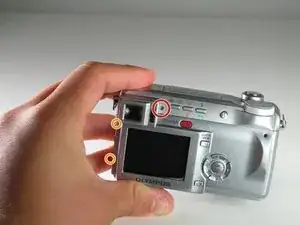

Используйте крестовую отвертку #00, чтобы удалить один 4 мм винт, расположенный непосредственно справа от видоискателя на задней панели камеры.
Удалите два 2 мм винта с левой боковой панели.

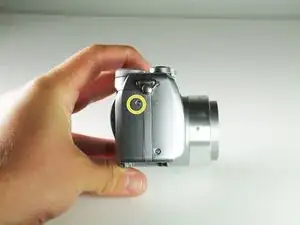

Удалите один 3 мм винт с правой боковой панели.

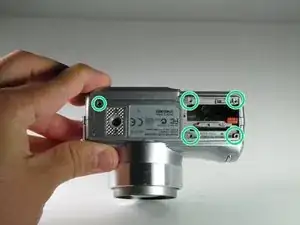

Удалите пять 3 мм винтов с нижней части камеры.
Шаг 2

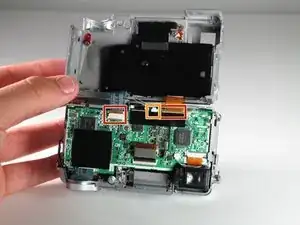

Осторожно расшатайте два ленточных кабеля и выньте их из разъёмов.
Подробнее о подключении и отключении ленточных кабелей см. здесь.
Захватите и вытащите белый кабель из его зажима с помощью метаλλических пинцетов.
Полностью снимите заднюю панель.
Шаг 3
Снимите чёрные пластиковые накладки.

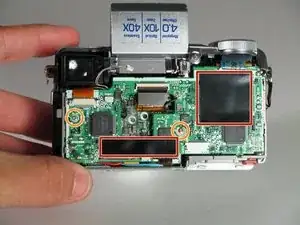

Используйте крестовую отвертку #00, чтобы удалить два 3 мм винта, удерживающие материнскую плату на месте.
Шаг 4

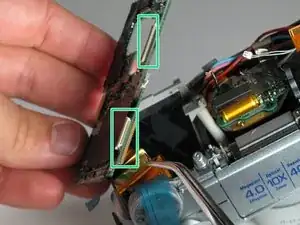

Отсоедините ленточный кабель, расположенный прямо под видоискателем.
Отделите белый пластиковый зажим от его разъёма с помощью пинцета.
Отсоедините ленточный кабель от центра платы, рядом с центральным отверстием.

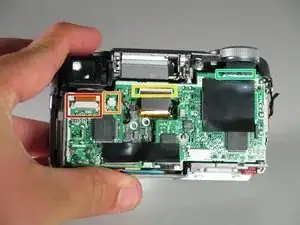

Отсоедините три ленточных кабеля в правом верхнем углу материнской платы, рядом с диском выбора. Один расположен на верхней стороне платы, два других — на нижней стороне.
Для дополнительной информации об отключении ленточных кабелей см. здесь.
Шаг 5

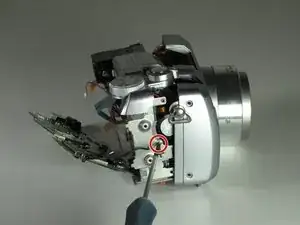

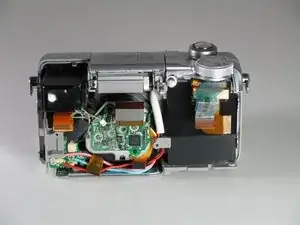

Удалите один 3 мм заземляющий винт, прикреплённый к правой стороне корпуса камеры, используя крестовую отвертку #00.
Шаг 6
Используйте паяльник, чтобы распаять соединения с материнской платы.
Подробнее о распайке см. здесь.
При пайке избегайте касания паяльником других компонентов, чтобы не повредить материнскую плату.
Шаг 7
Извлеките материнскую плату из корпуса камеры.
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
