Замена динамика и микрофона Olympus D590

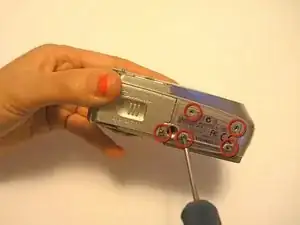

Удалите пять винтов базовой панели крестовой отверткой Phillips #00.

Нажмите и сдвиньте фиксатор крышки отсека батареи влево. С помощью пинцета приподнимите крышку батарейного отсека.

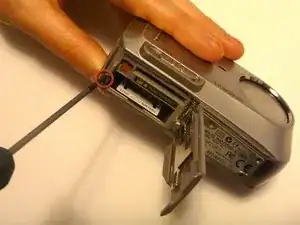

Удалите один винт корпуса батареи крестовой отверткой Phillips #00.

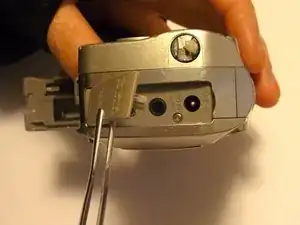

С помощью пинцета приподнимите резиновую накладку, чтобы открыть порты.

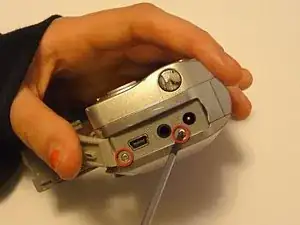

Удалите два винта возле портов крестовой отверткой Phillips #00.

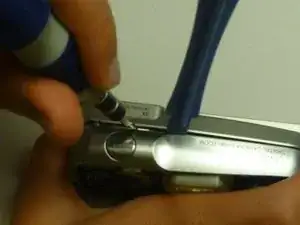

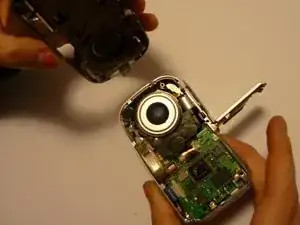

Используя лопатку, отведите переднюю панель от остальной части корпуса камеры.

Во избежание отключения соединительного кабеля от материнской платы проявляйте осторожность при отводе передней панели от корпуса камеры.

Повреждение соединительного кабеля приведёт к неисправности выключателя питания.

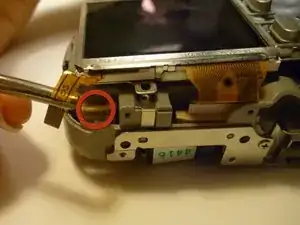

Крестовой отверткой Phillips #00 удалите три винта, закрепляющие край задней панели камеры.

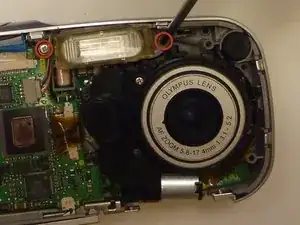

Крестовой отверткой Phillips #00 удалите два винта вспышки, закреплённые по обеим сторонам корпуса лампы.

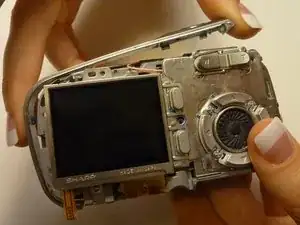

С помощью инструмента для вскрытия iFixit отожмите заднюю панель от внутреннего корпуса камеры.

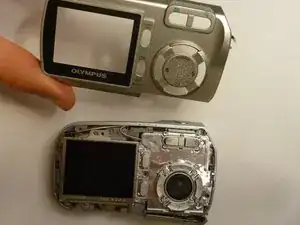

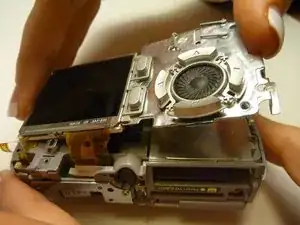

Оттяните заднюю панель от внутреннего корпуса камеры.

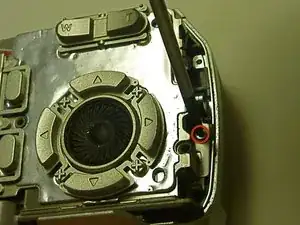

Удалите один винт справа от экрана LCD во внутреннем корпусе камеры крестовой отверткой Phillips #00.

Чтобы убедиться, что все винты сняты с внешней боковой панели, постепенно сдвиньте и приподнимите её не более чем на 3 см от корпуса внутреннего компонента камеры.

Осмотрите переднюю часть внутреннего корпуса камеры.

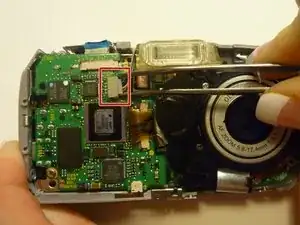

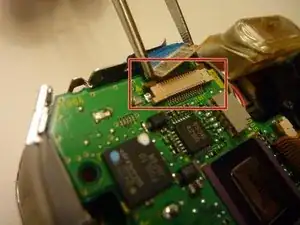

С помощью пинцета отсоедините серый разъём и синюю изоленту проводки.

Осторожно покачивайте и тяните синюю изоленту и серый разъём при отсоединении.

Осмотрите верхнюю часть внутреннего корпуса камеры.

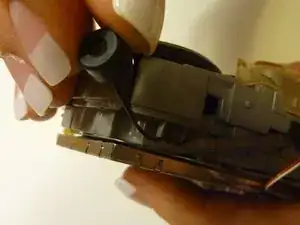

С помощью пинцета аккуратно приподнимите чёрную ленту, чтобы открыть все соединительные провода.

Осмотрите нижнюю часть внутреннего корпуса камеры.

Внимание: сохраняйте жёлтый провод в ленте прикреплённым к экрану LCD.

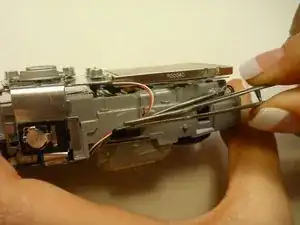

С помощью пинцета аккуратно покачивайте, тяните и отделите ленту от поверхности внутреннего корпуса камеры.

Осмотрите переднюю часть внутреннего корпуса камеры.

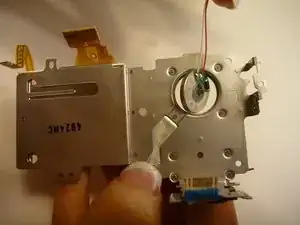

С помощью пинцета аккуратно приподнимите динамик, осторожно отводя провод от боковой части внутреннего корпуса к передней части корпуса.

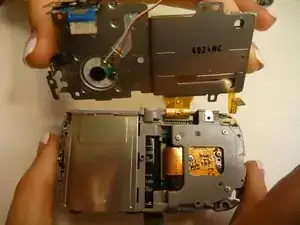

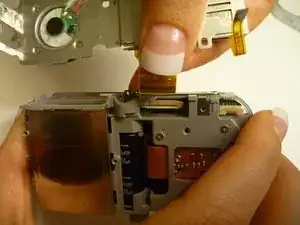

Аккуратно отведите экран LCD от внутреннего корпуса камеры, удерживая толстую жёлтую ленту проводки, прикреплённую к корпусу.

Большим и указательным пальцами аккуратно вытяните толстую жёлтую ленту проводки из внутреннего корпуса камеры.

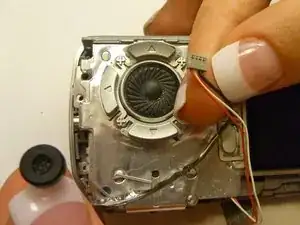

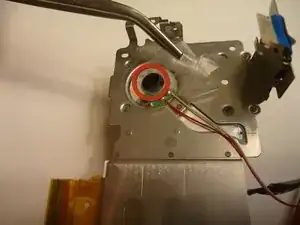

С помощью пинцета аккуратно приподнимите и удалите прозрачную ленту, закрывающую динамик.

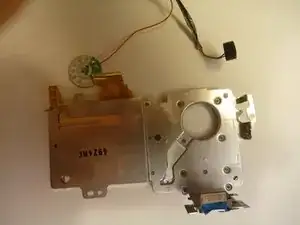

Аккуратно приподнимите динамик из посадочного места на экране LCD.
