Замена светодиода индикации состояния Olympus C-765
Светодиод показывает состояние камеры и мигает при активности. Несмотря на простоту компонента, процесс ремонта достаточно сложен. Замена требует пайки и глубокого вмешательства во внутренние компоненты камеры.
Шаг 1
Используйте отвёртку крестовую №00, чтобы открутить один винт длиной 4 мм, расположенный справа от окуляра на задней панели камеры.
Открутите два винта длиной 2 мм с левой боковой панели.
Открутите один винт длиной 3 мм с правой боковой панели.
Открутите пять винтов длиной 3 мм с нижней части камеры.
Шаг 2
Аккуратно извлеките два ленточных кабеля из разъёмов.
Более подробную информацию о разъединении ленточных кабелей смотрите здесь.
Захватите белый кабель пинцетом и вытяните его из держателя.
Полностью снимите заднюю панель.
Шаг 3
Снимите чёрные пластиковые накладки.
Используйте отвёртку крестовую №00, чтобы открутить два винта длиной 3 мм, удерживающих материнскую плату.
Шаг 4
Отсоедините ленточный кабель, расположенный непосредственно под окуляром.
Пинцетом отсоедините белый пластиковый держатель от разъёма.
Отключите ленточный кабель от центральной части платы, возле центрального отверстия.
Отключите три ленточных кабеля от верхнего правого угла материнской платы, около переключателя выбора режимов. Один расположен на верхней стороне платы, два других — на нижней.
Дополнительная информация о разъединении ленточных кабелей — здесь.
Шаг 5
Открутите один крепёжный винт заземления длиной 3 мм, расположенный на правой стороне корпуса камеры, используя отвёртку крестовую №00.
Шаг 6
Используйте паяльник, чтобы выпаять соединения с материнской платы.
Более подробную информацию о процессе выпаивания смотрите здесь.
При пайке избегайте касания других компонентов паяльником, чтобы не повредить материнскую плату.
Шаг 7
Извлеките материнскую плату из камеры.
Шаг 8

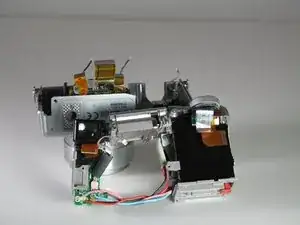

Снимите большинство компонентов камеры с передней части корпуса.

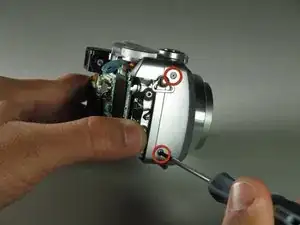

Открутите два винта длиной 3 мм с правой стороны корпуса отвёрткой крестовой №00.

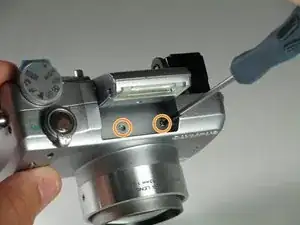

Поднимите вспышку вверх, чтобы получить доступ к двум винтам корпуса, расположенным под ней.
Открутите два винта длиной 3 мм, расположенных под вспышкой, с помощью отвёртки крестовой №00.
Шаг 9

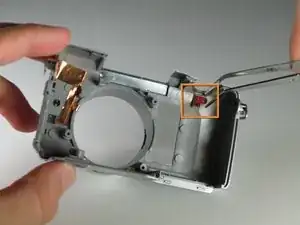

Осторожно потяните за корпус батарейного отсека и разъёмы A/V, чтобы снять подсоединённые компоненты.

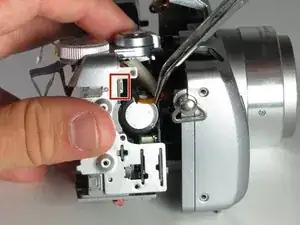

Отсоедините маленький ленточный кабель с правой стороны корпуса.
Шаг 10
Снимите плату светодиода.

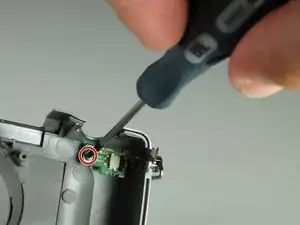

Открутите один винт длиной 3 мм отвёрткой крестовой №00.
Используйте пинцет, чтобы снять плату светодиода индикации состояния.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
