Замена объектива сенсора Olympus E-Pl1

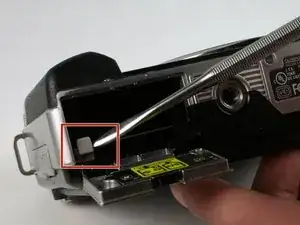

Нажмите на серую вкладку вниз, при необходимости используя лопатку, и батарея выйдет.

Если не удалить батарею перед разборкой, это может привести к повреждениям.

Всего необходимо удалить шесть винтов, используя отвертку Philips #000.

Согласно первой картинке: с левой стороны камеры расположен один винт Philips размером 4.9 мм.

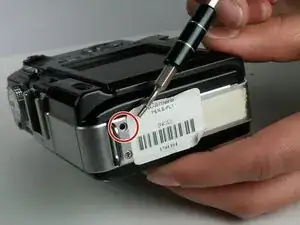

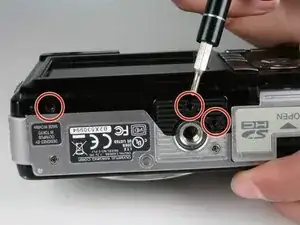

Согласно второй картинке: на дне камеры находятся три винта Philips размером 3.4 мм; они расположены на более темной части корпуса.

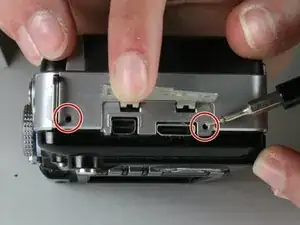

Согласно третьей картинке: с правой стороны расположены два винта Philips размером 5.3 мм, один из которых находится под крышкой USB.

Откройте корпус, отодвинув заднюю панель.

Осторожно разъедините корпус, чтобы не порвать шлейф.

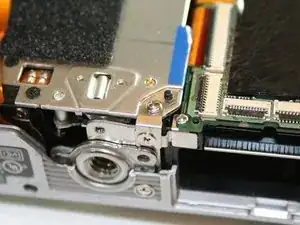

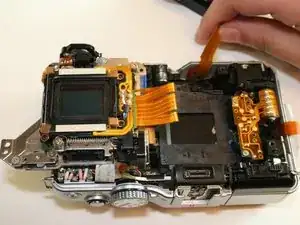

Отключите два шлейфа, как показано на первой картинке.

Избегайте использования металлических инструментов для вскрытия, как показано на фото, на внутренних электронных компонентах, так как это может вызвать короткое замыкание и повредить устройство. Используйте антистатический инструмент, такой как стандартная нейлоновая лопатка.

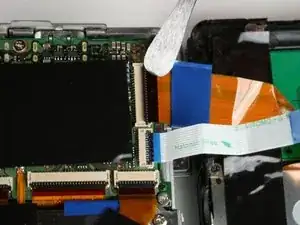

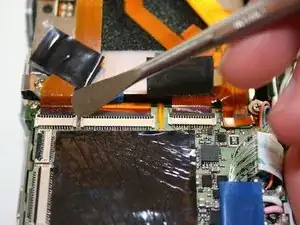

Чтобы отключить шлейф, используйте лопатку, чтобы поднять черную вкладку, а затем вытяните шлейф. Это работает одинаково для всех шлейфов.

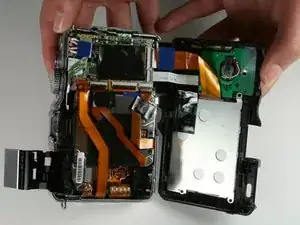

Задняя панель теперь удалена.

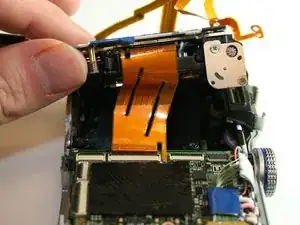

Используя лопатку, удалите шлейфы, надавливая на черную вкладку назад и осторожно вытаскивая кабель.

Избегайте использования металлических инструментов для вскрытия, как показано на фото, на внутренних электронных компонентах, так как это может вызвать короткое замыкание и повредить устройство. Используйте антистатический инструмент, такой как стандартная нейлоновая лопатка.

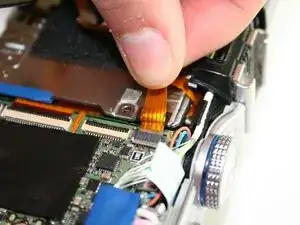

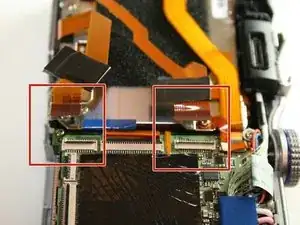

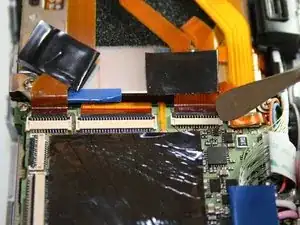

Выполните этот процесс для двух шлейфов, показанных на третьем фото.

Используя отвертку Philips #000, удалите винт размером 4.3 мм, показанный на фото с отверткой, и винт размером 6.0 мм, удерживающий шлейф.

Эти винты имеют шайбы, не потеряйте их.

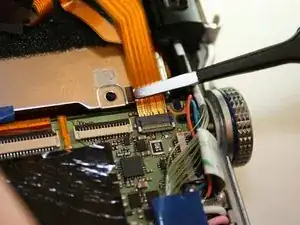

С помощью пинцета осторожно поднимите шлейф с липкой подложки.

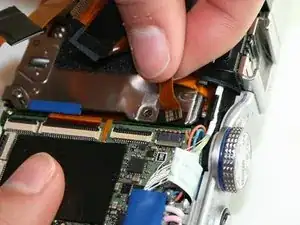

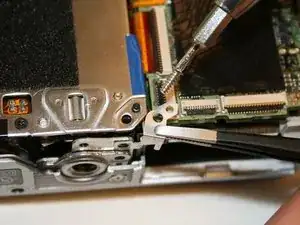

В отличие от предыдущих разъемов, этот кабель имеет светло-серую защелку, удерживающую его на противоположной стороне разъема по сравнению с местом, где вставлен шлейф. Поднимите ее и затем аккуратно вытяните верхний шлейф.

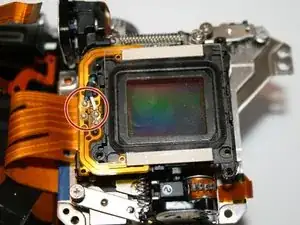

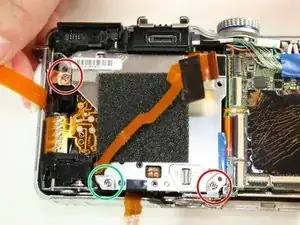

Используя отвертку Philips #000, удалите винт размером 6.0 мм в нижнем левом углу. Винт можно найти на картинке, обозначенный зеленым кругом.

В верхнем левом углу используйте отвертку Philips #000, чтобы удалить винт размером 6.0 мм.

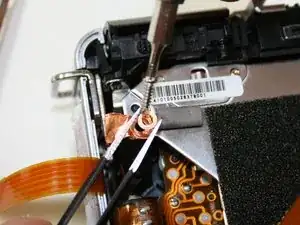

Сохраните медную шайбу, удерживаемую этим винтом.

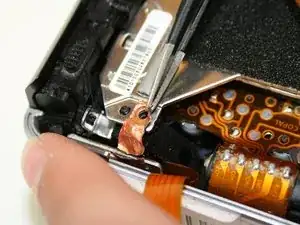

С помощью пинцета аккуратно приподнимите медную заземляющую полоску.

Не рвите полоску при снятии, она должна оставаться прикрепленной к основной части камеры.

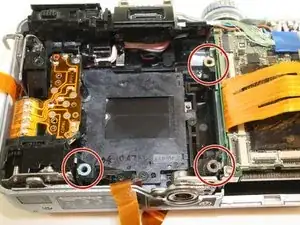

Удалите кронштейн в нижнем правом углу. Для этого необходимо удалить два разных винта.

Используя отвертку Philips #000, удалите винт размером 2.4 мм внизу.

Используя отвертку Philips #000, удалите винт размером 6.0 мм сверху и снимите кронштейн.

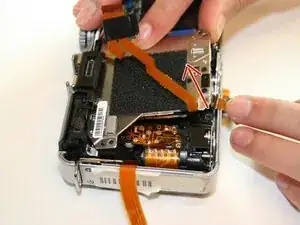

Теперь вы можете поднять сборку сенсора. Следующие шаги объяснят, как это сделать.

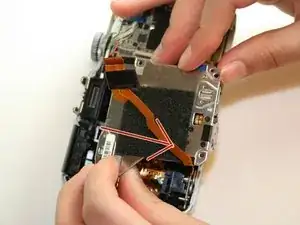

В первую очередь, немного поднимите нижнюю половину в направлении стрелки.

Во-вторых, поднимите верхнюю левую сторону. Она может немного заедать, и вам придется аккуратно пошатнуть ее.

Наконец, потяните всю сборку вниз и от корпуса.

Под сборкой находится шлейф. Будьте осторожны при поднятии сборки. Не вытаскивайте слишком сильно, иначе вы можете повредить шлейф.

Это сборка сенсора с фотографией, показывающей подключенный шлейф.

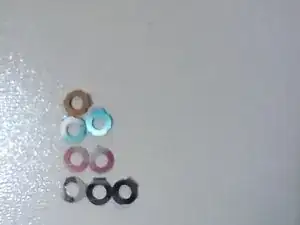

Существует три шайбы, удерживаемые винтами размером 6.0 мм, как показано на второй картинке. Обязательно замените их при сборке.

Сборка сенсора была удалена.

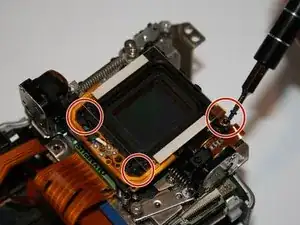

Удалите 3 винта вокруг объектива сенсора с помощью отвертки Philips #000.

Используя паяльник и припой, отпаивайте два провода, соединяющих объектив.

Обратите внимание на цвета проводов, так как новый объектив должен быть подключен так же.

Припаяйте новый объектив. Обязательно сопоставьте цвет провода с оригинальным размещением проводов.

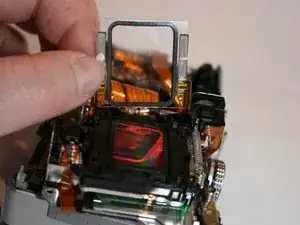

Удалите объектив сенсора, потянув назад, как показано.
