Замена объектива Olympus C-765

Используйте крестовую отвертку Phillips #00, чтобы выкрутить один 4 мм винт, расположенный непосредственно справа от видоискателя на задней панели камеры.

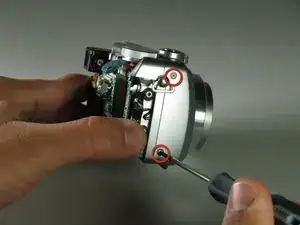

Выкрутите два 2 мм винта с левой боковой панели.

Выкрутите один 3 мм винт с правой боковой панели.

Выкрутите пять 3 мм винтов с нижней части корпуса камеры.

Осторожно выведите два ленточных кабеля из их разъемов, покачивая их.

Подробнее о отсоединении ленточных кабелей смотрите здесь.

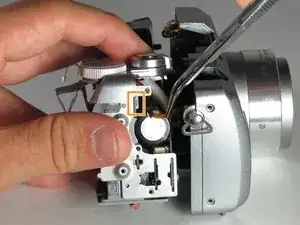

Захватите и вытяните белый кабель из его защелки с помощью пинцета из металла.

Полностью снимите заднюю панель.

Снимите черные пластиковые пленки.

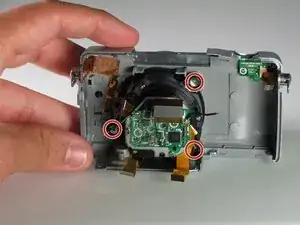

Используйте крестовую отвертку Phillips #00, чтобы выкрутить два 3 мм винта, удерживающие материнскую плату.

Отсоедините ленточный кабель непосредственно под видоискателем.

Отсоедините белую пластиковую защелку от ее гнезда при помощи пинцета.

Отсоедините ленточный кабель от центра платы, рядом с центральным отверстием.

Отсоедините три ленточных кабеля с верхнего правого участка материнской платы, возле селекторного колеса. Один находится сверху платы, а другие два — на её нижней стороне.

Для дополнительной информации об отсоединении ленточных кабелей смотрите здесь.

Выкрутите один 3 мм заземляющий винт, прикрепленный к правой стороне корпуса камеры, с помощью крестовой отвертки Phillips #00.

Используйте паяльник, чтобы выпаять соединения с материнской платы.

Дополнительную информацию по выпаиванию смотрите здесь.

При пайке избегайте касания других компонентов паяльником, чтобы не повредить материнскую плату.

Снимите материнскую плату с камеры.

Выкрутите два 3 мм винта с правой стороны корпуса.

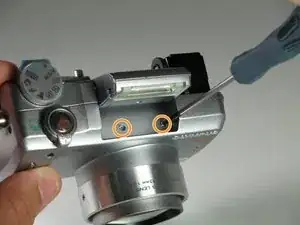

Поднимите вспышку, чтобы получить доступ к двум винтам корпуса под ней.

Отвинтите два 3 мм винта.

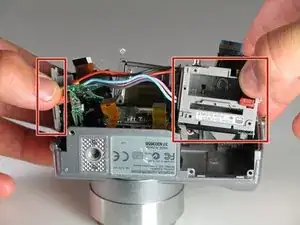

Осторожно потяните корпус батареи и разъемы A/V, чтобы снять подключенные компоненты.

Снимите небольшой ленточный кабель с правой стороны корпуса.

Отверните три плоские винта 4 мм.

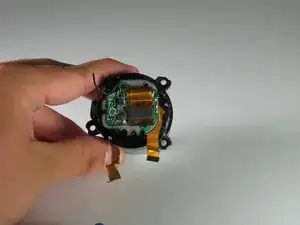

Осторожно отведите объектив от корпуса камеры.

Очистите или замените объектив.
