Замена матрицы изображения в Olympus C-765
Если необходимо снять или заменить матрицу в вашей камере Olympus C-765, это руководство может помочь.
Вместо плёнки цифровые камеры используют матрицы изображения для захвата снимков. Матрица работает, преобразуя свет, попавший в камеру, в цифровое изображение. Если матрица повреждена или перестала функционировать, её может потребоваться заменить.
Матрица расположена глубоко внутри камеры и требует нескольких специализированных шагов для извлечения.
Шаг 4 этого руководства требует отсоединения ленточных кабелей.
Шаги 6 и 7 этого руководства требуют снятия материнской платы с камеры. Снятие материнской платы подразумевает паяльные работы по выпаиванию компонентов с материнской платы камеры.
Перед началом убедитесь, что камера выключена и отключён любой внешний источник питания.
Шаг 1
Используйте крестовую отвертку Phillips #00, чтобы вынуть один 4 мм винт, расположенный непосредственно справа от видоискателя на задней части корпуса.
Выньте два 2 мм винта с левой боковой панели.
Выньте один 3 мм винт с правой боковой панели.
Выньте пять 3 мм винтов с нижней части камеры.
Шаг 2
Осторожно отщелкните два ленточных кабеля из их разъёмов, покачивая их.
Подробнее об отсоединении ленточных кабелей см. здесь.
Захватите и вытяните белый кабель из зажима пинцетом из металла.
Полностью снимите заднюю панель.
Шаг 3
Отклейте чёрные пластиковые листы.
Используя отвертку Phillips #00, выньте два 3 мм винта, удерживающие материнскую плату.
Шаг 4
Снимите ленточный кабель, расположенный непосредственно под видоискателем.
Отсоедините белый пластиковый зажим от его разъёма с помощью пинцета.
Отсоедините ленточный кабель от центра платы, около центрального отверстия.
Отсоедините три ленточных кабеля с верхнего правого угла материнской платы, возле диска селектора. Один расположен сверху платы, двое — снизу.
Для дополнительной информации об отсоединении ленточных кабелей см. здесь.
Шаг 5
Снимите один 3 мм винт заземления, прикреплённый к правой стороне корпуса камеры, используя отвертку Phillips #00.
Шаг 6
Используйте паяльник для выпаивания соединений с материнской платы.
Подробнее о выпаивании см. здесь.
При пайке избегайте касания других компонентов паяльником, чтобы не повредить материнскую плату.
Шаг 7
Снимите материнскую плату с камеры.
Шаг 8
Открутите два 3 мм винта с правой стороны корпуса.
Поднимите вспышку, чтобы получить доступ к двум винтам корпуса под ней.
Отверните два 3 мм винта.
Шаг 9
Осторожно потяните за держатель батареи и разъёмы A/V, чтобы снять подключённые компоненты.
Снимите маленький ленточный кабель с правой стороны корпуса.
Шаг 10
Отверните три винта с плоской шляпкой 4 мм.
Осторожно оттяните объектив от корпуса камеры.
Очистите или замените объектив.
Шаг 11

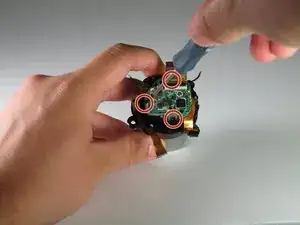

Снимите три 3 мм винта, удерживающие матрицу на месте.
Избегайте прикосновений к поверхности матрицы.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
