Замена объектива Olympus D590

Удалите пять винтов крышки основания крестовой отверткой #00.

Нажмите и сдвиньте фиксатор крышки батарейного отсека влево. С помощью пинцета приподнимите крышку батарейного отсека.

Удалите один винт из отсека батареи крестовой отверткой #00.

С помощью пинцета приподнимите резиновую накладку, чтобы открыть порты.

Удалите два винта у портов крестовой отверткой #00.

Используйте лопатку, чтобы отпрепать переднюю панель от остальной части корпуса камеры.

Чтобы не отсоединить шлейф, соединяющий плату, будьте осторожны при оттягивании передней панели от корпуса камеры.

Повреждение шлейфа приведёт к нарушению работы выключателя питания.

Крестовой отверткой #00 удалите три винта, закрепляющие край задней панели камеры.

Крестовой отверткой #00 удалите два винта вспышки, фиксирующие обе стороны корпуса лампы.

Используя инструмент для вскрытия iFixit, отожмите заднюю панель от внутреннего корпуса камеры.

Оттяните заднюю панель от внутреннего корпуса камеры.

Удалите один винт с правой стороны экрана LCD крестовой отверткой #00 из внутреннего корпуса камеры.

Чтобы убедиться, что все винты удалены с внешней боковой панели, постепенно сдвиньте и приподнимите её не более чем на 3 см от корпуса внутреннего компонента камеры.

Осмотрите переднюю часть внутреннего корпуса камеры.

С помощью пинцета отсоедините серый коннектор и синюю ленту проводки.

Будьте осторожны: аккуратно покачивайте и тяните синюю ленту проводки и серый коннектор при отсоединении.

Осмотрите верхнюю часть внутреннего корпуса камеры.

С помощью пинцета аккуратно приподнимите чёрную ленту, открывая все соединительные провода.

Осмотрите нижнюю часть внутреннего корпуса камеры.

Внимание: держите жёлтый зафиксированный провод подключённым к экрану LCD.

С помощью пинцета аккуратно покачивайте, тяните и отсоединяйте ленту от поверхности внутреннего корпуса камеры.

Осмотрите переднюю часть внутреннего корпуса камеры.

С помощью пинцета аккуратно приподнимите динамик, осторожно отводя провод от стороны внутреннего корпуса к передней части корпуса.

Аккуратно приподнимите экран LCD от внутреннего корпуса камеры, удерживая толстую жёлтую ленту проводки, прикреплённую к корпусу.

Указательным пальцем и большим пальцем аккуратно вытяните толстую жёлтую ленту проводки из внутреннего корпуса камеры.

Переверните камеру так, чтобы вы смотрели на заднюю часть.

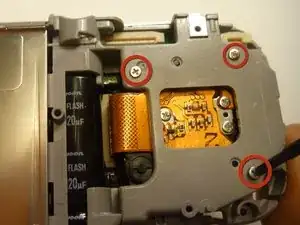

Сзади камеры удалите 3 винта за объективом.

Переверните камеру так, чтобы передняя часть с объективом была вверх.

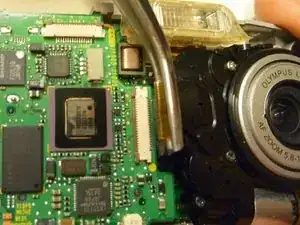

Отсоедините объектив от логической платы.

Переверните камеру так, чтобы задняя часть была обращена к вам, а объектив — в противоположную сторону.

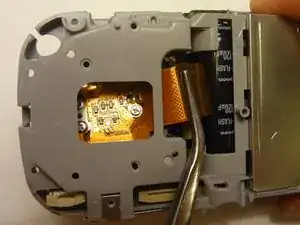

Отсоедините провод, который соединяет логическую плату с узлом объектива.

Аккуратно потяните за провод назад, чтобы безопасно отсоединить его.

Переверните камеру обратно так, чтобы передняя часть была обращена к вам.

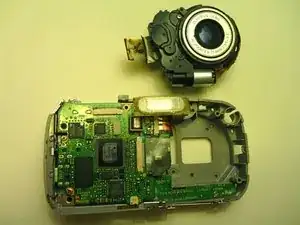

Аккуратно извлеките узел объектива из камеры.
