Замена разъёма батареи Sony Handycam CX260V

Удалите винт 3 мм и два винта 5 мм в области крепления батареи с помощью крестовой отвёртки #00.

Удалите верхний и нижний винты 5 мм из соединения, соединяющего ЖК‑экран с камерой.

Удалите средний винт 3 мм.

Удалите два винта 5 мм над кнопкой питания и логотипом Dolby.

Используйте пластиковый инструмент для вскрытия или другой кусок тонкого пластика с угловым концом, чтобы снять крышку кнопки.

Удалите пять винтов 5 мм, расположенных на нижней панели.

Снимите панель, чтобы получить доступ к внутренней плате.

Удалите два винта 5 мм рядом с объективом с противоположной стороны от места крепления ЖК‑экрана.

Снимите прилежащий кожаный ремешок.

Снимите панель со стороны, где был кожаный ремешок.

Поверните камеру на другую сторону и удалите винт 5 мм слева от кнопки записи.

Найдите крышку шарнира ЖК‑экрана справа от объектива и снимите её монтажной лопаткой или другим широким плоским инструментом.

Ориентируйте камеру на сторону, противоположную кнопкам записи, где был кожаный ремешок. Найдите оранжевую материнскую плату и удалите три рядом расположенных чёрных винта 5 мм и серебристый винт 4 мм.

Серебристый винт находится на передней правой стороне камеры и крепит главную панель.

Найдите винт 5 мм, расположенный рядом и с шарниром крепления ЖК‑экрана, и с объективом камеры, затем удалите его.

Используя пинцет, аккуратно отсоедините чёрный и белый провод, подключённые к нижней части материнской платы рядом с панелью объектива.

К панели объектива подключены один белый провод, один чёрный провод и один плоский жёлтый провод.

Снимите панель объектива.

Найдите три винта 5 мм, удерживающие объектив, и удалите их.

Один винт находится снизу и два — в верхней части области объектива.

Аккуратно снимите объектив вручную или монтажной лопаткой.

Не потеряйте три пружины, расположенные под объективом.

Удалите винт 5 мм на задней части камеры рядом с элементами управления зумом и съёмкой.

Отключите или аккуратно отведите в сторону два плоских синих провода, удерживающих кнопки, подключённые к камере.

Это частично снимет блок управления зумом и съёмкой.

Удалите серебристый винт 5 мм, прикрученный к штативному креплению, чтобы открыть узел крепления штатива.

Отключите провод, подключённый к оранжевой материнской плате.

Удалите серебристый винт 5 мм под этим проводом.

Найдите защёлку, к которой подключён другой конец провода, связывающего основную внутреннюю систему с корпусом.

Освободите защёлку пинцетом и отключите провода, проходящие через рамку боковой панели, что позволит разобрать остальную часть камеры.

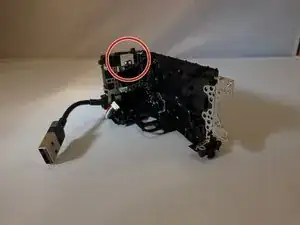

Отключите разъём батареи, подключённый к корпусу/материнской плате. Удалите разъём батареи.
