Разборка объектива Mamiya 645 150mm f4

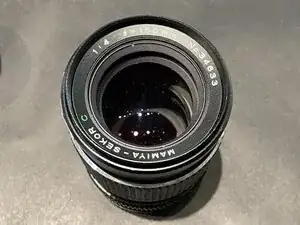

Начните со снятия переднего фасадного кольца объектива с помощью резинового инструмента для трения.

Если у вас нет такого инструмента, найдите твёрдый предмет примерно нужного диаметра. Положите кусок силикона или резины между ним и объективом — это временное решение.

Фасадное кольцо выполнено из пластика и при слишком большом усилии может «проскочить» по мелкой резьбе.

Если это происходит, отверните фасадное кольцо как можно дальше, затем аккуратно вставьте лопаточку в зазор, подложив бумагу или подобный материал поверх элемента объектива для защиты. Затем можно поддеть кольцо, чтобы оно слегка деформировалось и вышло из резьбы.

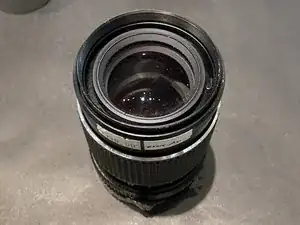

Снова используя резиновый инструмент для объективов, снимите переднюю оптическую группу.

Для проворачивания группы может потребоваться значительное усилие. Соблазн использовать ключ для оправы здесь велик, но этого не рекомендуется — можно привести к разделению оптической группы в неправильном месте.

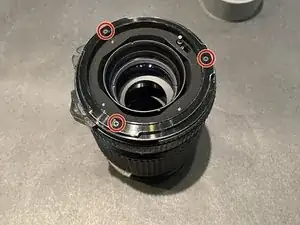

Переверните объектив и выкрутите три отмеченных винта, чтобы снять байонетное крепление.

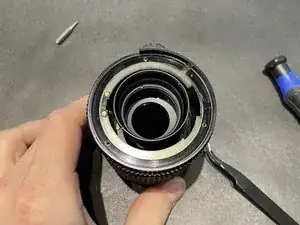

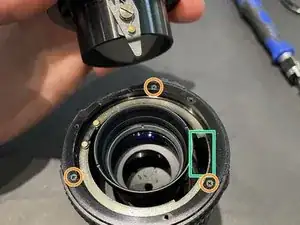

Теперь можно снять корпус привода диафрагмы. Рычаг должен выходить через зазор, показанный металлическим кольцом, отмеченным зелёным.

Три винта, отмеченные оранжевым, теперь можно выкрутить. БЕРЕГИТЕСЬ ПРИ ОБРАБОТКЕ КОЛЬЦА ДИАФРАГМЫ ДАЛЕЕ!

Кольцо диафрагмы теперь ослаблено, а маленький шарикоподшипник, обеспечивающий фиксацию, находится на пружине и МОЖЕТ выскочить, если не принять меры предосторожности.

БУДЬТЕ ОСТОРОЖНЫ С КОЛЬЦОМ ДИАФРАГМЫ НА ЭТИХ ШАГАХ!

Можно снять тонкое чёрное кольцо, а также тонкое серебристое кольцо.

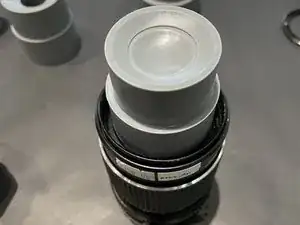

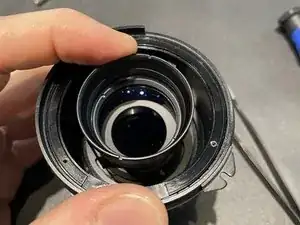

Задняя оптическая группа теперь может быть откручена. Это обычно возможно сделать пальцами, удерживая бочонок заднего элемента.

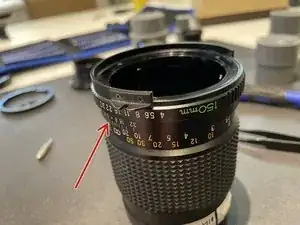

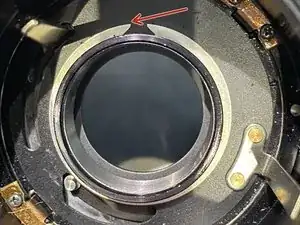

Теперь можно снять кольцо диафрагмы. Маленький пружинистый шарик-фиксатор находится возле центральной метки на объективе, показан стрелкой красного цвета.

Чтобы шарик не улетел, обхватите рукой объектив возле этого места при снятии кольца диафрагмы.

После вылета шарика следите также за пружинкой. Пружина может оставаться в отверстии, обведённом фиолетовым.

Снимите серебристое фиксирующее кольцо, отмеченное красным. Это защёлка-пружина.

Подденьте один конец защёлки отвёрткой, приподняв его. Поможет использовать пинцет, чтобы попасть под приподнятый конец.

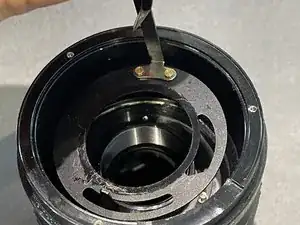

После этого можно поднять узел установки диафрагмы. Проще всего это сделать, приподняв серебристую цапфу, прикреплённую к диску.

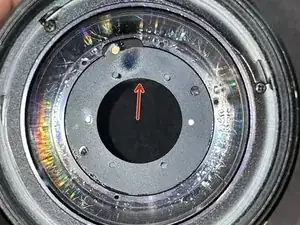

Переверните объектив снова и сделайте чёткую отметку на передней фиксирующей пластине диафрагмы и на корпусе объектива. Эта метка необходима для правильной установки диафрагмы в будущем.

Если эту метку не сделать, вы рискуете получить неверные значения диафрагмы.

Выкрутите винт, отмеченный оранжевым. На фото не показаны: ещё два винта, смещённые на 120 градусов, которые также следует выкрутить. Затем снимите чёрную фиксирующую пластину.

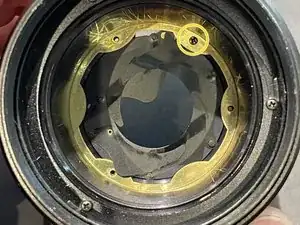

После выкручивания последнего винта, отмеченного жёлтым, можно вынуть латунное кольцо из корпуса.

Затем из корпуса можно вынуть все лепестки диафрагмы.

При обращении с лепестками следует проявлять осторожность, чтобы не погнуть их. Лепестки могут слипаться из-за наличия масла.

Все детали узла диафрагмы должны быть обезжирены. Очистите все части 99% изопропиловым спиртом.

Плёнка-контейнер хорошо подходит в качестве ёмкости для размещения лепестков при чистке.

Снимите пружину со двух оранжевых штырьков.

Пружина просто обёрнута вокруг штырьков.

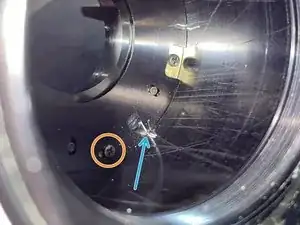

Выкрутите большой винт с плоской головкой, отмеченный красным. Возможно, потребуется отвёртка с более узким лезвием, чем подразумевает размер винта, так как зазор довольно узкий.

Узел рычага диафрагмы (зелёная стрелка) теперь можно вынуть из корпуса.

Сняв пружину и рычаг, можно нажать на латунный пружинный штифт, обведённый синим, чтобы извлечь последнюю деталь узла диафрагмы для чистки.
