Замена переключателя ручного/автофокуса объектива Sony E-mount Lens SEL70200G FE 70–200 mm F4 G OSS

После нормального использования объектива внезапно возникла эта ошибка, которая должна уведомлять пользователя о том, что переключатель MF-AF на объективе установлен в положение MF. Однако он был установлен в положение AF. Переключение туда и обратно ничего не изменило.

Первым делом были выполнены менее инвазивные проверки: 1. Другие объективы работали нормально, камера распознавала положение переключателя. 2. Контактные контакты объектива и камеры были чистыми и не поврежденными. 3. Объектив и камера имели последние версии программного обеспечения. 4. Перезагрузка камеры не помогла.

Следующим подозреваемым был механический переключатель на самом объективе.

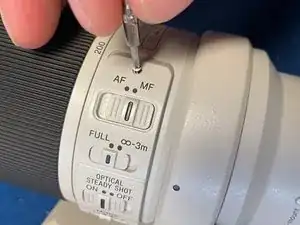

К счастью, Sony прикрепила блок переключателя к корпусу объектива двумя винтами Philips, которые легко откручиваются. Будьте осторожны, чтобы не повредить белое покрытие на головках винтов ;)

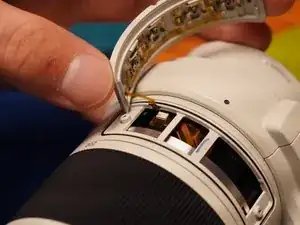

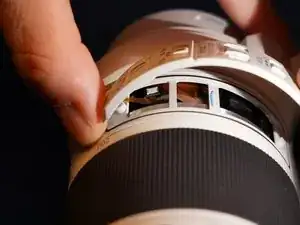

Осторожно поднимите блок, но только достаточно, чтобы отсоединить тонкий шнур-кабель. Он выглядит настолько хрупким, что вес самого блока переключателя может уже его порвать.. он не рвется, но, вероятно, не требует много усилий.

"Вилка" кабеля, изготовленная из более жесткого пластика, имеет два небольших черных края, которые выступают достаточно, чтобы вытащить их из разъема (в направлении от E-Mount) с помощью небольшой пластикового лопатки (будьте осторожны с металлом, следующий слой шнуров находится прямо рядом)

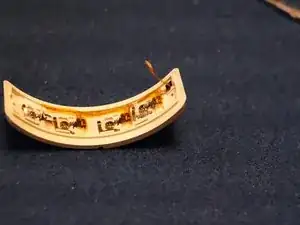

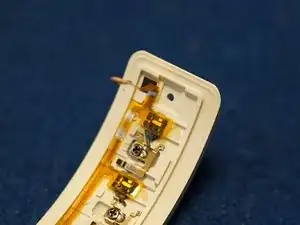

Как и ожидалось, один из микропереключателей, который был приклеен на место, стал достаточно свободным, чтобы металлический эквивалент механического переключателя скользнул прямо под ним, не активируя микропереключатель (что было необходимо для того, чтобы камера распознала режим AF)

Я приклеил переключатель обратно на место. Убедитесь, что используете густой клей (не цианоакрилат) и не тот, который разрушает кабели. Я использовал быстроотверждающий двухкомпонентный клей (Uhu Endfest 5 мин). Очевидно, держите весь клей подальше от движущихся частей.

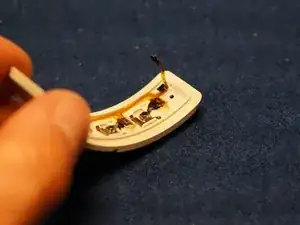

Я использовал одну небольшую каплю клея в месте, где он изначально был приклеен, и одну каплю напротив. Просто дав капле клея осесть на белом пластике и затем выдавить её немного за край переключателя, чтобы удержать его на месте. Таким образом, он не зависит от адгезии к прилипшему желтому кабелю (предположительно, материал Каптон)

Соберите снова в обратном порядке.
