Ремонт фокусировки Tokina AT-X Pro 80-200mm

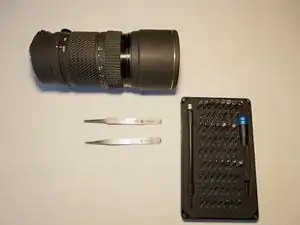

Возьмите набор инструментов iFixit и пинцет.

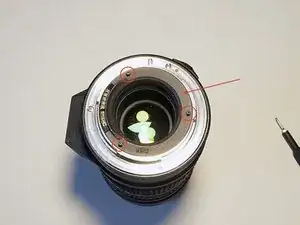

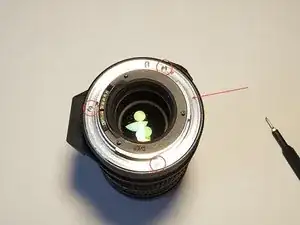

бит: 1.5

количество: 3

винты № 1

деталь 1

снимите деталь 1

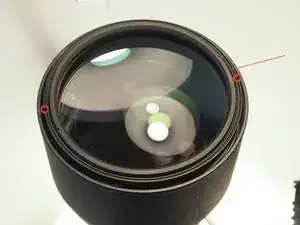

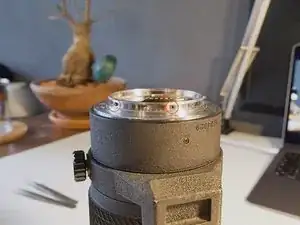

Захватите объектив № 1 за два внешних паза и поверните против часовой стрелки. Не удивляйтесь, что потребуется значительное усилие, чтобы ослабить его.

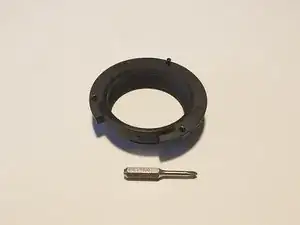

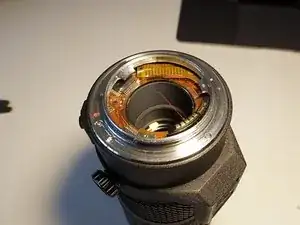

деталь 2

снимите деталь 2

бит: PH00

количество: 3

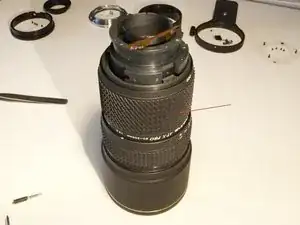

деталь 3

винты № 2

снимите деталь 3.

бит: PH00

количество: 2

винты № 3

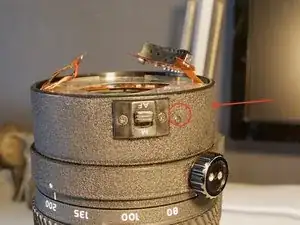

деталь № 4

ослабьте деталь 4

бит: PH0

количество: 3

винты № 4

деталь 5

снимите деталь 5

бит: PH0

количество: 2

винты № 5

деталь 6+7

снимите деталь 6+7

бит: PH0

количество: 3

винты № 6

деталь 8

снимите деталь 8

бит: PH0

количество: 2

винты № 7

деталь № 9

очень осторожно снимите деталь 9!

деталь 10 (пластиковая пленка)

снимите деталь 10

бит: PH0

количество: 4

винты № 8

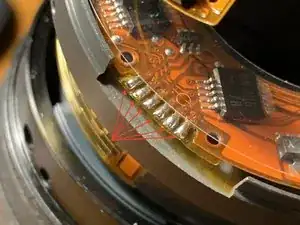

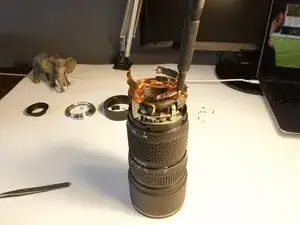

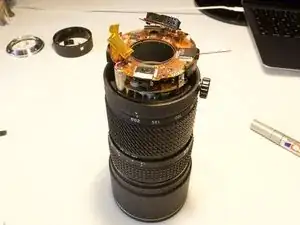

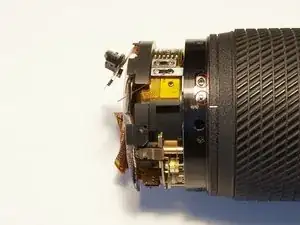

отпаяйте эти шесть соединений.

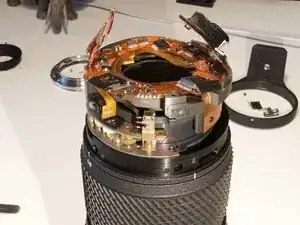

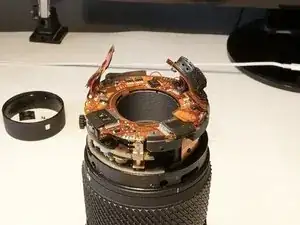

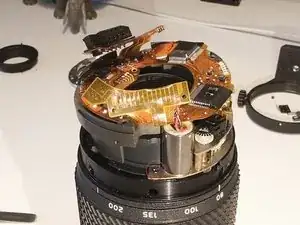

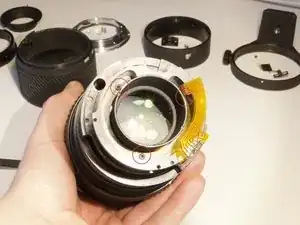

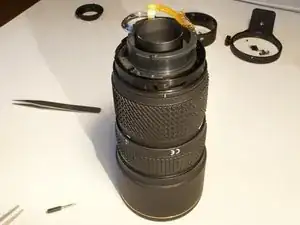

Особое внимание уделите гибкой печатной плате (ГПП). Она идёт к затвору внутри объектива. Будьте осторожны, чтобы не повредить её. В противном случае затвор работать не будет!

бит: PH0

количество: 3

винты № 9

деталь 11

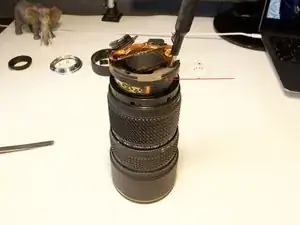

Под кольцом ГПП находятся винты. Будьте осторожны, чтобы не повредить ГПП!

Ослабьте деталь 11

бит: PH0

количество: 2

винты № 10

деталь 11

Теперь снимите деталь 11.

деталь 12

снимите деталь 12

бит: PH0

количество: 3

винты № 11

деталь 13

снимите деталь 13

бит: PH0

количество: 6

винты № 12

деталь 14

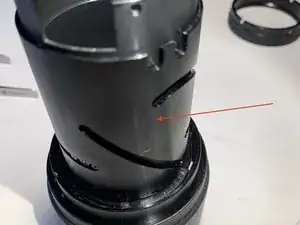

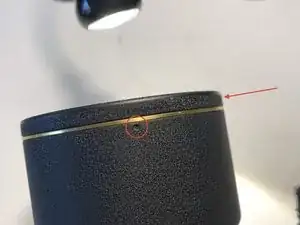

Винт в пазе ослаблять не нужно.

снимите деталь 14

бит: PH0

количество: 4

винты № 13

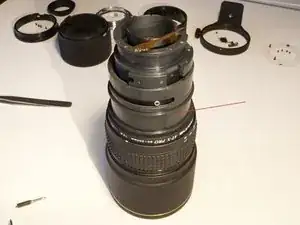

деталь 15

бит: PH0

количество: 2

винты № 14

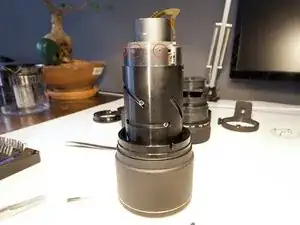

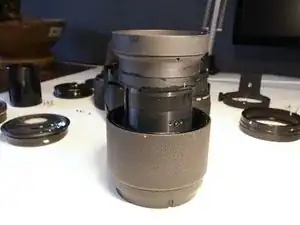

деталь 16

бит: 2

количество: 2

винты № 15

деталь 16

снимите деталь 16

бит: PH0

количество: 6

винты № 16

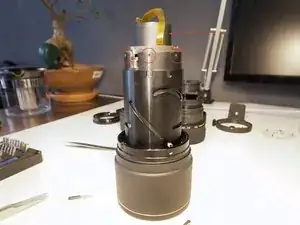

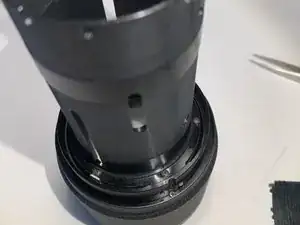

деталь 17 & 18

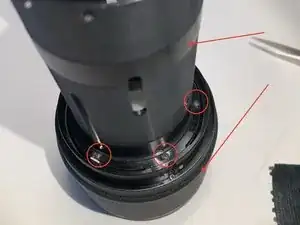

отделите деталь 17 от 18

бит: PH0

количество: 4

винты № 17

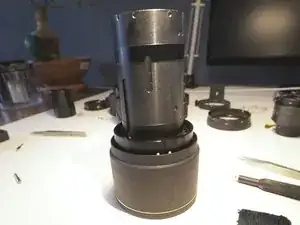

деталь 19 & 20

снимите деталь 19

затем снимите деталь 20

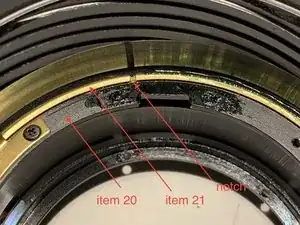

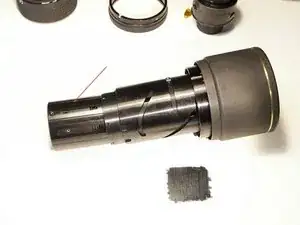

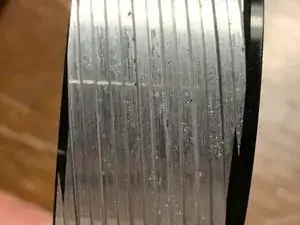

Как видно на изображении, в обмотке детали 20 скопилось много грязи, а также попали частицы песка. Они повредили обмотку, поэтому мне пришлось зачистить её. Обязательно тщательно очистите деталь после этого и не наносите смазку или масло, поскольку это увеличит усилие вращения. Это негативно скажется на работе механизма автофокусировки.

После очистки кольца фокусировки проверьте, свободно ли вращается элемент 20. Если нет, его тоже можно почистить. Однако это потребует значительных дополнительных усилий, так как там почти 100 шариков подшипника.

Элемент 21 зафиксирован на элементе 18 с помощью фиксатора резьбы. Используйте канцелярский нож или аналогичный инструмент, чтобы разрезать его.

Захватите элемент 21 за два паза и поверните против часовой стрелки, чтобы снять его.

Теперь элемент 20 также ослаблен. Перед его снятием убедитесь, что выпадающие шарики подшипника не упадут со стола.
