Разборка объектива камеры Sony SEL55210

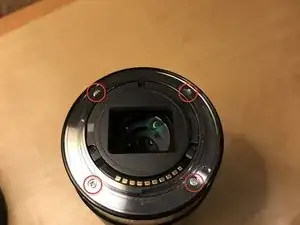

Снимите четыре винта, удерживающих байонет объектива.

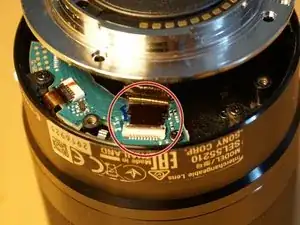

Осторожно отключите кабель от разъёма ЗИП.

Руководство по разъёмам iFixit.

Снимите фланец крепления E-mount.

Не допускайте перегрузки плоских кабелей.

Чувствительная электроника — избегайте статического разряда.

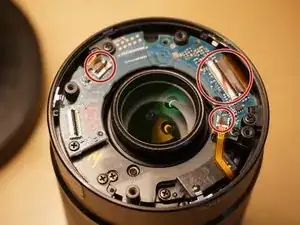

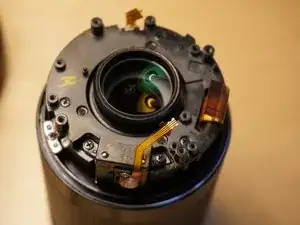

Осторожно отключите три кабеля от разъёма ЗИП.

Два более широких разъёма открываются с стороны кабеля, более узкий разъём — с обратной стороны.

Руководство по разъёмам iFixit.

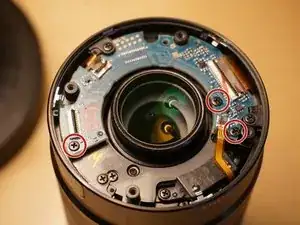

Снимите три винта

Снимите печатную плату.

Чувствительная электроника — избегайте статического разряда.

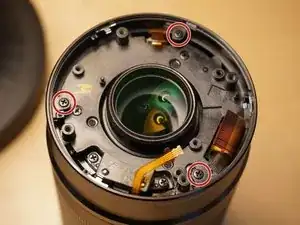

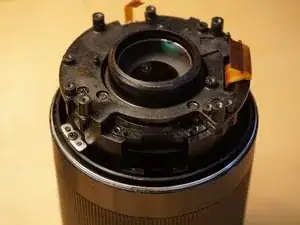

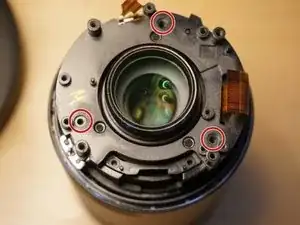

Снимите три винта с наружных креплений фланца.

Осторожно снимите фланец.

Следите за кабелями при снятии фланца.

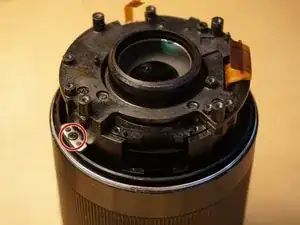

Снимите два винта датчика парковки объектива.

Снимите датчик парковки объектива.

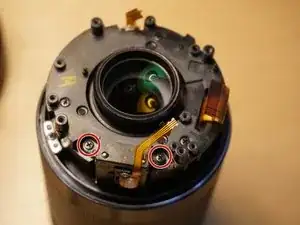

Снимите два винта с двух кронштейнов объектива.

Снимите кронштейны.

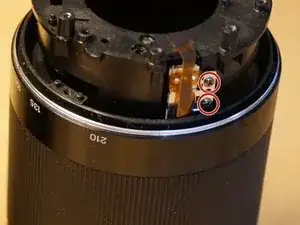

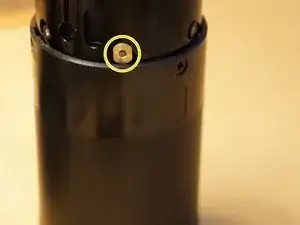

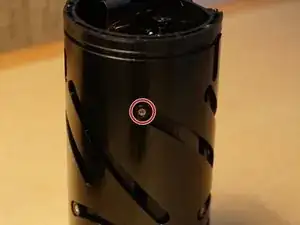

Ослабьте (или снимите) два винта датчика телескопического механизма.

Не снимайте этот датчик — он подключён к кольцу фокусировки плоским кабелем.

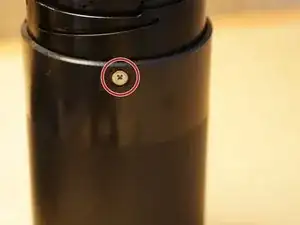

Снимите три винта.

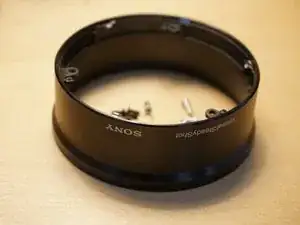

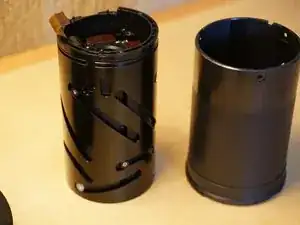

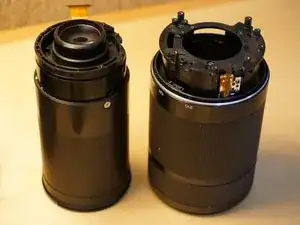

Извлеките объектив из внешнего корпуса.

Сместите датчик телескопического механизма так, чтобы он вышел из паза во внутреннем корпусе объектива.

Осторожно протяните провод мотора OSS/AF через паз.

Снимите три винта

Снимите оптический элемент объектива.

Осторожно подденьте магнитный кронштейн фиксатора OSS.

Снимите три винта с апертурного конца телескопического механизма.

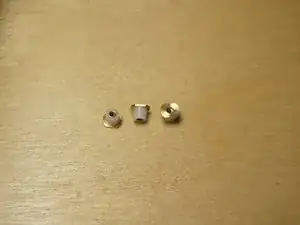

Поднимите объектив, чтобы снять три латунных/нейлоновых гайки.

Снимите наружную оптическую втулку объектива.

Снимите три винта с направляющих ползунов на апертурном конце объектива.

Снимите три чёрных нейлоновых направляющих шайбы с корпуса объектива.

Снимите механизм OSS/AF.

Осторожно потяните кабель вверх и наружу из паза корпуса объектива.

Снимите ленту Каптона с разъёма мотора диафрагмы.

Сохраните ленту для сборки

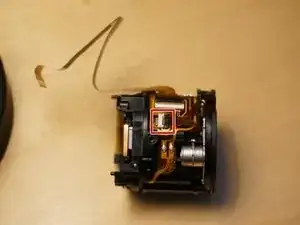

Отключите разъём диафрагмы.

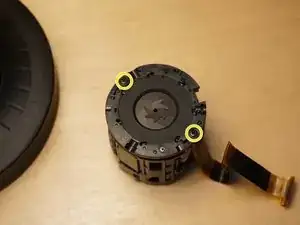

Снимите два винта кольца диафрагмы.

Снимите механизм диафрагмы.

Отключите три кабеля.

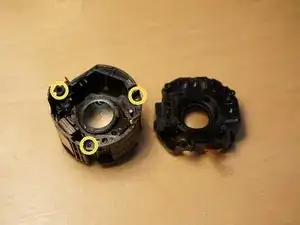

Снимите три винта

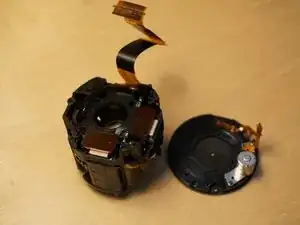

Осторожно отделите механизм OSS.
