Ремонт ненадежного крепления Viltrox NF-E1
Это крепление известно своей ненадежностью. Я смог определить проблему потери соединения между креплением и корпусом. Этот гид призван помочь тем, кто столкнулся с этой проблемой.
Также обязательно попробуйте обновить прошивку. По крайней мере, предупреждаю, что версия 1.4 (последняя на момент написания на сайте Viltrox) испортила мое крепление. Если это произойдет с вами, свяжитесь с поддержкой Viltrox, и они вышлют вам исправленный файл.
Некоторые пользователи, похоже, смогли обновить прошивку, поэтому это может зависеть от аппаратного обеспечения.
Шаг 1

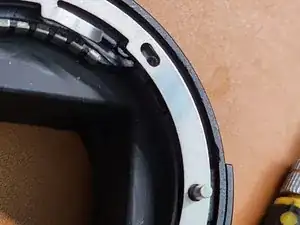

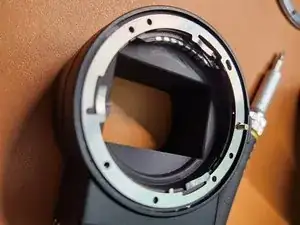

Сначала мы снимем переднюю панель крепления объектива Nikon. Обязательно запомните, где находится белая точка.

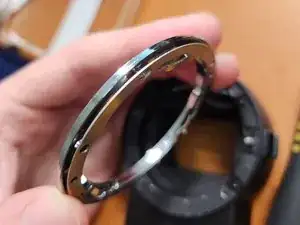

Осторожно извлекайте крепежную пластину и шайбу за ней. Запомните, как они были прикреплены.
Шаг 2

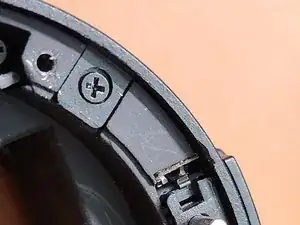

Открутите черные винты за крепежной пластиной и шайбой.

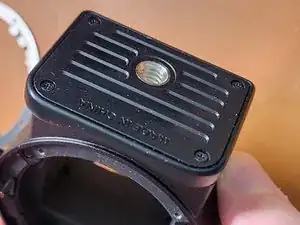

Также вам нужно открутить нижнюю пластину, чтобы освободить черное кольцо.
Шаг 3

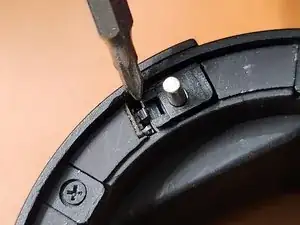

Извините, я пропустил несколько фотографий, но после того как вы снимете черную пластину, вы сможете извлечь рычаг крепления и увидеть небольшую створку, к которой указывает кончик отвертки на фотографии. Наклейте несколько слоев скотча на рычаг, чтобы он контактировал со створкой.
Похоже, что створка активирует позицию «замка» для маленькой печатной платы, к которой она подключена. Увеличение толщины рычага, соприкасающегося с створкой, делает его более надежным.
Рычаг крепления имеет пружину. Он может выскочить, поэтому будьте осторожны, чтобы его не потерять! Снимайте черную пластину медленно.
Шаг 4
Теперь выполните шаги в обратном порядке, и, надеюсь, крепление будет более надежным!
Шаг 5

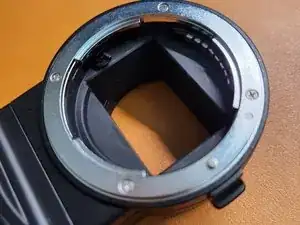

Обратите внимание на то, как выглядит внутренняя шайба. Выступы с трех сторон должны быть направлены внутрь. Также обратите внимание, где находится выступ рычага крепления.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
