Замена камеры ring Indoor Cam
Камера ring Indoor Cam работает некорректно, изображение нечёткое или отсутствует? Тогда вы можете воспользоваться этим руководством для замены модуля камеры.
При замене камеры потребуется отсоединять тонкие белые проводники от разъёмов на плате, поэтому обращайтесь с ними аккуратно.
Убедитесь, что Indoor Cam не подключена к электрическим цепям, и используйте антистатические инструменты, чтобы избежать электрических повреждений.
Шаг 1
Разместите камеру так, чтобы основание было направлено к вам.
Ослабьте серебряный винт длиной 21,6 мм с помощью крестовой отвёртки Phillips #1.
Снимите основание с остальной части камеры.
Шаг 2
Разместите камеру так, чтобы верхняя часть была направлена к вам.
Вставьте лопатку iFixit в щель в верхней части камеры.
Сдвигайте лопатку вдоль щели, пока не сможете отделить верхнюю крышку камеры от задней части.
Оставьте лопатку в щели.
Шаг 3
Положите камеру на бок так, чтобы горизонтальная щель была направлена к вам.
Вставьте ещё одну лопатку iFixit в щель между передней и задней частями камеры.
Шаг 4
Сдвигайте лопатку вдоль вертикальной щели, пока не сможете снять заднюю крышку камеры, используя инструмент для поддевания, чтобы разделить части.
При поддевании может слышаться щелчок.
Шаг 5
Аккуратно извлеките три белых проводника из их разъёмов в верхней части платы.
Шаг 6
С помощью крестовой отвёртки Phillips #00 отвинтите два чёрных винта длиной 4,7 мм, расположенных в углах платы.
С помощью крестовой отвёртки Phillips #00 отвинтите два серебряных винта длиной 5 мм в центре платы.
Шаг 7
Используйте лопатку iFixit, чтобы поддеть плату и вытащить её из корпуса камеры.
Шаг 8
Отсоедините чёрный провод, соединяющий плату с корпусом камеры.
Шаг 9

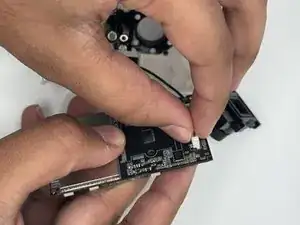

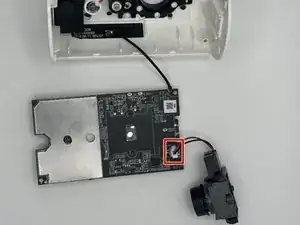

Аккуратно переверните плату и извлеките белые проводники, соединяющие камеру с разъёмом на плате.

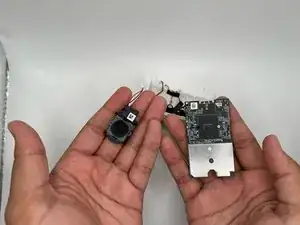

Осторожно извлеките модуль камеры.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
