Замена заднего корпуса Fujifilm XP20

Камеры

Используйте это руководство, если задний корпус треснул или сломан и нуждается в замене. Замена заднего корпуса требует удаления винтов, что может быть сложно, если они повреждены.

Шаг 1

Используя биту размером 1.5 мм, открутите два шестигранных винта размером 3.0 мм на передней части камеры.

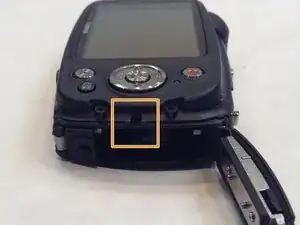

Используя отвертку Phillips #00, открутите два винта размером 3.0 мм на нижней части передней панели.

Шаг 2

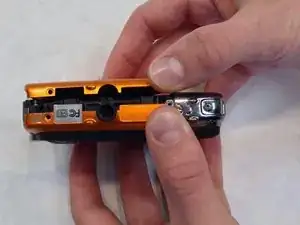

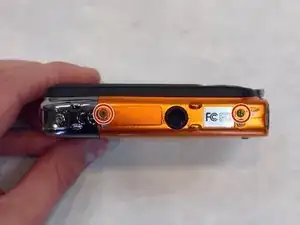

Используя отвертку Phillips #00, открутите винты размером 3.0 мм на дне камеры, ближе к задней части.

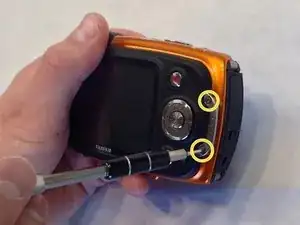

Используя отвертку Phillips #00, открутите два винта размером 3.0 мм на задней стороне камеры. Это позволит снять ушко для ремня и заднюю крышку.

Шаг 3

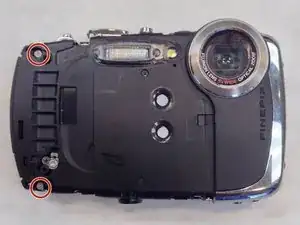

Используя отвертку Phillips #00, открутите два винта размером 3.0 мм.

Шаг 4

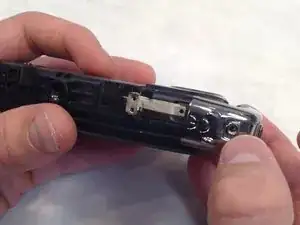

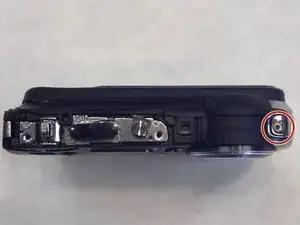

Используя биту размером 1.5 мм, открутите шестигранный винт размером 3.0 мм на верхнем крае серебряной панели.

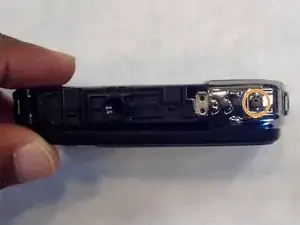

Используя отвертку Phillips #00, открутите винт размером 3.0 мм на нижнем крае.

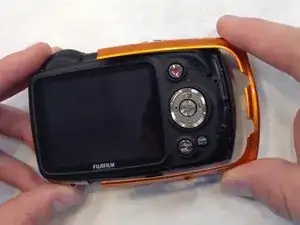

После удаления обоих винтов серебряный боковой корпус сдвинется.

Шаг 5

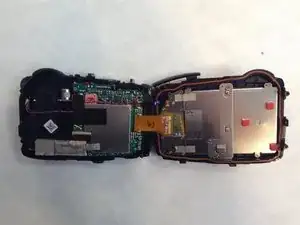

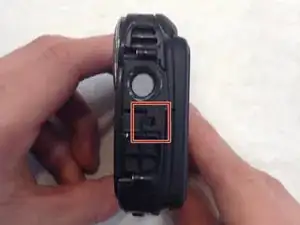

Отпустите четыре защелки, расположенные по обе стороны камеры, вручную.

Четвертая защелка скрыта за дверцей аккумулятора. Чтобы добраться до защелки, смотрите руководство по замене аккумулятора Fujifilm XP20.

Шаг 6

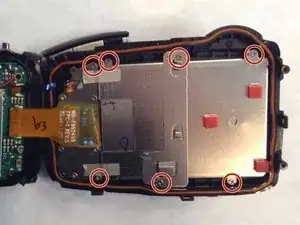

Используя отвертку Phillips #00, открутите семь винтов размером 3.0 мм.

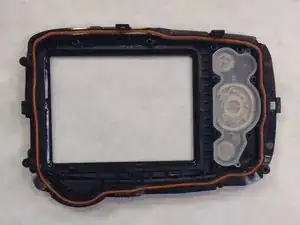

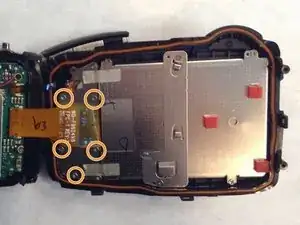

Удалите оставшиеся пять
