Замена переключателя режима приготовления в рисоварке Zojirushi NS-RNC10

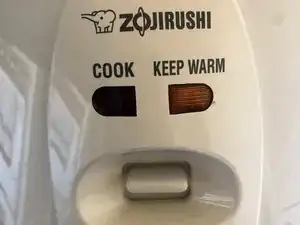

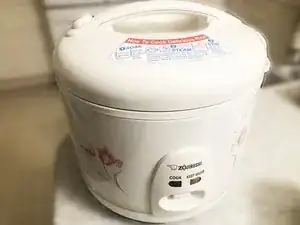

Это базовая рисоварка. Вы измеряете рис и воду во внутренней ёмкости, помещаете её внутрь прибора и нажимаете одну кнопку, чтобы начать приготовление. Когда рис готов, индикатор «Приготовление» гаснет, и включается индикатор «Подогрев».

Если индикатор «Приготовление» не загорается, это может быть вызвано неисправным микропереключателем внутри прибора. Его относительно легко очистить или заменить.

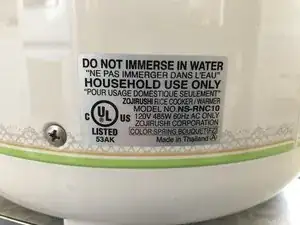

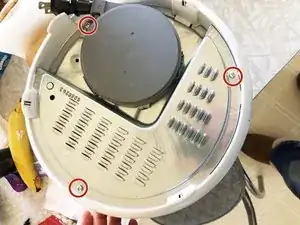

Днище этой рисоварки удерживается тремя винтами с крестообразным шлицем и одним винтом Torx T-20 с защитой от вскрытия, спрятанным под выдвижным шнуром питания.

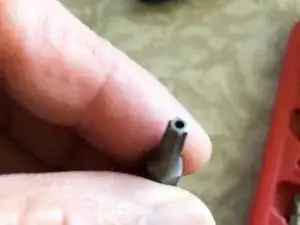

Я купил полный набор бит для винтов с защитой от вскрытия в магазине автозапчастей.

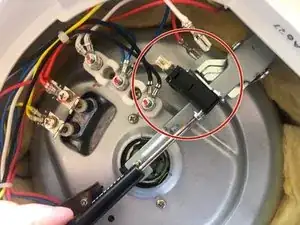

Микропереключатель — это чёрный пластиковый прямоугольный блок, обведённый красным на первой фотографии. К нему приприсоединены один красный провод и один белый провод.

Снимите эти красный и белый провода, потянув за клеммы, предварительно отметив, что белый провод подключён к клемме, находящейся ближе к вам, а красный — к клемме глубже внутри корпуса. Клеммы могут иметь механические защёлки, которые нужно нажать, чтобы сдвинуть клеммы с мест.

Микропереключатель закреплён одним винтом с крестообразным шлицем. Его может быть трудно выкрутить, особенно если на резьбе остался фиксатор (Loctite), но при упорстве вы сможете снять его, не повредив ничего.

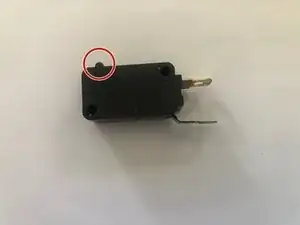

На второй фотографии у микропереключателя есть крошечный пластиковый выступ, который прижимается для активации переключателя.

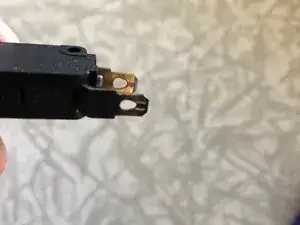

На третьей фотографии сотрите любую коррозию с клемм переключателя, оставив металл блестящим.

Подключите мультиметр к клеммам переключателя. Проверьте целостность цепи переключателя, нажимая и отпуская крошечный пластиковый выступ. Если ваша рисоварка похожа на мою, при этом ничего не происходит, значит переключатель неисправен.

Если микропереключатель неисправен, его можно заменить. Поиск в Интернете показал, что эта модель переключателя устарела и больше не доступна у поставщиков электронных компонентов.

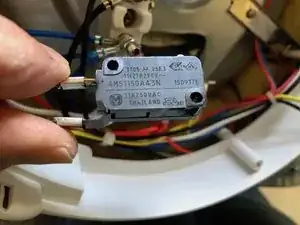

На первой фотографии ясно виден номер детали переключателя. На второй фотографии показано, что на корпусе переключателя нанесена электрическая схема, объясняющая его работу.

Иногда устаревшую деталь можно найти на eBay или других онлайн-сайтах.

Другой вариант — подобрать совместимый заменитель. Сравните данные в техническом описании старой детали и убедитесь, что новая деталь имеет те же характеристики. Я нашёл замену на DigiKey.com за 5 долларов, плюс ещё 5 долларов за доставку и обработку.

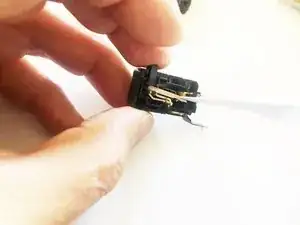

Осторожно поддев по шву, можно аккуратно раскрыть корпус микропереключателя (он защёлкивается и не склеен).

Контакты переключателя (обведены красным) могут быть загрязнены абразивной пылью или окислением, что приводит к отказу переключателя.

Можно очистить контакты, вставив между ними кусочек бумаги, затем нажимая на крошечный пластиковый активатор переключателя и протягивая бумагу через контакты (см. вторую фотографию).

Если контакты были загрязнены, вы можете увидеть следы этого на использованной бумаге, как показано на третьей фотографии.

После очистки контактов используйте мультиметр, чтобы проверить, правильно ли теперь работает переключатель. Если нет, возможно, переключатель повреждён безвозвратно.

Прежде чем отказываться от ремонта, можно попробовать использовать мелкозернистую наждачную бумагу вместо обычной бумаги для очистки контактов.

На этом этапе вы либо отремонтировали существующий переключатель, либо приобрели совместимый заменитель. Установите его на место и подсоедините провода. Затем верните нижнюю крышку рисоварки на место.

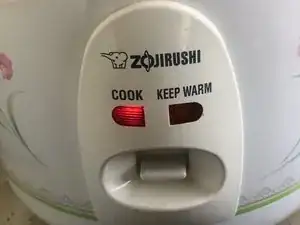

Протестируйте рисоварку. Если всё прошло успешно, при нажатии кнопки загорится индикатор «Приготовление», что означает восстановление нормальной работы прибора.
