Замена реле компрессора Euhomy IM-06D

Бытовая техника

Это руководство предназначено для льдогенератора Euhomy IM-06D. Цель этого руководства — замена реле компрессора. Эта деталь помогает создавать лёд вместе с самим компрессором. Некоторые симптомы, указывающие на то, что эту деталь может понадобиться заменить, включают отсутствие производства льда при нормальной работе устройства. Если это так, то реле компрессора может потребовать замены. Пожалуйста, убедитесь, что вы отключили устройство от сети перед началом всех руководств.

Шаг 1

Поверните устройство так, чтобы винты на дне были видны.

Удалите два винта Phillips размером 15 мм.

Удалите два винта Phillips размером 10 мм.

Шаг 2

Снимите заднюю панель с устройства.

Шаг 3

Удалите два винта Phillips размером 10 мм, которые крепят вентилятор.

Шаг 4

Снимите крышку.

Шаг 5

Перекусите стяжку, скрепляющую провода.

Отключите провод от платы.

Удалите вентилятор из устройства.

Шаг 6

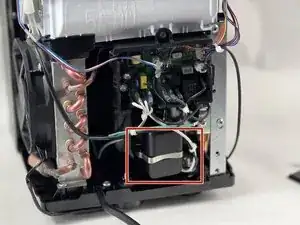

Найдите черный ящик под зеленым заземляющим кабелем и найдите серебряную скобу, проходящую через его заднюю часть.

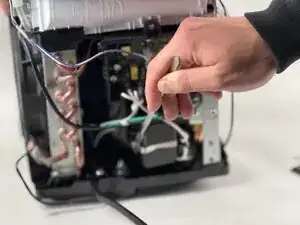

Используйте инструмент для подъема, чтобы снять скобу.

Удалите ящик.

Шаг 7

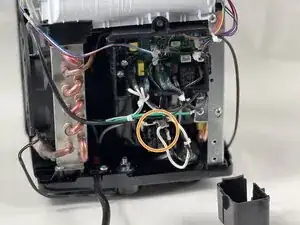

Найдите белый провод и черное реле.

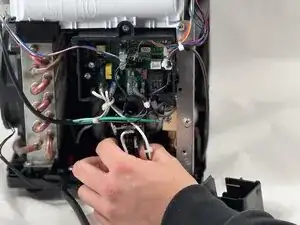

Используя руки, вытяните провод и реле из компрессора.

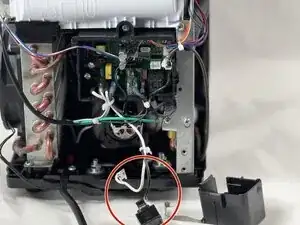

После удаления реле и белого провода вы готовы заменить их на новую деталь.

Заключение

Чтобы собрать устройство, выполните вышеуказанные шаги в обратном порядке.
Сдайте ваши электронные отходы в сертифицированный переработчик R
