Замена внутренней батареи в рисоварке Zojirushi NP-HMH10

Это руководство показывает процесс разборки рисоварки Zojirushi NP-HMH10 и замену внутренней батареи.

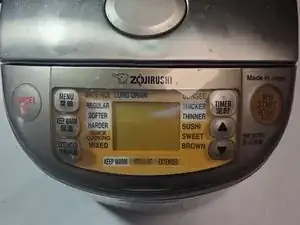

Если на передней панели рисоварки Zojirushi не отображается информация, скорее всего внутренняя батарея рисоварки разряжена (за исключением повреждений, вызванных человеческим фактором).

В этом руководстве необходим паяльник, и убедитесь, что у вас есть базовые знания по пайке или используйте инструмент под присмотром человека с опытом.

В целях безопасности перед началом отключите устройство от сети.

Шаг 1

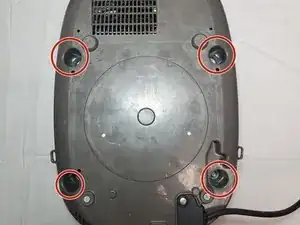

Переверните устройство и снимите четыре винта на основании с помощью отвертки Phillips #0.

Шаг 2

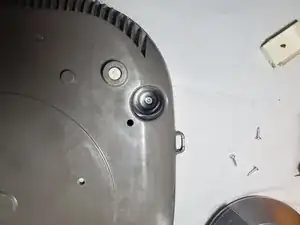

Учтите, один из четырёх винтов — защитный Torx винт.

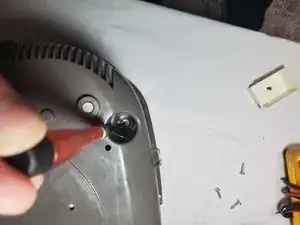

С помощью отвертки Torx T9 выкрутите один винт с нижней части рисоварки.

Шаг 3

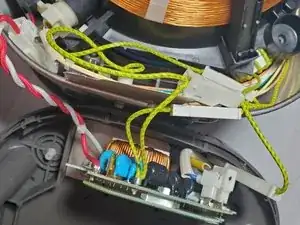

Аккуратно приподнимите основание устройства.

Будьте осторожны, НЕ повредите кабели, соединяющие часть основания и устройство.

Шаг 4

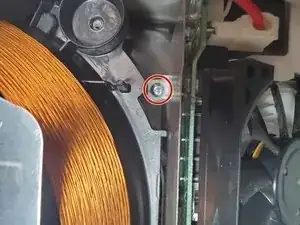

Снимите пять винтов, крепящих радиатор к устройству.

Шаг 5

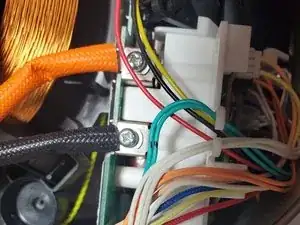

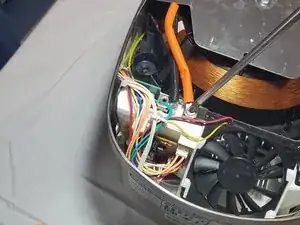

Открутите винты, которые соединяют толстые чёрный и оранжевый кабели с радиатором.

Шаг 6

Аккуратно отсоедините белые разъёмы с красным и белым проводами с другой стороны.

Шаг 7

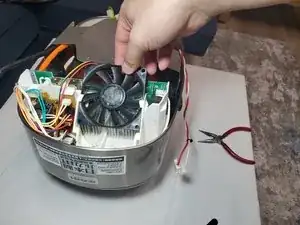

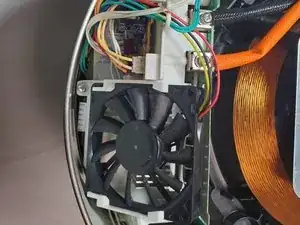

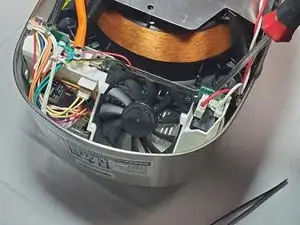

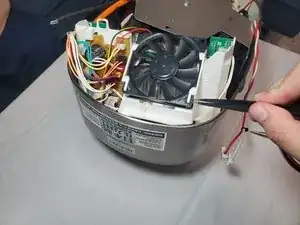

Теперь переключитесь на вентилятор радиатора. С помощью пинцета осторожно приподнимите четыре защёлки вокруг вентилятора.

Вытащите вентилятор.

Шаг 8

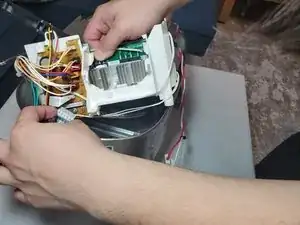

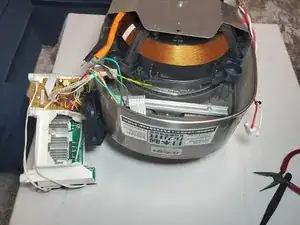

После снятия вентилятора вы сможете вынуть весь радиатор и получить доступ к нижней части.

Будьте внимательны к кабелям, которые всё ещё подключены к радиатору.

Шаг 9

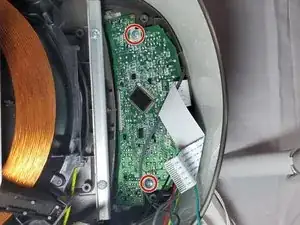

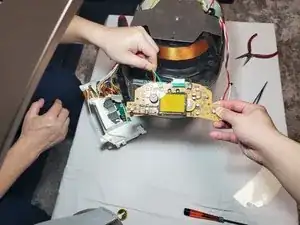

Над печатной платой (PCB) находится изолирующая пластина. Снимите её и открутите плату ниже.

Теперь у вас есть доступ к батарее.

Шаг 10

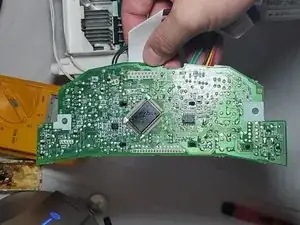

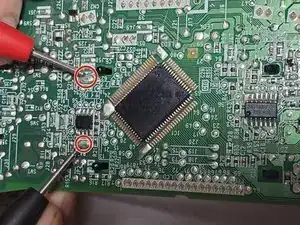

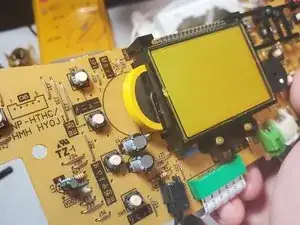

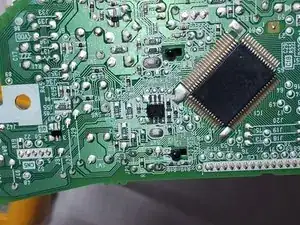

Переверните печатную плату на другую сторону. Найдите точки пайки батареи, как показано на фото.

Шаг 11

Распаяйте две клеммы, затем отсоедините старую батарею.

Шаг 12

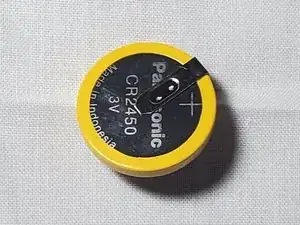

Достаньте новую батарею. Установите её на печатную плату и припаяйте.

При установке батареи убедитесь, что положительная и отрицательная клеммы вставлены в правильные отверстия.

Шаг 13

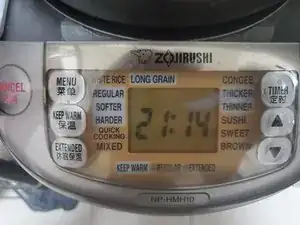

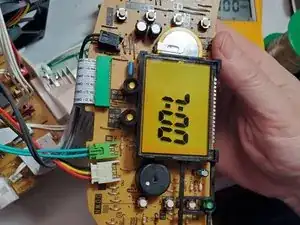

После пайки вы можете проверить результат, убедившись, что передний экран отображается правильно.

Шаг 14

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Установите на устройстве правильное время и сохраните настройку. Если время отображается корректно, поздравляем — вы успешно заменили батарею рисоварки! Приготовьте себе вкусную порцию риса в качестве награды.
