Замена крупного нагревательного элемента Hamilton Beach 49980A

Начните с переворачивания кофеварки и размещения её на ровной поверхности, чтобы было удобнее работать со дном.

Теперь используйте биту Y0, чтобы открутить все винты длиной 0,46 дюйма на дне.

Поднимите пластину, чтобы снять её с корпуса устройства.

После снятия нижней пластины используйте биту PH1, чтобы открутить винты длиной 0,525 дюйма, удерживающие кронштейн платы в основном корпусе.

Используя биту PH1, выкрутите два винта длиной 0,425 дюйма, фиксирующие белый держатель сетевого шнура. Это даст необходимый запас провода для работы с платой.

Осторожно отсоедините крупный белый разъём с несколькими проводами. Это провод, подключённый к функциям кнопок на панели управления кофеварки.

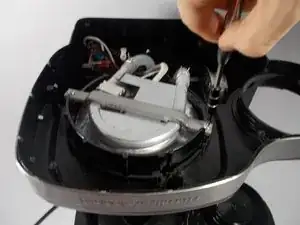

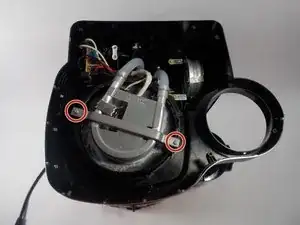

Снимите два винта с кронштейна, длиной 0,374 дюйма, с помощью биты PH1 и снимите кронштейн.

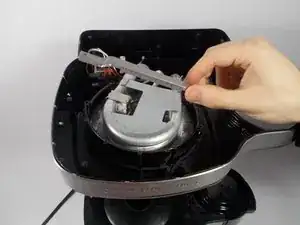

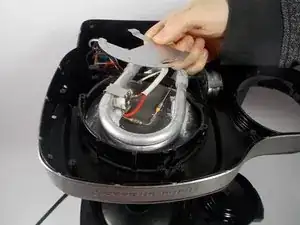

Снимите второй кронштейн.

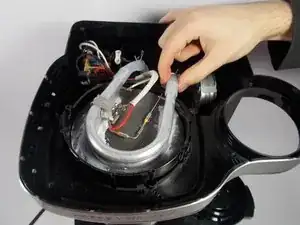

Чтобы снять трубки с крупного нагревательного элемента, сожмите пружинные хомуты и сдвиньте их дальше по трубке.

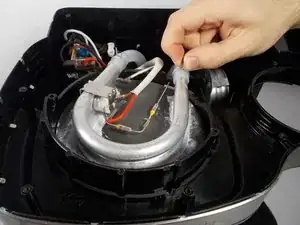

Использование плоскогубцев облегчает перемещение пружинных хомутов, но это можно сделать и вручную.

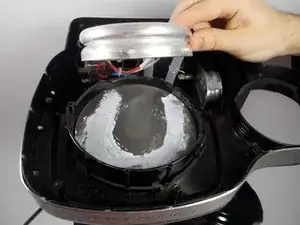

Сдвинув пружинные хомуты вниз, соскользните трубки с концов крупного нагревательного элемента. Как только концы освободятся, отделите элемент от нагревательной пластины.

Чтобы снять малый кожух, закрывающий плату, выкрутите единственный винт битой PH1.

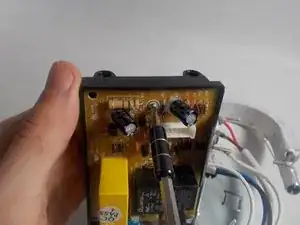

Отпаяйте коричневый провод, соединяющий крупный нагревательный элемент с платой, и снимите его.

Провод и все последующие провода будут горячими, поэтому используйте плоскогубцы для безопасной работы с ними.

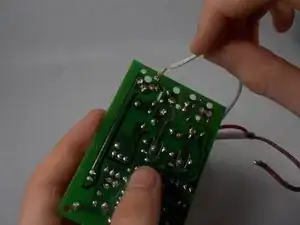

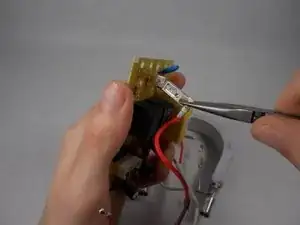

Отпаяйте белый провод, соединяющий крупный нагревательный элемент с платой, и снимите его.

Провод будет горячим, используйте плоскогубцы.

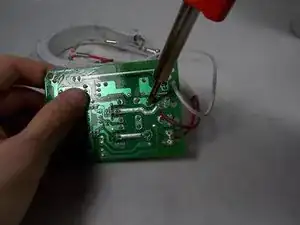

Осторожно снимите красный провод, соединяющий крупный нагревательный элемент с платой, с помощью плоскогубцев. Если соединение слишком плотное для ручного снятия, можно прогреть припой снизу и полностью удалить провод.

При замене любых запаянных элементов рекомендуется нанести новый припой.
