Замена сетевого шнура рисоварки Black and Decker объёмом 3 чашки

Перед началом разборки обязательно отключите устройство от сети!

Снимите крышку и чашу сверху устройства.

Переверните устройство вверх дном так, чтобы четыре ножки были направлены вверх.

На нижней части каждой из четырёх ножек находится резиновая подушка. Для каждой подушки вставьте пластиковую разделительную инструмент между пластиковой ножкой и резиновой подушкой и отсоедините резиновую подушку.

Используя разводной ключ, выкрутите один разводной винт диаметром 7 мм и длиной 10 мм со стороны латунной панели.

Используя отвёртку с крестообразным шлицем, выкрутите винты с крестообразным шлицем длиной 10 мм и диаметром 7 мм из внутренней части всех четырёх ножек.

Малая ножка внизу теперь свободна и не прикреплена к устройству. Отложите её в сторону.

Снимите латунную пластину с устройства и отложите её в сторону.

Группировка проводов по цветам упрощает их идентификацию при сборке.

Внутри устройства есть три соединения, где провода соединены винтами с крестообразным шлицем. Первое соединение подключено к двум проводам, а два других — к трём проводам каждый.

Открутите винт в соединении, расположенном с противоположной стороны устройства от передней панели.

Маркируйте каждый из двух проводов в этом соединении лентой одного цвета.

Открутите винт в соединении, расположенном сразу по часовой стрелке от панели с кнопками.

Маркируйте три провода этого соединения лентой второго цвета.

Открутите винт от соединения проводов сразу позади передней панели.

Маркируйте три провода в этом соединении лентой третьего цвета.

Во время этих шагов НЕ ПРИКАСАЙТЕСЬ к проводам напрямую. Вы можете получить удар током.

Подключите сетевой шнур устройства к исправной розетке.

Найдите два провода, которые подключены непосредственно к сетевому шнуру. В отличие от других проводов, они покрыты особенно толстым пластиковым изоляционным материалом с текстурой из точек.

Убедитесь, что вольтметр включён и установлен в диапазоне от 120 до 500 В. Для большинства вольтметров правильным будет диапазон 200 В.

Подсоедините один из щупов вольтметра к металлическим частям каждого из двух проводов, подключённых к концу сетевого шнура на устройстве.

Показания вольтметра должны быть значительно выше 20 В. Значение в диапазоне от 100 до 150 В означает, что устройство получает достаточное питание. Более низкое значение указывает на повреждение сетевого шнура.

Перед выполнением следующих шагов убедитесь, что устройство НЕ ПОДКЛЮЧЕНО К СЕТИ.

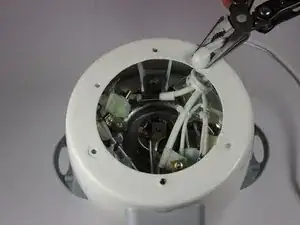

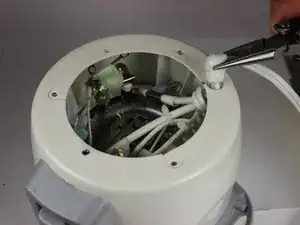

Используя плоскогубцы, потяните белую пластиковую ручку на краю устройства вверх, отодвигая её от корпуса. Ручка должна выйти из крепления.

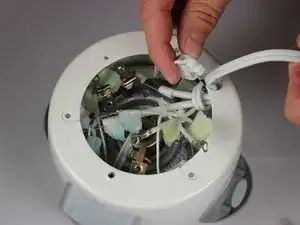

Найдите маленькую белую защёлку на боковой стороне ручки и оттяните её от шнура. Это разблокирует её и откроет доступ к шнуру. Отложите ручку в сторону.

Используя ножницы, разрежьте стяжку, которая фиксирует толстый силовой провод к более тонкому проводу.

Стяжки не являются необходимыми для работы устройства; если вы разрежете обе, это не имеет значения.

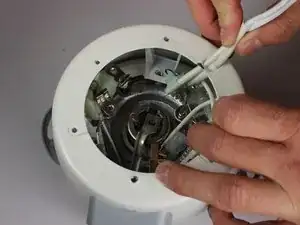

Вытяните провода из отверстия, отделив сетевой шнур от устройства.

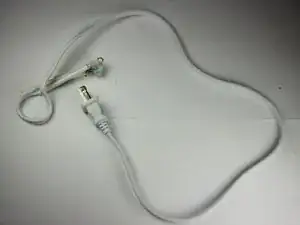

Чтобы убедиться, что сетевой шнур совместим с устройством, убедитесь, что заменяющий шнур имеет надёжное изоляционное покрытие и использует вилку стандарта NEMA 1. Вилки NEMA 1 являются распространённым типом с двумя параллельными металлическими штырями в виде "|".

Установите новый сетевой шнур, выполнив шаги разборки в обратном порядке.
