Замена сетевого шнура Aroma ARC-914SBD

Первый шаг — снять уловитель конденсата, чтобы получить доступ к панели управления. Для этого зажмите уловитель конденсата, как показано, по обеим сторонам и оттяните его от корпуса рисоварки.

После снятия уловителя конденсата отложите его в сторону для последующей сборки.

Убедитесь, что у вас есть крестообразная отвёртка PH2. Этот инструмент позволит вам удалить винт, который находился за уловителем конденсата.

Осторожно снимите деталь, закреплённую винтом: потяните её наружу сверху, затем вверх. Это откроет петли крышки.

Чтобы снять шарнир, аккуратно поверните нижнюю часть штифта вверх, затем нажмите внутрь и вытяните штифт. Повторите для каждого штифта. Это позволит снять крышку.

Найдите элемент на чёрной пластиковой накладке, противоположный месту крепления петель. Осторожно подденьте этот элемент снизу, чтобы вывести защёлку из‑за нержавеющей стали и вывести её перед сталью, как показано.

Далее необходимо снять верхнюю чёрную накладку, которая соединена с внутренней обшивкой защёлками. Для этого удерживайте внутренние стенки неподвижно, поворачивая накладку так, чтобы защёлки совместились со слотами. (защёлки в данный момент не видны, фотографии служат для иллюстрации того, что находится внутри устройства)

Используя крестообразную отвёртку PH2, выкрутите винты модуля управления, чтобы получить доступ к проводным соединениям.

Отключите термостат от модуля управления

Снимите красный и синий провода с нагревательного элемента, чтобы полностью отсоединить его от модуля управления. Для этого отвёрткой PH2 отвинтите винты на клеммах нагревательного элемента.

Снова используя крестообразную отвёртку PH2, выкрутите три винта, крепящие блок нагревательного элемента к чаше. Это позволит снять нагревательный элемент и термостат.

Отключите интерфейс от модуля управления

Отключите питание от модуля управления

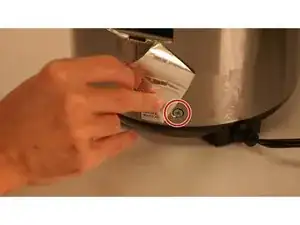

Найдите скрытый винт за наклейкой и снимите его крестообразной отвёрткой PH2.

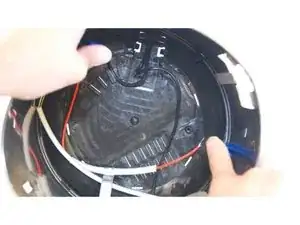

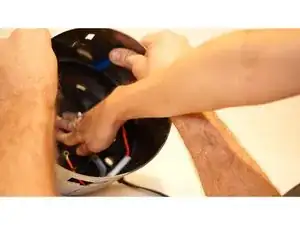

Подденьте чёрное основание от корпуса из нержавеющей стали, одновременно нажимая вниз на чёрное основание изнутри устройства. Этот шаг значительно легче выполнять вдвоём. Один человек поддёргивает, другой — нажимает.

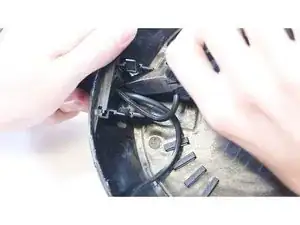

С помощью плоскогубцев поверните сетевой шнур по часовой стрелке, чтобы совместить его с отверстием, и просто протяните его наружу.
