Zojirushi Rice Cooker Model NS-LAC05 Замена батарейки

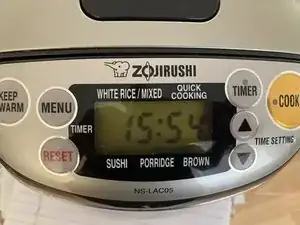

Батарейка часов в моём рисоварочном мультиварке Zojirushi вышла из строя примерно через 5 лет использования. Об этом я понял, потому что время больше не отображалось на передней панели рисоварки. Это не критично — готовить рис можно и без батарейки, но нельзя использовать режим отложенного старта. Кроме того, мне нравится, когда устройства работают правильно.
Я решил заменить батарейку и был крайне раздражён, обнаружив, что она припаяна и не предназначена для замены пользователем. Кто так делает? Пример запланированного устаревания! Негодяи!
Я всё-таки починил устройство и написал это руководство в основном потому, что был так недоволен ими. Также я не собираюсь больше покупать продукты Zojirushi без заменяемых батареек.
Шаг 1
Отключите рисоварку от сети.

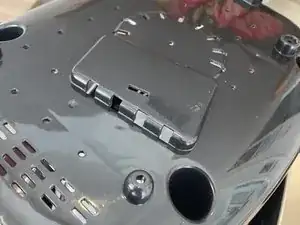

Переверните её и положите на полотенце или мягкую поверхность.
Шаг 2

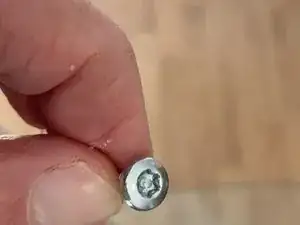

Снимите 4 винта с нижней стороны. 3 — обычные крестовые №2, один — винт с защитой, похожий на шестигранную звезду с отверстием в центре. Отвёртка, которой я пользовался, была маркирована T-20.
Используйте лопатку или другой инструмент для поддевания, чтобы пройти по краям металлической нижней крышки и отжать пластиковые защёлки, удерживающие её. Было 7 защёлок: по одной в каждом углу, одна спереди и две сзади примерно на 1 дюйм по обе стороны от центра. Это было довольно просто.
Снимите нижнюю крышку и отложите в сторону.
Шаг 3

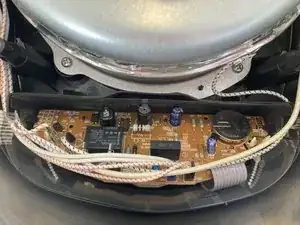

Теперь вы видите плату с батарейкой.
На самом деле это два слоя печатных плат, уложенных друг на друга. Скрытую плату (с дисплеем и органами управления) можно оставить на месте для этой процедуры.
Отсоедините 6 разъёмов от верхней платы. Тяните их прямо — блокировок нет. Слева направо: красный, чёрный, жёлтый, синий, синее основание и чёрное основание. Цвета удобно отмечены на плате.
Шлейф не имеет разъёма, поэтому не снимайте его — оставьте на месте.

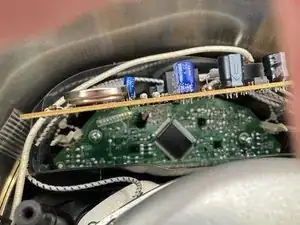

Нажмите пластиковые защёлки, удерживающие верхнюю плату, чтобы освободить её, и отложите вперёд на шлейф, чтобы открыть нижнюю сторону батарейки часов.
Не снимайте нижнюю плату! Я сделал это и столкнулся с большими трудностями при повторной установке, чтобы кнопки управления снова работали.
Шаг 4

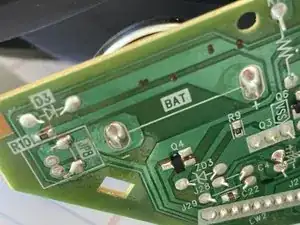

Нагрейте паяльником один из двух контактов батарейки на обратной стороне верхней платы. Контакты удобно маркированы.
Когда припой расплавится, используйте пластиковую лопатку, чтобы отодвинуть батарейку от верхней части платы.
Повторите для второго контакта и удалите батарейку для утилизации.
Осторожно! Если собираетесь тянуть батарейку плоскогубцами, обмотайте их изолентой, чтобы избежать короткого замыкания. Вероятно, можно использовать пальцы (если не слишком горячо) или пластиковую лопатку.
Шаг 5

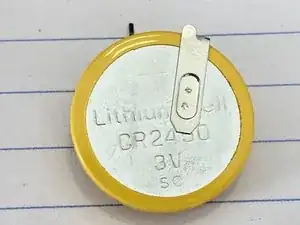

Надеюсь, вы купили запасную батарейку с паяльными выводами. Я нашёл свою на eBay.
Паяльные ушки на вашей новой батарейке могут не совпадать с требуемыми позициями — у меня так и было.

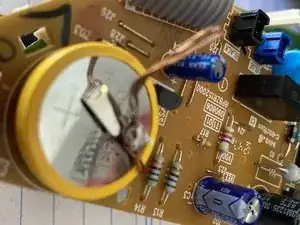

Я припаял одну ушку напрямую, затем припаял гибкий провод, чтобы соединить вторую ушку с платой. Я немного подрезал и согнул вторую ушку, чтобы это работало. Проволоку было легко припаять.
Читайте комментарии... некоторые люди, умнее меня, припаяли держатели для батареек, чтобы в будущем легче было её менять. Гениально!
Шаг 6
Установите верхнюю плату на место. Чёрные пластиковые направляющие по бокам — направляющие платы.
Подключите 6 разъёмов, которые вы отсоединили ранее. Сверьте цвета с маркировкой... я чуть не перепутал два.

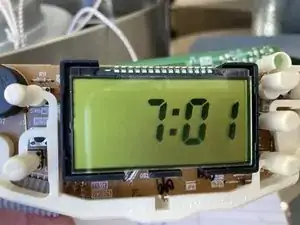

Если перевернуть устройство, теперь на часах должно отображаться время.
Замените нижнюю крышку и закрутите 4 винта.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
