Разборка электрического рисоварки Oster 4722-000

Снимите два винта 6,0 мм с нижней части, используя крестовую отвертку Phillips #1.

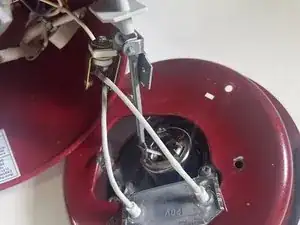

Снимите поддон — вы увидите электронику.

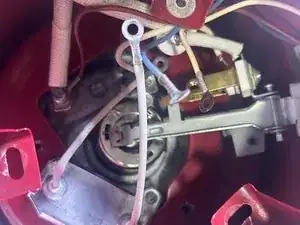

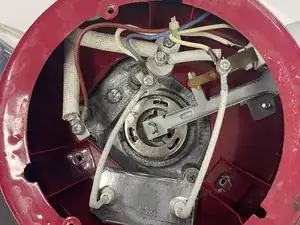

Снимите один винт 7,6 мм с медного рычага.

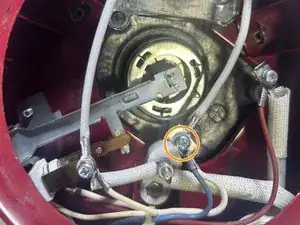

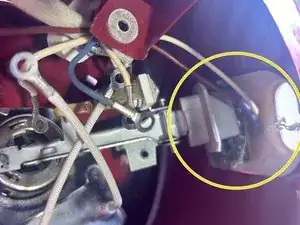

Удалите один винт 7,6 мм, который соединяет провода с нагревательным элементом в центре, используя крестовую отвертку Phillips #1.

Два провода, подключённые к метке 120V, свободны.

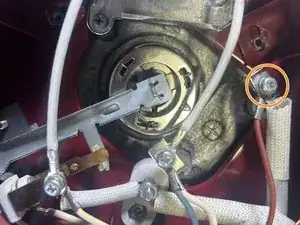

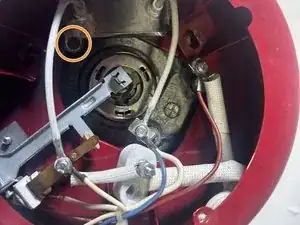

Снимите винт 7,6 мм, который соединяет красный провод и вилку.

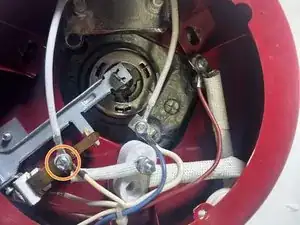

Удалите винт 9,4 мм, соединённый с поддоном 120V.

Это отсоединит два белых провода и поддон 120V от корпуса нагревателя.

Снимите винт 16,1 мм от кнопки «On».

Снимите два винта 7,4 мм рядом с кнопкой «On».

Снимите кнопку «On».

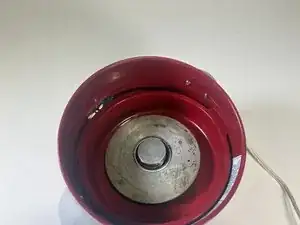

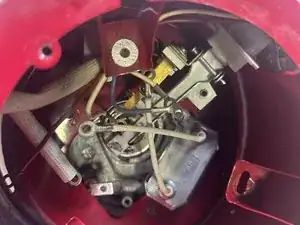

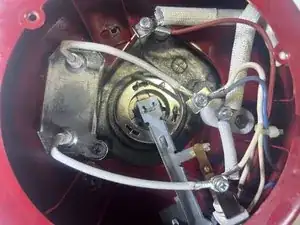

Переверните рисоварку, чтобы заглянуть внутрь корпуса нагревателя.

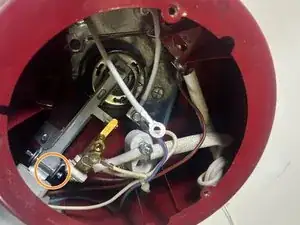

Снимите винт 8,1 мм, чтобы ослабить нагревательный элемент от корпуса нагревателя.

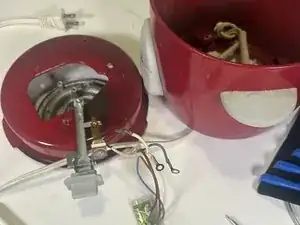

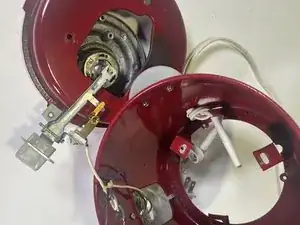

Это отделит электронику от остальной части корпуса нагревателя.

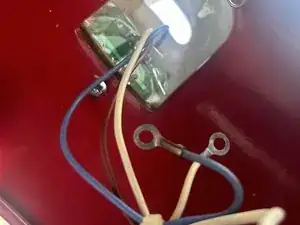

Некоторые провода всё ещё подключены к корпусу нагревателя. Эти провода связаны с кнопкой «On» и небольшой интегральной платой.

Удалите винт 9,8 мм в центре платы.

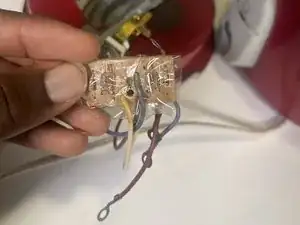

Снимите плату и сопутствующие провода.

На плате находятся два светодиода и два резистора.

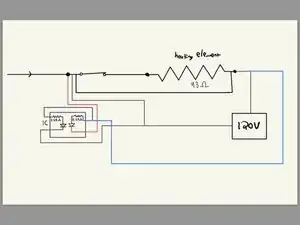

После разборки каждой части схемы и их удаления из основного корпуса нагревателя можно составить схему, объясняющую работу устройства.

Для каждой упомянутой части можно дать объяснение её работы. Красный провод подключён к жёлтому светодиоду. Жёлто-белый провод подключён к красному светодиоду. Нажатие кнопки опускает рычаг, что запускает нагревательный элемент. Синий провод питает плату, так как он подключён к поддону 120V.

Нагревательный элемент содержит три «штыря», которые помогают подводить питание для накопления энергии и нагрева. Нажатие на рычаг опускает штыри. Это также включает красный светодиод, который запускает процесс приготовления риса.

Жёлтый светодиод, который обеспечивает подогрев риса, автоматически включается при подключении устройства к сети. Нажатие кнопки переключает фокус на красный светодиод, то есть на приготовление риса.
