Ремонт механизма кнопки рисоварки Black and Decker на 3 чаши
Устройство содержит внутренний механизм, используемый для фиксации горячей пластины на месте во время приготовления. В этом руководстве мы покажем, как определить, сломан ли механизм, и как его починить при необходимости. Ремонт механизма включает перемещение и изгиб одной из внутренних деталей, чтобы она правильно зафиксировалась на месте.
Шаг 1
Перед началом разборки убедитесь, что устройство выключено из сети!
Поднимите крышку и чашу с верхней части устройства.
Шаг 2
Переверните устройство так, чтобы четыре ножки были направлены вверх.
Шаг 3
На дне каждой из четырёх ножек есть резиновая накладка. Для каждой накладки вставьте пластиковый инструмент для вскрытия между пластиковой ножкой и резиновой накладкой и подденьте резиновую накладку.
Шаг 4
Используя гаечную отвёртку, выньте один гаечный винт длиной 10 мм и диаметром 7 мм со стороны латунной панели.
Шаг 5
Используя крестовую отвёртку, выкрутите крестовые винты длиной 10 мм и диаметром 7 мм изнутри всех четырёх ножек.
Меньшая ножка внизу теперь ослаблена и не прикреплена к устройству. Отложите её в сторону.
Шаг 6
Снимите латунную пластину с устройства и отложите её в сторону.
Шаг 7
Группы проводов, координированные по цвету, облегчают идентификацию проводов при сборке.
Внутри устройства есть три клеммника, где провода соединены крестовыми винтами. Первый соединяет два провода, а два других — по три провода каждый.
Отверните винт в клеммнике напротив передней панели устройства.
Пометьте каждый из двух проводов в этом клеммнике лентой одного цвета.
Шаг 8
Отверните винт в клеммнике чуть по часовой стрелке от панели кнопок.
Пометьте три провода этого клеммника лентой второго цвета.
Шаг 9
Отверните винт в клеммнике прямо за передней панелью.
Пометьте три провода в этом клеммнике лентой третьего цвета.
Шаг 10

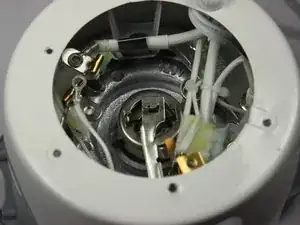

Внутри устройства находится серебристая балка, ведущая к центру, через которую протыкается U-образная латунная балка.

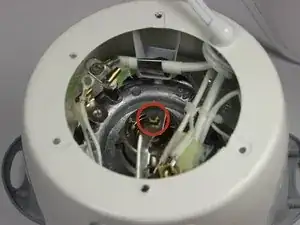

U-образная латунная балка должна быть выгнута наружу так, чтобы она не могла пройти через отверстие в серебристой балке.
Шаг 11
Если латунная балка не проходит через серебристую балку, её нужно расположить так, чтобы она проходила.

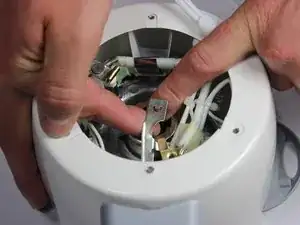

Расположите латунную балку под отверстием в серебристой балке и нажмите серебристую балку на неё, чтобы латунная балка проткнула отверстие.
Шаг 12

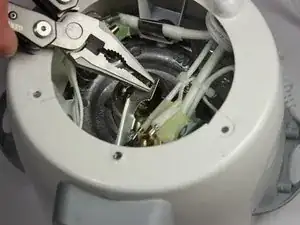

Если латунная балка не может пройти через отверстие в серебристой балке, используйте плоскогубцы, чтобы выгнуть латунную балку наружу так, чтобы она не проходила через отверстие в серебристой балке.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
