Разборка лампочки рисоварки Black and Decker на 3 чашки

Убедитесь, что устройство отключено от сети перед началом разборки!

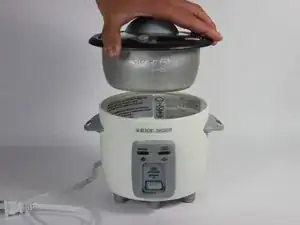

Поднимите крышку и чашу сверху устройства.

Переверните устройство, так чтобы четыре ножки смотрели вверх.

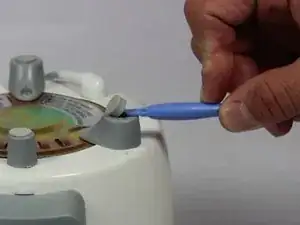

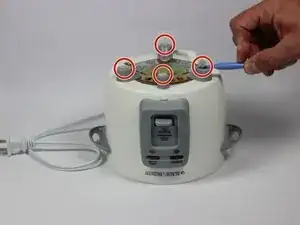

На каждой из четырёх ножек снизу находится резиновая накладка. Для каждой накладки вставьте пластиковый инструмент для открывания между пластиковой ножкой и резиновой накладкой и отожмите резиновую накладку.

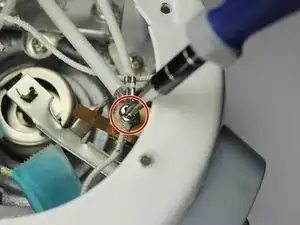

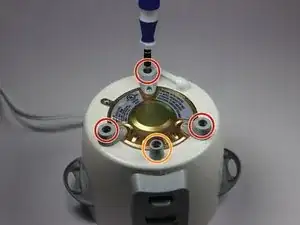

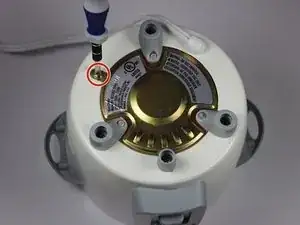

Используя гаечную отвёртку, отверните один стальной винт-шпиндель диаметром 7 мм и длиной 10 мм со стороны латунной панели.

Используя крестообразную (Phillips) отвёртку, отверните входящие с внутренней стороны всех четырёх ножек крестообразные винты диаметром 7 мм и длиной 10 мм.

Меньшая ножка внизу теперь ослаблена и не прикреплена к устройству. Отложите её в сторону.

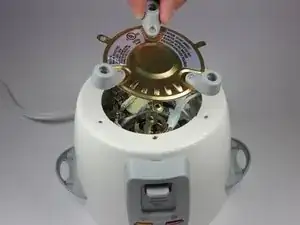

Снимите латунную пластину с устройства и отложите её в сторону.

Группы проводов, согласованные по цвету, облегчают идентификацию проводов при сборке.

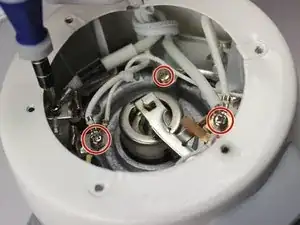

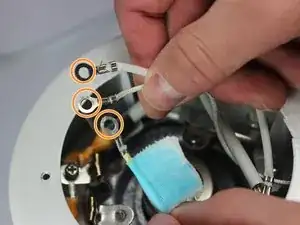

Внутри устройства есть три клеммных соединения, где провода скреплены крестообразными винтами. Первое соединение связано с двумя проводами, остальные два — с тремя проводами каждое.

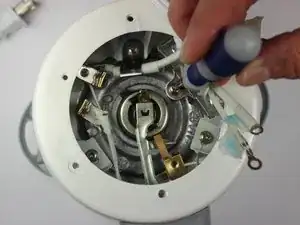

Отверните винт в клеммном соединении напротив лицевой панели устройства.

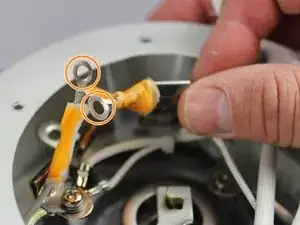

Пометьте каждый из двух проводов в этом соединении лентой одного цвета.

Отверните винт в клеммном соединении немного по часовой стрелке от панели с кнопками.

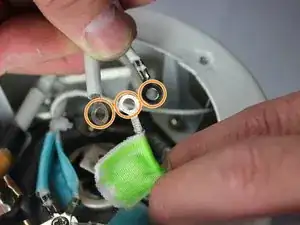

Пометьте три провода этого соединения лентой второго цвета.

Отверните винт в клеммном соединении прямо за передней панелью.

Пометьте три провода этого соединения лентой третьего цвета.

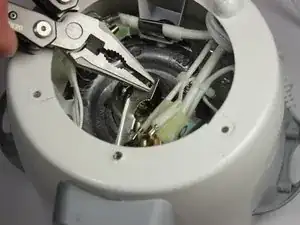

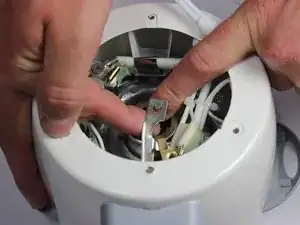

Используя плоскогубцы, согните латунную перекладину, выступающую через серебристую перекладину нагревательной плиты, из формы "(" в форму "c", чтобы она проходила через отверстие в серебристой перекладине.

Надавите вниз на латунную перекладину и потяните вверх серебристую перекладину, чтобы разъединить обе перекладины.

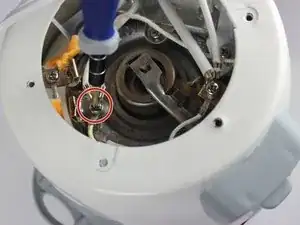

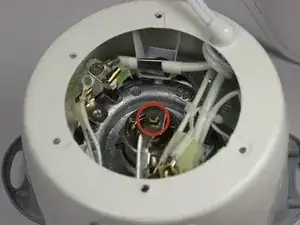

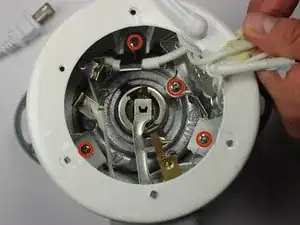

Отверните четыре крестообразных винта диаметром 7 мм и длиной 10 мм, крепящие нагревательную плиту.

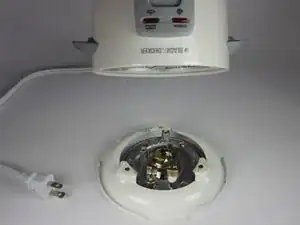

Осторожно поднимите устройство, либо позволяя части с нагревательной плитой выскользнуть вниз, когда она близко к поверхности, либо поймав часть с плитой при её выдвижении.

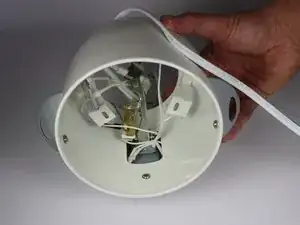

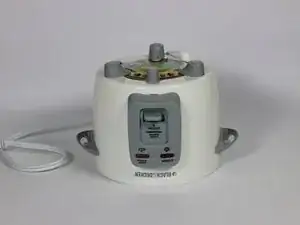

Поверните рисоварку так, чтобы передняя панель была внизу и у вас был хороший обзор внутренней части.

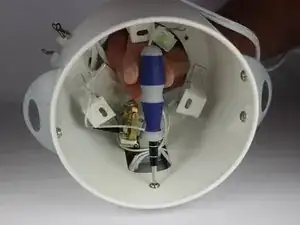

Удалите один крестообразный винт длиной 8 мм и диаметром 9 мм непосредственно над внутренней частью передней панели.

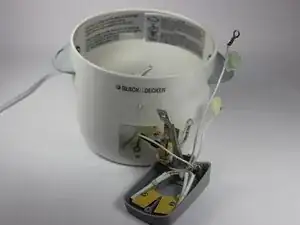

Осторожно вытащите переднюю панель вместе с серебристой металлической перекладиной.

Положите панель лицевой стороной вниз, чтобы серебристая металлическая перекладина была сверху.

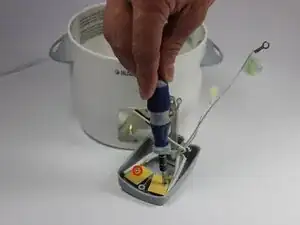

Отверните крестообразный винт длиной 6 мм и диаметром 5 мм на той(их) панели(ях), которая(ые) соответствует(ют) неработавшей лампе на другой стороне.

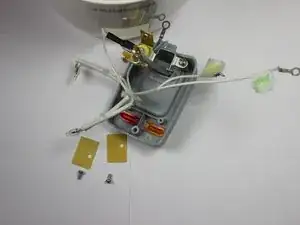

Снимите жёлтую(ые) панель(и), поднимая их или перевернув панель вверх дном.

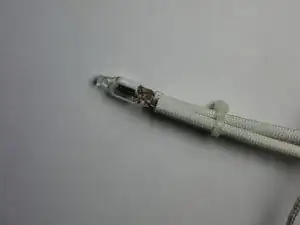

Для каждой перегоревшей лампочки обнажите провод, ведущий к лампе, оттянув пластиковую изоляцию на проводе при одновременном аккуратном удерживании лампочки.

Используя тонкогубцы или стриппер для проводов, разрежьте резиновую оболочку каждого провода примерно в 5 мм от края и снимите оставшуюся резину с лампы.

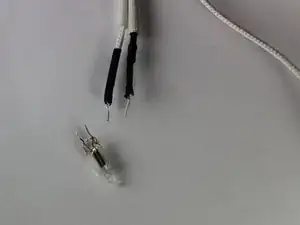

Отрежьте провода близко к оригинальной лампе, чтобы у вас осталось больше провода для пайки на следующем шаге.

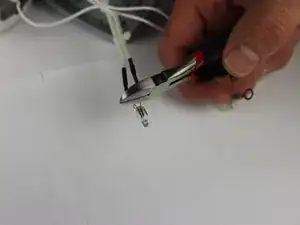

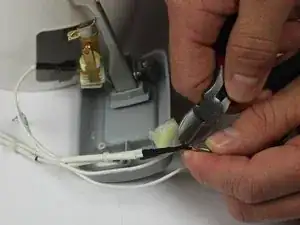

Используя кусачки, диагональные плоскогубцы или острые ножницы, отрежьте провода, ведущие к лампе.

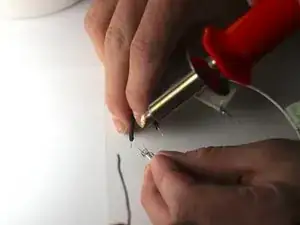

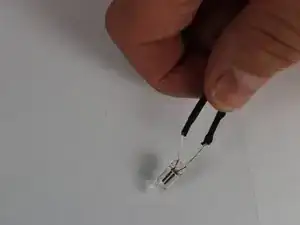

С помощью паяльника аккуратно припаяйте оба проводящих конца новой лампочки к проводам устройства.

Убедитесь, что провода не пересекаются, так как это приведёт к неработоспособности индикатора.
